百元DIY射频测试终端开源项目介绍

想要一台便携射频调试终端，原厂设备预算太高?这份基于 STM32WB55 的 OLED-Flipper 开源方案完美解决!通用 OLED 屏替代专用屏幕，移植完整 Flipper OS 固件，Sub-GHz、NFC、低频 RFID、红外全功能实现，全套 KiCad 工程、源码、烧录指南全部开放，仅作无线电、硬件安全学习研究使用。

极客刚需痛点：原厂设备贵，自制无完整参考

不少无线电、硬件安全爱好者都有同款困扰：原厂 Flipper Zero 整机价格偏高，学生、个人玩家想入门射频信号调试门槛很高;网上零散自制方案图纸残缺、固件适配不全，焊接完无法正常跑通全部功能，踩坑无数;很多复刻方案使用小众专用屏幕，采购难度大、替换成本高。

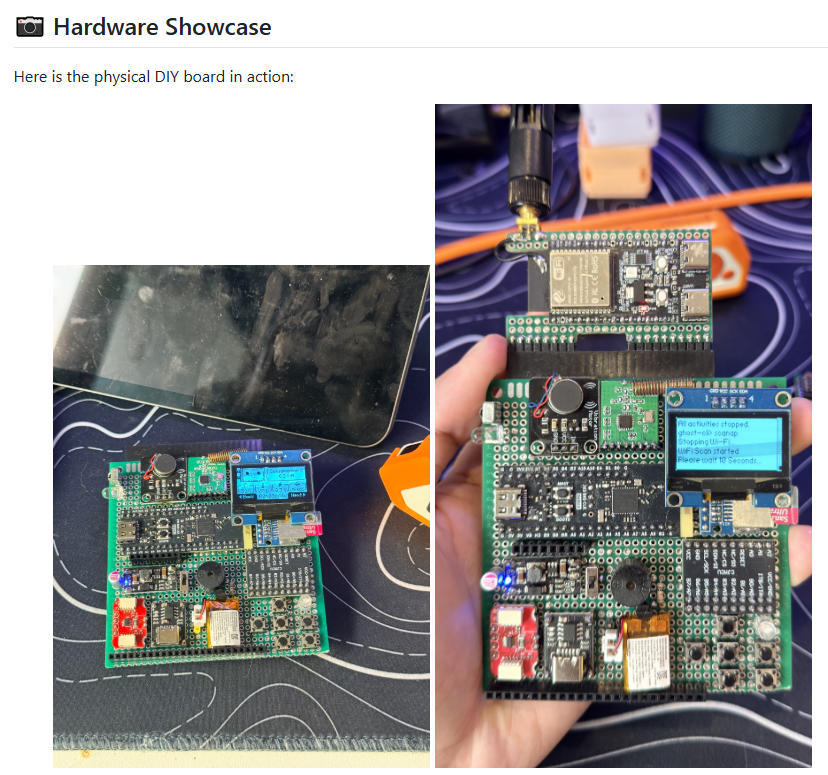

现在一套完整、可落地、低成本开源方案来了 ——OLED-Flipper选用市面随处可购的 STM32WB55 开发板 + 通用 128×64 OLED 屏，无特殊稀缺元器件，全套工程文件开源，照着接线、刷机就能拥有一台属于自己的多功能射频调试终端。

整机硬件架构，极简复用布线好焊接

整套硬件以 WeAct STM32WB55 为主控，复用 I2C/SPI 总线精简走线，新手焊接也不容易出错：

核心主控：STM32WB55CGU6，自带 BLE 2.4GHz 蓝牙，整机调度核心，低成本易采购

显示模块：通用 SH1106/SSD1306 I2C OLED 128×64，市面上现货充足，完美替代原厂专用显示屏

四大无线射频单元

CC1101：Sub-GHz 300–915MHz 频段，无线信号录制、解调、重放，调试各类遥控射频信号

ST25R3916：13.56MHz NFC，全兼容 MIFARE、EM 系列卡片读写、模拟

自制解调电路：125kHz 低频 RFID，支持 EM4100、T5577 门禁 ID 卡读取模拟

IR 红外收发：学习各类家电遥控信号，一键发射模拟

拓展外设一站式配齐

MCP23017 IO 扩展：统一管理实体按键、RGB 指示灯、震动马达，布线整洁

SD 卡存储模块：存放录制信号、固件资源、升级文件

INA219/INA226 电量监测：硬件集成过流、欠压保护，防止电池过放损坏

无源蜂鸣器：操作提示、故障告警音

完整功能落地，原版核心能力全部打通

固件深度适配自制硬件，原生运行 Flipper OS 系统，绝大多数原版功能均可直接编译使用：

Sub-GHz 无线信号接收、录制、一键重放

13.56MHz NFC 标签读写、卡片虚拟模拟

125kHz 低频门禁 ID 卡读取与仿真

红外遥控信号学习、发射复制

SD 卡本地文件管理、整机固件本地升级

电池电量实时显示、硬件故障声光告警

BLE 蓝牙基础数据交互

预留 GPIO 硬件调试拓展接口

硬件小限制提前说明

整机采用 I2C 总线复用外设，接线必须严格遵循工程引脚定义;125kHz 低频 RFID 依靠自制模拟解调电路，无法直接替换成品模块，图纸内已标注完整电路。

编译 & 刷机关键避坑指南

很多自制设备变砖，都是刷机步骤出错，这份避坑要点整理好了：

源码编译：使用官方 Flipper Build Tool，适配 OLED 硬件定制固件，工具链配置文档附带

OTP 一次性配置

首次刷机前必须写入 OTP 硬件配置信息，OTP 仅能写入一次，无法擦除修改，参数填写错误会造成设备永久无法正常运行，操作前反复核对文档参数

两种刷机方式任选

DFU 直刷：USB 连接电脑即可初始化，新手首选

ST-Link 离线烧录：适合批量调试、无电脑 DFU 环境

红线警告：禁止执行整片芯片全擦除，会清空硬件校准、OTP 数据，设备直接永久报废

项目地址：https://p.eda.cn/d-1404726912349110272
