IVD 设备运行安静、精度又高，驱动芯片到底做对了什么？

走进任何一个IVD实验室，你都会发现一个有趣的现象：同样是生化分析仪、同样是免疫分析仪，有的设备运行时安静平稳，样本针起落丝滑；有的设备却噪音明显，机械臂运动时带着细微的振动和卡顿。

差异往往不在电机本身，而在那颗看似不起眼的电机驱动芯片。

IVD设备对运动控制的要求极为苛刻：样本针取液要精确到微升级别，机械臂定位要重复一致，设备运行要足够安静——实验室环境需要平稳，检测结果的可靠性容不得半点振动干扰。

一颗驱动芯片，是如何同时实现"安静"和"高精度"这两个目标的？

安静的核心

步进电机的噪音，本质上来源于电流换相时的突变和绕组中的电流纹波。传统驱动芯片采用简单的方波驱动，电流在换相瞬间急剧变化，电机铁芯和绕组产生的振动就会转化为可闻噪音。

要实现静音运行，关键在于让电流波形尽可能接近正弦波，减少换相时的电流突变。这就需要驱动芯片具备更精细的电流调节能力。

StealthChop静音斩波技术

目前主流的高性能步进驱动芯片，普遍采用了专门的静音斩波技术。以TMC系列驱动芯片为例，其StealthChop技术通过优化电流调制方式，在中低速运行时显著降低电流纹波，从而减少电机振动和噪音。

不同型号支持的版本有所差异：TMC5130支持StealthChop，TMC5160支持StealthChop+，TMC2240和TMC5240则支持StealthChop 2。

在IVD设备的典型运行速度下——样本针升降、试剂针旋转、机械臂平移多属于中低速区间——StealthChop模式能够有效降低运行噪音，让设备在实验室环境中更为安静。

高细分：让每一步都"碎"到听不见

细分技术是降低步进电机噪音和振动的另一个关键手段。所谓细分，就是把电机的一个整步（通常1.8°）拆分成多个微步，让电流逐步变化，从而实现更平滑的运动。

TMC5130、TMC5160、TMC2240、TMC5240这几款驱动芯片，最高均支持256细分。这意味着一个1.8°的整步，可以被拆分成256个微步，每个微步仅0.007°。在如此精细的步距下，电机运转的平顺性大幅提升，振动和噪音自然随之降低。

对于IVD设备而言，高细分不仅意味着安静，更意味着运动过程的平滑——样本针在接触液面时的冲击更小，取液量的控制也更为精准。

从斜坡控制到失步检测

安静只是基础，IVD设备对运动控制的核心诉求是精度和可靠性。检测结果的准确性，很大程度上依赖于机械运动的重复定位精度和运行稳定性。

平滑斜坡发生器：减少启停冲击

机械运动中的振动，很多时候发生在启停瞬间。如果加速度变化过于剧烈，机械结构会产生冲击和振动，不仅影响定位精度，还会加速机械磨损。

高性能驱动芯片通常集成了可编程的斜坡发生器，能够对加减速曲线进行精细控制。TMC5130和TMC5160集成了SixPoint六点斜坡发生器，支持更灵活的加减速曲线配置；TMC5240则采用Eight Point八点斜坡发生器，曲线控制更为精细。

StallGuard失步检测：不用编码器也能感知堵转

IVD设备中的运动机构，偶尔会遇到意外阻力：样本针碰到障碍物、机械臂运动到极限位置、传动机构卡滞等。如果驱动芯片无法及时检测到这些异常，电机继续强行运转，轻则导致定位偏差，重则损坏机械结构。

传统方案需要外接编码器来检测电机位置，但这会增加BOM成本和PCB复杂度。StallGuard技术通过检测电机反电动势的变化，能够在不依赖编码器的情况下，实时感知电机负载变化，从而判断是否发生失步或堵转。

在具体型号上，TMC5130和TMC5240支持StallGuard2，TMC5160支持检测精度更高的StallGuard4，TMC2240则同时支持StallGuard2和StallGuard4。

CoolStep智能节能：降低发热，提升长期稳定性

电机长时间运行会发热，而发热会导致电机参数漂移、永磁体退磁，进而影响运动精度和设备寿命。对于需要长时间连续运行的IVD设备（如全自动生化分析仪），电机发热是一个不可忽视的问题。

CoolStep技术通过StallGuard实时检测电机负载，动态调整电机电流：在负载较轻时降低电流，在负载较重时自动提升电流。这样既保证了电机的输出扭矩足够，又避免了不必要的能量浪费和发热。

上述几款芯片均支持CoolStep功能（TMC5160支持CoolStep+），能够根据负载自动调节电流，有效降低电机和驱动芯片的温升，对于IVD设备的长期稳定运行具有实际意义。

IVD场景下的驱动芯片选型思路

了解了关键技术之后，回到实际选型。IVD设备涵盖多种运动机构，不同场景对驱动芯片的需求差异较大。

样本针/试剂针升降机构：小电流、高精度、静音

样本针和试剂针的升降机构，通常采用小型步进电机，电流需求不大（一般在1.5A以内），但对运动平滑性、噪音和定位精度要求很高。

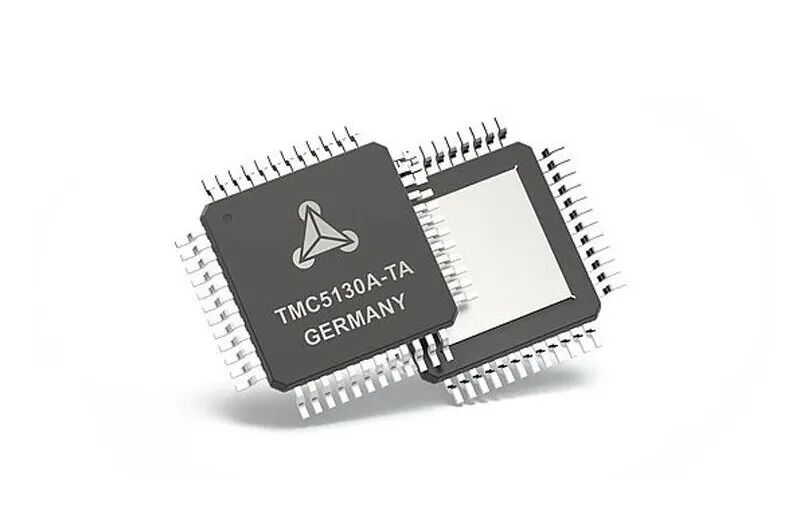

TMC5130是这类场景的合适选择：相电流1.4A RMS，适配小型步进电机；供电电压4.75V~46V，覆盖常见低压应用；集成SixPoint斜坡发生器，启停平滑；支持编码器接口，可配合编码器实现闭环控制；同时支持StallGuard2、CoolStep、StealthChop；采用TQFP48（7×7mm）封装，便于PCB布局。

机械臂/输送机构：大电流、高电压、重载驱动

免疫分析仪、生化分析仪中的机械臂、样本架输送机构等，通常需要驱动更大的负载，电机电流和电压需求更高。

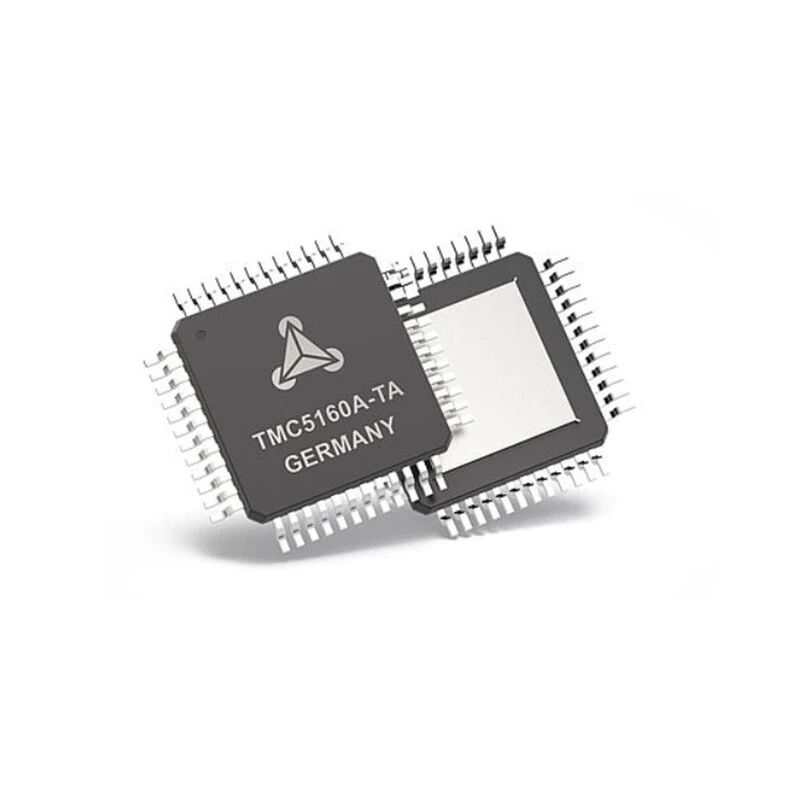

TMC5160适合这类重载场景：相电流高达10A RMS，可驱动大功率步进电机；供电电压8V~60V，适配高压大扭矩电机；集成SixPoint斜坡发生器和编码器接口；支持StallGuard4、CoolStep+、StealthChop+；采用TQFP48（7×7mm）封装。

对于需要大扭矩驱动的IVD设备运动平台，TMC5160能够提供充足的电流输出能力，同时保持静音和高精度控制。

小型化/POCT设备：小封装、集成度高

POCT快速诊断设备、小型便携式检测仪器等，对PCB空间和器件体积有严格限制，需要驱动芯片在小封装内提供足够的驱动能力。

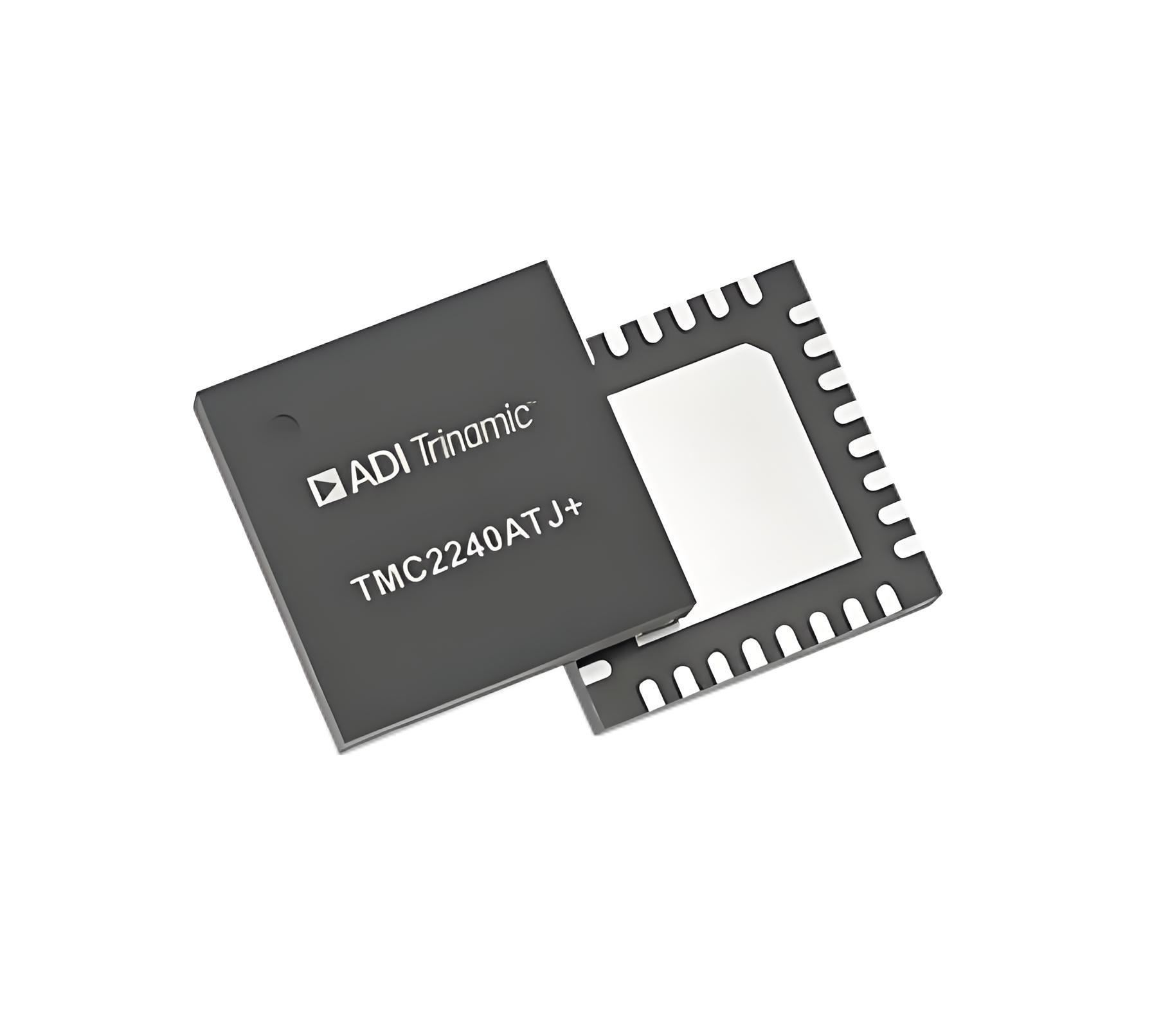

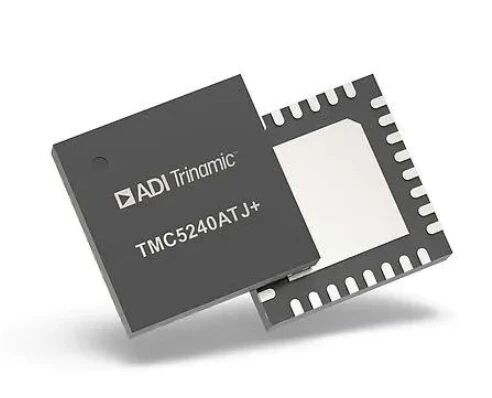

TMC2240和TMC5240都采用TQFN32（5×5mm）小封装，适合空间受限的应用。两款芯片相电流均为2.1A RMS，供电4.5V~36V。

区别在于：TMC5240集成了更完整的运动控制功能，包括Eight Point八点斜坡发生器、编码器接口和DcStep，适合需要芯片内置运动控制的方案；TMC2240则更偏向驱动IC，适合已有外部运动控制器的设计。两款均支持StealthChop 2和CoolStep，在小型化设备中同样能实现静音运行。

写在最后

IVD设备的"安静"和"高精度"，从来不是单一因素决定的。机械结构设计、电机选型、传动机构精度都很重要，但驱动芯片作为电机运动的直接控制者，其技术特性在很大程度上决定了运动控制的上限。

从StealthChop静音斩波到256高细分，从平滑斜坡发生器到StallGuard失步检测，再到CoolStep智能节能——这些技术的组合，让步进电机在IVD设备中能够实现安静、平滑、精准的运动控制。

选对驱动芯片，设备就成功了一半。

不同IVD设备的运动机构需求差异较大，实际选型需结合电机参数、供电电压、PCB空间、接口需求等综合评估。如有具体型号咨询或选型方案需求，欢迎与卓联微技术团队沟通，我们将根据你的设备应用场景提供针对性的驱动方案建议。
