手机散热背夹PD方案详解：ECP5702如何实现20W-35W TEC供电

现在不少手机散热背夹，已经从几瓦级散热升级到了20W甚至35W的大功率TEC制冷。

但早期方案大多采用5V输入，再通过升压电路给制冷片供电。

由于5V适配器能够输出的功率有限，所以很多产品功率基本在10W以内。

如果要驱动更高功率的TEC制冷片，供电方案就需要做调整。

目前比较常见的方式，是通过Type-C接口加入PD取电芯片，比如ECP5702，直接从PD适配器或者充电宝中获取更高电压。

它可以通过CC通信与PD电源进行协议握手，根据方案需求申请9V、12V、15V甚至20V输出，再给后端电路提供更合适的输入电压。

整个电源链路可以理解为：

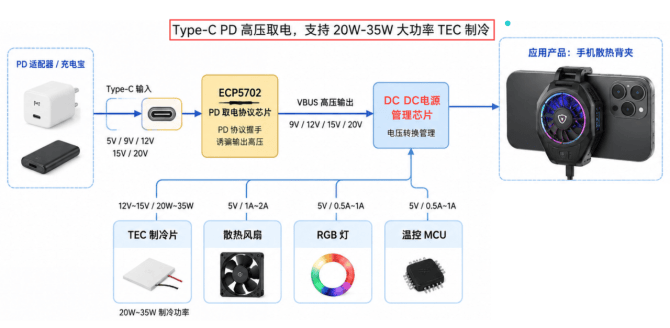

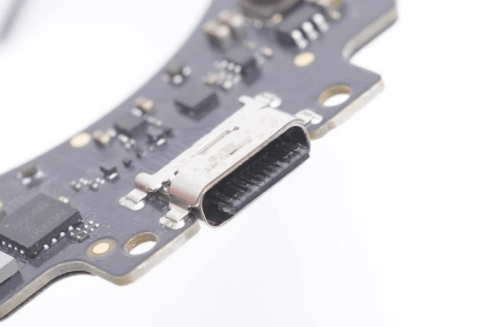

Type-C接口 → PD取电芯片 → DC-DC转换 → TEC制冷片、风扇及控制模块

PD协商成功后，VBUS输出对应高压，后级DC-DC再转换成稳定电压，给TEC制冷片供电。同时也可以分一路5V给风扇、温控MCU、RGB灯等外围模块使用。

以这款散热背夹为例，使用POWER-Z测试，空载输入约为15V 1.15A，输入功率接近16.8W，可以看到PD高压输入相比传统5V升压方案，在大功率散热应用中能够提供更大的设计空间。
