内置 650V MOS 原边 PSR｜GP1236Q 36W QR 适配器电源方案解析

中大功率 PSR 适配器追求精简外围器件，将高压 MOS 集成到芯片内部，减少外部 BOM 元器件。现阶段电源项目时常面临主控物料供货紧张，提前完成备选料号评估，能够有效规避项目延期风险。GP1236Q 是无锡华众芯微 ESOP‑6 封装原边反馈 PSR 控制器，内置 650V COOLMOS 功率管，工作 QR 准谐振模式，±5% CV‑CC 精度，内置线缆补偿，配套全套保护，全宽压最大输出 36W，适合快充适配器、LED 驱动电源。本文围绕功率、方案架构、PCB、量产调试、选型对标做完整解析。

一、核心器件参数

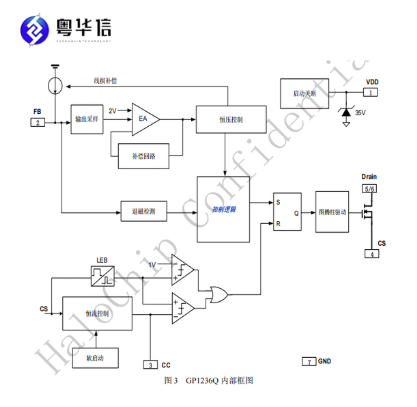

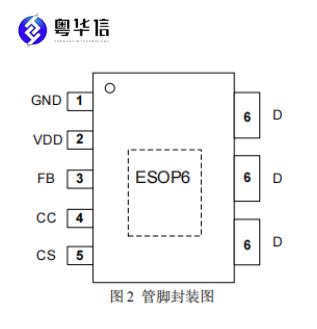

封装 ESOP6；引脚：1‑GND，2‑VDD，3‑FB，4‑CC，5‑CS，6‑D 功率漏极

• AC 输入 85‑265VAC；全电压最大输出 36W；230VAC 条件可达 40W
• 内置 650V COOL‑MOSFET，Rds (on) 典型 0.5Ω
• 工作模式 QR 准谐振，最大开关频率 120kHz
• 恒流恒压精度 ±5%，内置可调线缆补偿
• VDD UVLO (ON) 典型 20V；UVLO (OFF) 典型 9.5V；VDD 钳位 35V
• 保护：输出短路、逐周期 OCP、LEB 前沿消隐、FB 开路保护、软启动、VDD 过压欠压保护

二、功率覆盖与整机方案

功率区间 8‑36W；典型应用 12V3A、5V3A 适配器。 方案：AC 整流直接接到芯片 D 引脚；辅助绕组提供 VDD 供电；FB 做输出采样；CS 原边电流采样；CC 配置恒流参数；次级二极管整流，不需要光耦。

供货配套：GP1236Q 原厂原装常备现货，支持锁料锁产能，适配工厂批量排产与紧急补料需求，建议纳入 BOM 备选库。

⚠️选型评估免责提示：做物料对标替代评估，建议务必完成样机调试、全负载、高低温整机验证，方可导入正式 BOM。

三、典型应用电路简述

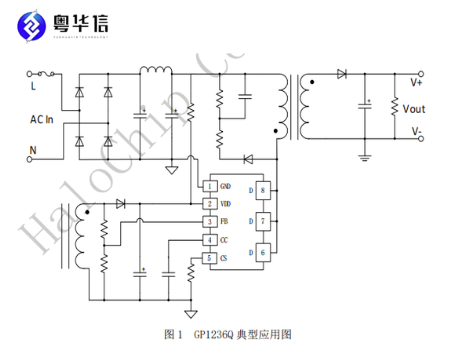

交流输入经过整流滤波接入变压器初级，变压器初级直接接芯片 D 引脚；辅助绕组分压送入 FB 引脚做输出电压采样；CS 引脚接采样电阻实现峰值电流检测；CC 引脚配置恒流环路；VDD 由辅助绕组供电；芯片内置软启动，抑制上电冲击。

四、PCB 布局硬性规范

1. VDD 旁路电容紧贴 VDD‑GND 引脚，保障芯片供电稳定；
2. FB 分压电阻紧靠 FB 引脚，远离变压器磁芯，规避磁场采样干扰；
3. CS 采样电阻地直接连母线电解负极，杜绝地弹噪声；
4. D 引脚功率铺铜兼顾散热，同时控制铜皮面积防止 EMI 恶化；
5. 初级功率环路尽量缩小，功率地信号地单点汇合。

五、量产调试高频故障

1. 长线输出电压跌落：启用内置线缆补偿，微调 FB 分压网络；
2. 轻载出现啸叫：优化变压器气隙，调整最小关断时间；
3. 满载温升偏高：D 引脚增加散热铜皮，复核变压器匝比；
4. EMI 余量不足：缩小初级环路，增加 RC 吸收回路。

六、典型应用场景

• 18‑36W 手机、平板快充适配器；
• LED 照明恒流驱动电源；
• IoT、智能家居大功率外置电源模块。

七、选型对标与配套

GP1236Q 内置高压 MOS，对比 GP1200Q 省去外置 MOS，BOM 更加精简。副边效率升级可以评估 GP1710、GP7585B 同步整流芯片。

内置 MOS PSR 方案，功率越大，PCB 散热与 EMI 设计权重越高。很多样机测试性能良好，量产出现温升超标、输出精度偏移，根源来自变压器、铺铜布局。在供应链多变环境，拥有经过评估的备选物料，能够有效降低项目断供风险。粤华信作为无锡华众芯微电子一级代理商，可提供原厂参考设计资料与 FAE 协同，协助工程师处理样机转量产工程问题，本文仅作技术交流。
