“他强由他强，清风拂山岗” | 插板式分线底板如何抵抗群脉冲干扰



导读

插板式底板凭借模块化、易拓展的优势被广泛应用,但分体插接结构存在接地不连续、缝隙辐射、分线耦合等天然短板，电快速瞬变脉冲群（EFT）通过率偏低，本文就此问题展开介绍插板式底板群脉冲抗扰方案。


 什么是群脉冲干扰？为何专克插板底板？

电快速瞬变脉冲群EFT，来自继电器、开关、接触器通断产生的高频脉冲，特点是上升沿快、频次高、持续密集、频谱宽，非常容易耦合进低压信号与电源线路。其干扰主要分两类：

传导干扰：沿电源、信号线直接灌入底板，造成电压波动、芯片工作异常；

辐射干扰：通过插接缝隙、走线空隙耦合进入，引发数据丢包、误触发。

插板式底板的分体结构，会造成地平面断裂、接触阻抗不均、分线并行量大，相当于给群脉冲“开了很多入口”，因此极易测试失败。



 插板式底板EFT的短板是什么？

1. 接地不连续、阻抗跳变

母板与子板插接处存在接触电阻，地平面不完整。高频脉冲下地电位不均，形成地环路干扰，是EFT报错的首要原因。

2. 多路分线耦合严重

分线底板电源、IO、通信线集中走线，若强弱电混走、长距离并行，高频耦合面积大幅增加，干扰极易串入敏感回路。

3. 端口裸露、缺少缓冲防护

插板端口多、接口外露，前端无滤波、无泄放路径时，群脉冲可直接侵入后端电路，造成设备异常。



 插板式底板EFT抗扰核心设计方案

1. 接地优化：补齐地平面，降低高频阻抗

高频EFT干扰，拼的就是接地完整性与低阻抗回流。设计要点：分区接地，功率地、数字地、模拟地分开布局，避免强噪声地串扰弱信号地；全域单点汇接，杜绝地环路。在插接区域、板边缝隙加密接地过孔，缩短高频回流路径，弥补分体板接地断层问题，让脉冲噪声快速泄放。

2. 布线优化：切断耦合路径

坚持核心原则：强弱分离、分层走线、杜绝长距离并行交叉。电源、大功率驱动线与传感器、通信信号线严格分区分层；走线尽量短、直，减少冗余与弯折；多通道分线统一走线间距，避免局部阻抗异常富集干扰。布线规整后，大部分耦合型EFT干扰可直接消除。

3. 结构补强：优化插接接触特性

插接位置采用镀金触点、接地弹片，提升接触可靠性，降低动态阻抗波动；底板空余区域完整铺地，最大化连续地平面；模块拼接处做接地过渡设计，平滑高频回流，减少缝隙辐射干扰。

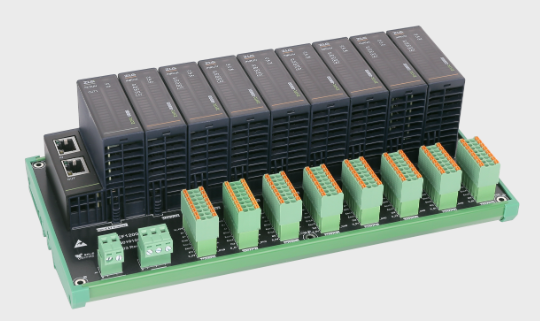

正如我们的ZMB系列底板，其PCB设计中地平面完整，分区严格，走线之间干扰讲到最低，配合模组中的防护器件，能够大大提升群脉冲抗干扰的能力。

ZMB系列插板式分线底板抵抗群脉冲，不靠硬抗屏蔽，而靠地平面固本、布线断耦合、端口做防护、结构补短板。做到接地连续、走线规整、前端滤波到位，就能真正实现：他强由他强，清风拂山岗，即便复杂电磁环境，设备依旧稳定运行。
