一文解析｜高频与低频电磁仿真下 CST Studio Suite 有哪些优势

在电子通信、汽车、航空航天以及国防等行业，电磁仿真已经成为产品设计与性能验证必不可少的手段。从 5G 毫米波天线、电动汽车驱动电机，再到芯片封装、卫星雷达系统，各类工程场景对仿真工具提出差异化需求：一部分项目侧重高频辐射与散射特性分析，另一部分则关注低频涡流、磁场分布问题。面对跨度极大的频谱仿真需求，CST Studio Suite（简称 CST）依托多求解器架构与全频段仿真能力，展现出突出的技术实力与工程实用价值。

那么，CST在高频与低频电磁仿真中究竟有何不可替代之处？本文将从技术原理与工程应用两个维度进行解析。

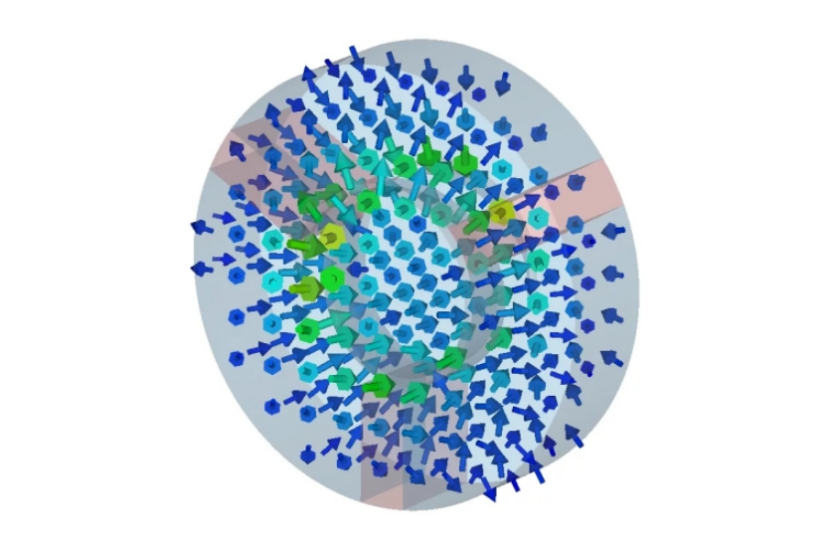

一、高频电磁仿真的核心挑战与CST的优势
高频场景典型应用：
-毫米波5G/6G天线阵列
-卫星通信与雷达系统
-高速PCB信号完整性（SI/PI）
-天线罩、隐身结构的RCS分析

核心挑战：
-波长极短，几何细节敏感；
-需精确建模辐射、衍射、表面波；
-计算规模大，收敛难度高。

CST的高频价值：
1.时域有限积分法（FIT）为核心
CST独有的FIT算法天然适合宽带瞬态仿真，一次计算即可覆盖宽频带（如1–100 GHz），大幅提升效率。

2.专为高频优化的网格技术
支持六面体网格自适应加密、曲面共形网格（Conformal Meshing），精准捕捉微小结构（如缝隙、过孔、贴片边缘）对高频性能的影响。

3.完整的天线与RCS分析流程
内置远场、近场、方向图、增益、效率、单/双站RCS等后处理模块，无需数据转换即可完成从设计到评估的闭环。

4.混合求解器加速复杂系统仿真
如“时域+射线追踪（Asymptotic Solver）”可高效处理电大尺寸平台（如整机飞机）上的天线布局问题。

二、低频电磁仿真的特殊需求与CST的应对
低频场景典型应用：
-电动汽车驱动电机与变压器
-无线充电系统（WPT）
-磁共振成像（MRI）设备
-电力设备中的涡流损耗与热分析

核心挑战：
-趋肤效应弱，需精细剖分导体内部；
-强非线性材料（如硅钢片）建模复杂；
-电磁-热-力多物理场耦合需求高。

CST的低频价值：
1.专用低频求解器（LF Solvers）
CST提供静磁场（Magnetostatic）、频域低频（Frequency Domain LF） 和瞬态低频（Transient LF） 求解器，专为涡流、感应加热、磁滞损耗等场景优化。

2.支持非线性B-H曲线与铁损模型
可直接导入材料厂商提供的磁化曲线（如Jiles-Atherton模型），并集成铁损计算模块（如Steinmetz、Bertotti模型），精准预测电机温升。

3.无缝多物理场耦合
电磁结果可直接传递至CST内置的热求解器或结构求解器，实现“电磁→热→变形”全链路仿真，避免数据导出/导入误差。

4.高效处理强耦合系统
如无线充电线圈间的互感、屏蔽板涡流反作用等，CST低频求解器能稳定处理强耦合非线性问题。

三、统一平台：高频与低频协同的真正价值
CST Studio Suite的最大优势并非单一频段的性能，而在于所有求解器集成于同一平台：
-模型复用：同一几何模型可切换不同求解器，无需重建；
-参数协同优化：高频天线与低频电源在同一项目中联合调试；
-结果交叉验证：如在中频段（1–100 MHz）可对比时域与频域结果，确保精度；
-统一后处理：场量、S参数、损耗、力、热等结果在同一界面可视化。

这种“全频谱+多物理场”的一体化能力，使CST成为系统级电磁设计的理想平台，尤其适用于智能汽车、6G通信、航空航天等高度集成的复杂产品。

无论是GHz级别的高频辐射问题，还是Hz–kHz级别的低频电磁装置，CST Studio Suite都提供了经过工业验证的高精度求解方案。其价值不仅体现在算法先进性上，更在于打通了从芯片到系统、从静态场到太赫兹波的全链条仿真能力。
