混合电压系统的电平转换设计要点（以 SN74LVC1T45 为例）

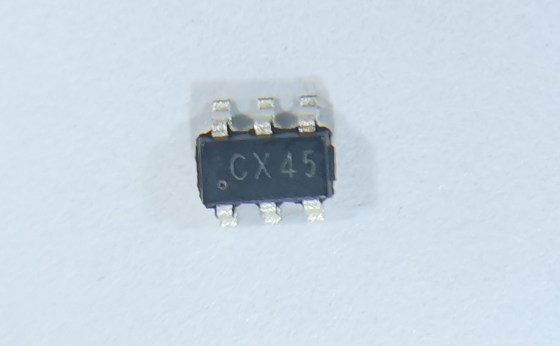

随着工艺演进，单板上 1.2V/1.8V/3.3V/5V 多种逻辑电平并存已成常态。电平转换设计不到位，轻则通信偶发失败，重则 IO 击穿。本文以灵星芯微（LX 品牌）SN74LVC1T45 单路双电源总线收发器为例，梳理设计要点。

一、双电源域划分
VCCA、VCCB 分别接 A、B 两侧电压域，范围均 1.65V~5.5V。划分时令 A 侧为低压域、B 侧为高压域，方向信号据此设定。



二、DIR 方向控制
DIR 高=A→B，低=B→A。由主控方向信号（如读/写、片选）驱动；纯单向场景可用上/下拉固定，省 GPIO。务必在总线空闲时切换 DIR，避免半字节错位。

三、上电顺序与 IOFF 部分断电
两域可独立上电，建议先建立两侧电源再传输数据；每侧靠近引脚放置 0.1μF 旁路。某一侧掉电时，IOFF 结构阻止电流倒灌，保护带电侧。



四、旁路与走线
· 每侧电源到地 0.1μF 陶瓷电容，尽量靠近封装；
· DIR 走线短、避免容性负载导致方向误判；
· 高速信号注意 A/B 两侧速率受 VCCA/VCCB 组合限制（见规格书）。



五、选型要点
电平转换方案先确认信号的方向属性：有明确主从方向、追求速率与驱动能力时，SN74LVC1T45 这类带 DIR 的收发器是合适之选；若总线为开漏自动双向结构，则应选用对应支持自动双向的方案。确认方向属性再选型，可避免接上后方向锁死、通信不通。
