S6323H 21V/5A峰值 三相无刷直流电机驱动芯片，适配飞控、相机云台、电动牙



在做飞控、相机云台、电动牙刷这类小型三相无刷电机驱动设计时，很多硬件工程师都会遇到选型困扰：海外驱动芯片供货周期长、成本居高不下；分立器件搭建驱动电路元器件多、PCB占用面积大；电机短路、过流、高温工况下缺少完善保护，极易烧毁芯片。

如果你正在设计小型手持设备、云台设备、飞控类三相无刷电机驱动方案，这篇国产替代选型笔记能帮你缩减打样、调试周期。今天核心介绍率能半导体自研三相无刷直流电机驱动芯片 ——SS6323H。



场景拆解 —— 成本、尺寸、防护的选型博弈

产品设计中，飞控、相机云台、电动牙刷这类小型三相无刷电机场景普遍面临 PCB紧凑、批量成本管控严苛、负载易短路过流等痛点。以往选型大多选用海外三相无刷驱动芯片，虽然方案成熟，但高昂采购成本、漫长交付周期让项目商务端压力巨大。率能半导体深耕国产马达驱动赛道，推出SS6323H高耐压集成三相半桥驱动，实现驱动芯片国产化自主可控，是小型三相BLDC电机高性价比优选方案。



痛点直击：

成本供货痛点：海外三相无刷驱动原厂交期久、单价高，大批量生产压缩产品利润空间，供应链风险高。

PCB布局痛点：分立器件搭建三相半桥驱动元器件数量多，布线繁琐，不利于手持便携设备小型化设计。

防护能力短板：简易驱动方案缺少多层硬件保护，电机短路、堵转、高温时无分级保护，芯片易烧毁连带损坏主控与电源电路。

针对三个 “头疼事”，芯片级的解法

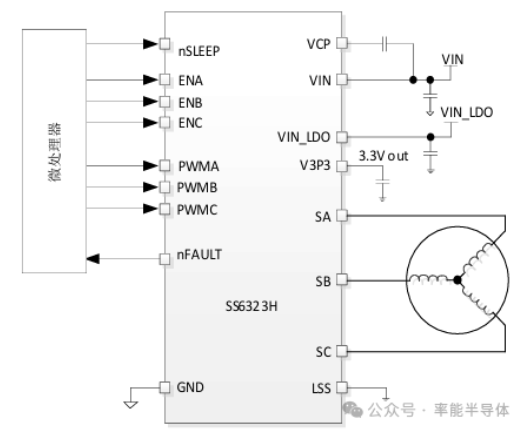

SS6323H是一颗集成三路半桥，内置六颗N沟道功率MOSFET的三相无刷直流电机驱动芯片，我们逐一拆解它如何解决传统方案的各类问题。



头疼1：海外芯片成本高、供货不稳，分立方

案板面积大

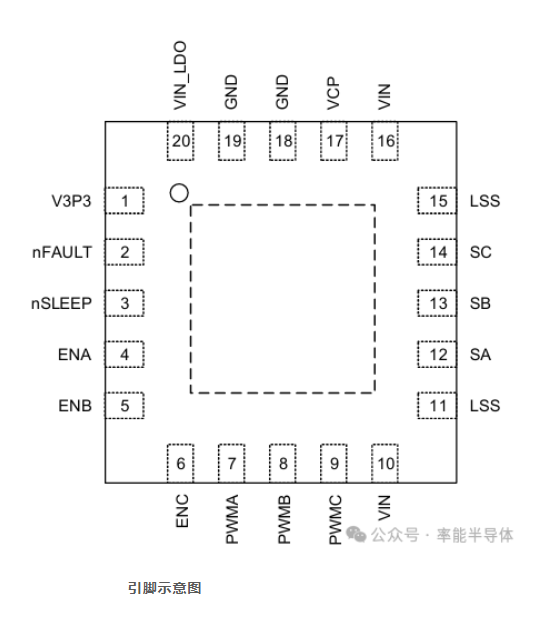

解法：单颗SS6323H集成三路完整半桥，集成前置驱动器、栅极驱动电源，单颗芯片即可驱动三相无刷直流电机，省去大量外围分立功率器件，大幅精简 BOM清单、压缩PCB布局面积；作为国产自研芯片，交付周期稳定，批量采购成本优势明显。芯片最高耐压可达21V，工作电压范围3‑18V；可输出持续2A 驱动电流（取决于温度和 PCB 条件），峰值电流保护阈值可达5A；芯片采用内部电荷泵为高压侧MOSFET产生栅极驱动电源电压，搭配涓流充电电路，支持100%占空比PWM工作；芯片采用3mm×3mmQFN封装，带外露散热盘，完美适配小型化设备布局。



头疼2：小型便携设备对导通损耗要求严苛

解法：芯片在散热条件良好前提下，上下桥总导通电阻RDS(HS+LS) 仅 0.14Ω，降低导通发热；内置3.3V基准电压，搭配 PWM 脉宽调制控制接口，同时具备自动同步整流功能，提升电机驱动效率，适配电池供电类便携产品，降低整机功耗。



头疼3：短路、过流、高温无分层防护，芯片

易烧毁

解法：芯片搭载硬件级三重安全防护体系 ——VM欠压保护（UVLO）、过流保护（OCP）、热关断（TSD），异常状态下自动关断功率输出，故障解除后支持自恢复运行，从根源阻断故障扩散，避免连带烧毁前端电路。

Layout避坑小贴士（干货收藏）

画板布局时这几点重点留意，减少调试异常：

VM电源引脚就近退耦：尽管芯片内置相关电路，VM引脚与GND之间必须紧贴芯片放置电容，抑制高频开关噪声，避免误触发OCP过流保护。

底部散热铺铜处理：芯片底部散热PAD完整打通过孔连接大面积GND铜皮，降低导通内阻带来的温升，避免热关断阈值提前触发。

功率回路走线尽量短粗：三相输出功率走线缩短路径，减少线路压降，保障大电流工况下驱动能力稳定。

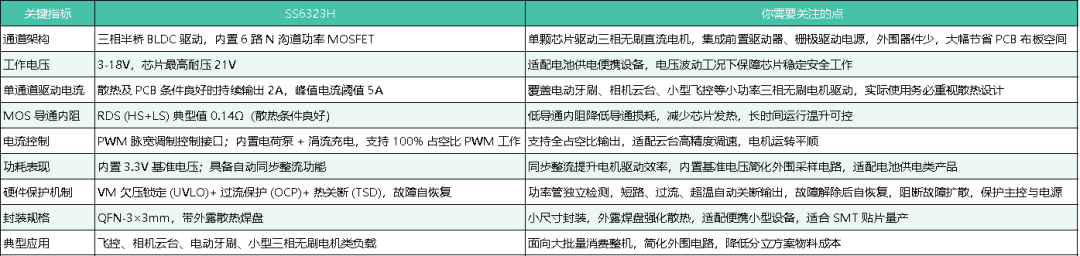

选型参数速查（为什么选它）

典型应用场景

电动牙刷

相机云台

小型三相无刷电机驱动方案选型，芯片硬件防护、功耗、尺寸、供应链成本四大维度直接决定项目调试难度与量产稳定性。SS6323H作为国产三相BLDC驱动方案，小尺寸QFN封装、低导通内阻、三重硬件防护，适配飞控、相机云台、电动牙刷等大批量消费类设备，大幅降低对外驱动芯片依赖。
