锂电池3.7V升压5V芯片EN=H空载静态电流实测：μA级低功耗验证

锂电池升压 5V 方案测试报告

PW5100-50（3.7V →5V/0.6A ） 与   PW5300（3.7V→5V/1A）

与 PW6276（3.7V→5V/2.4A）实测对比

测试项：输入电压 · 输入电流 · 输出电压 · 输出电流 · IC温度热成像 · 静态电流    输入条件：Vin=3.7V / 4.0V

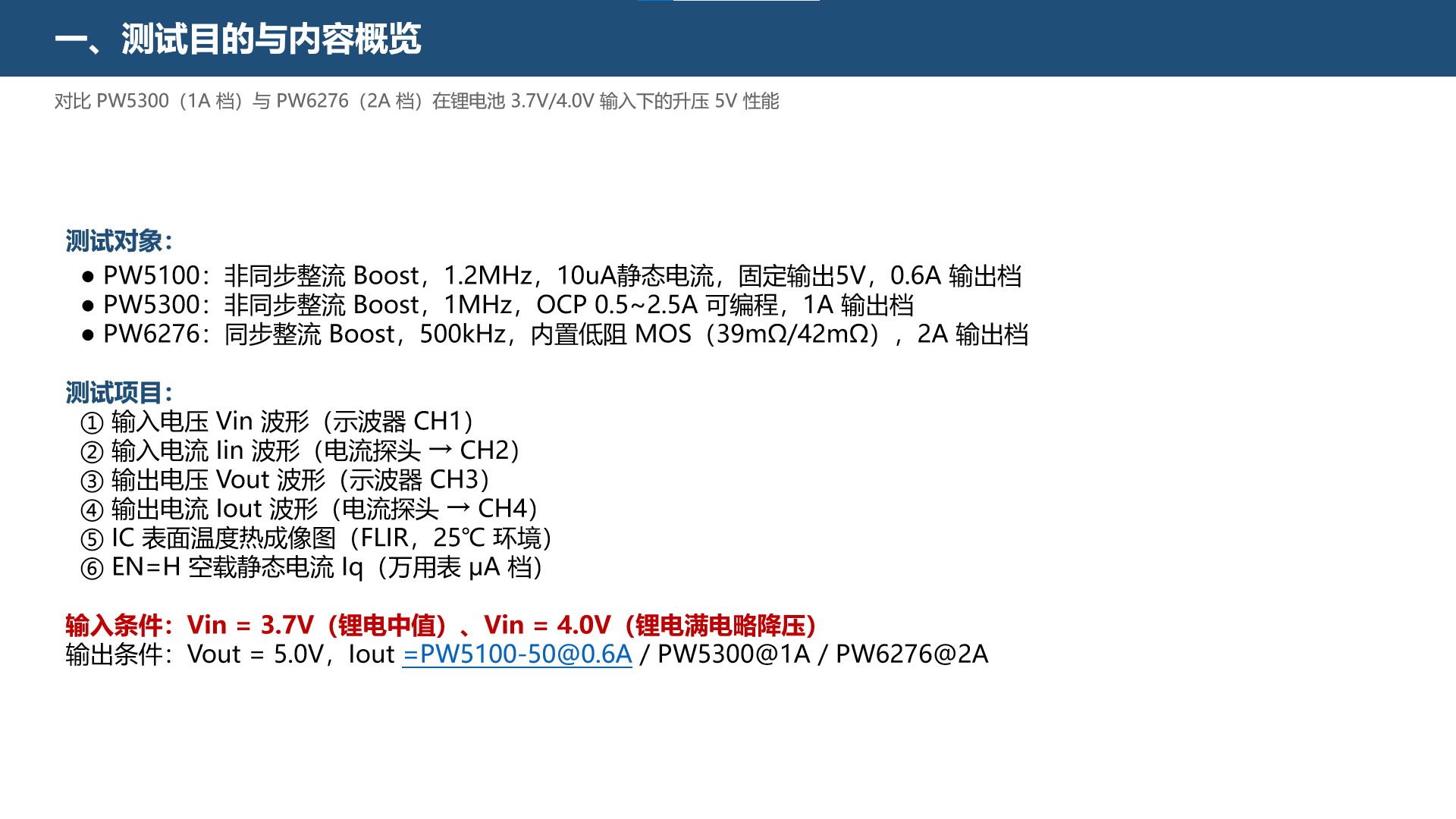

一、测试目的与内容概览

对比 PW5300（1A 档）与 PW6276（2A 档）在锂电池 3.7V/4.0V 输入下的升压 5V 性能

测试对象：

  ● PW5100：非同步整流 Boost，1.2MHz，10uA静态电流，固定输出5V，0.6A 输出档

  ● PW5300：非同步整流 Boost，1MHz，OCP 0.5~2.5A 可编程，1A 输出档

  ● PW6276：同步整流 Boost，500kHz，内置低阻 MOS（39mΩ/42mΩ），2A 输出档



测试项目：

  ① 输入电压 Vin 波形（示波器 CH1）

  ② 输入电流 Iin 波形（电流探头 → CH2）

  ③ 输出电压 Vout 波形（示波器 CH3）

  ④ 输出电流 Iout 波形（电流探头 → CH4）

  ⑤ IC 表面温度热成像图（FLIR，25℃ 环境）

  ⑥ EN=H 空载静态电流 Iq（万用表 μA 档）



输入条件：Vin = 3.7V（锂电中值）、Vin = 4.0V（锂电满电略降压）

输出条件：Vout = 5.0V，Iout =PW5100-50@0.6A / PW5300@1A / PW6276@2A

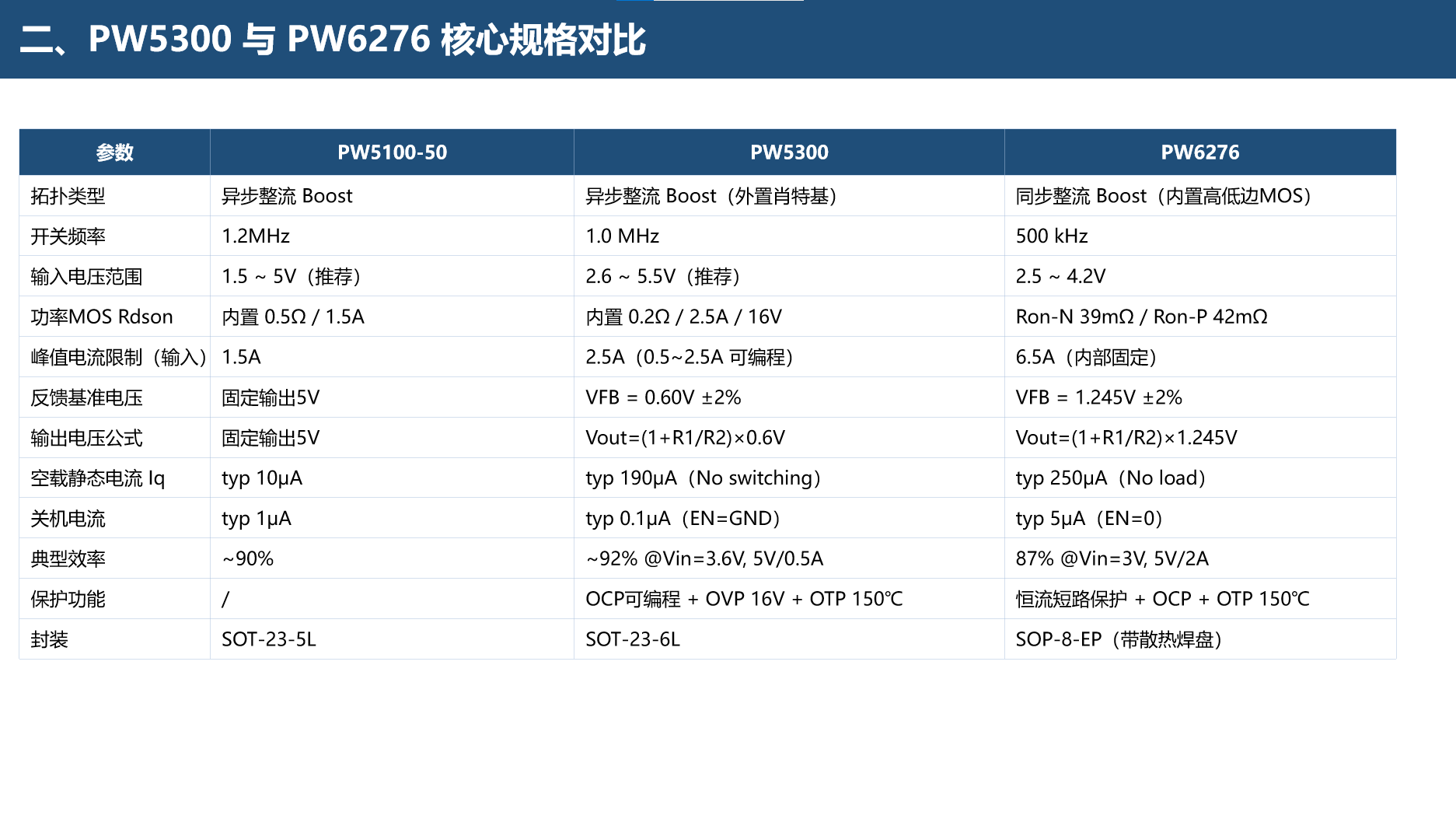

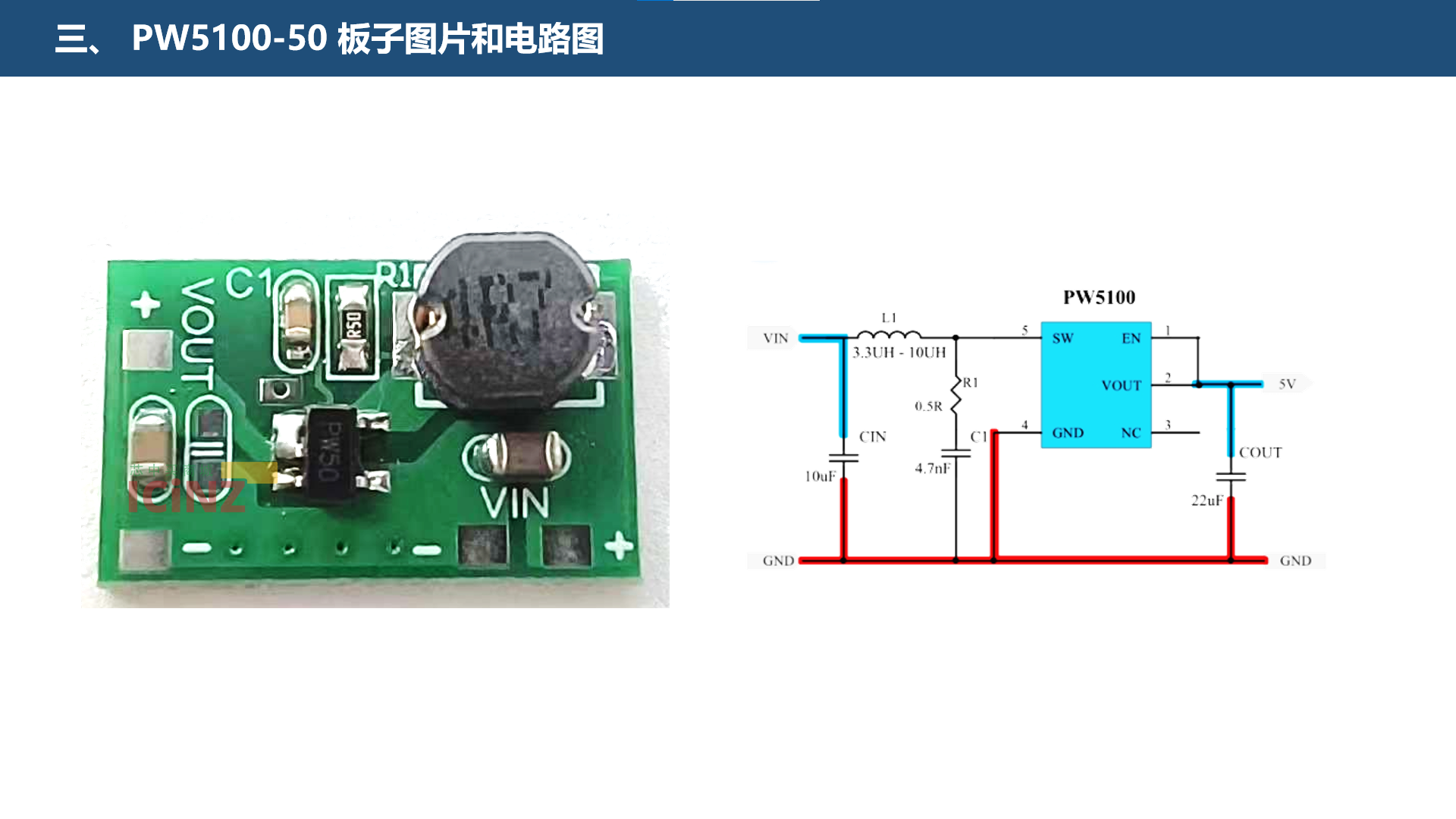

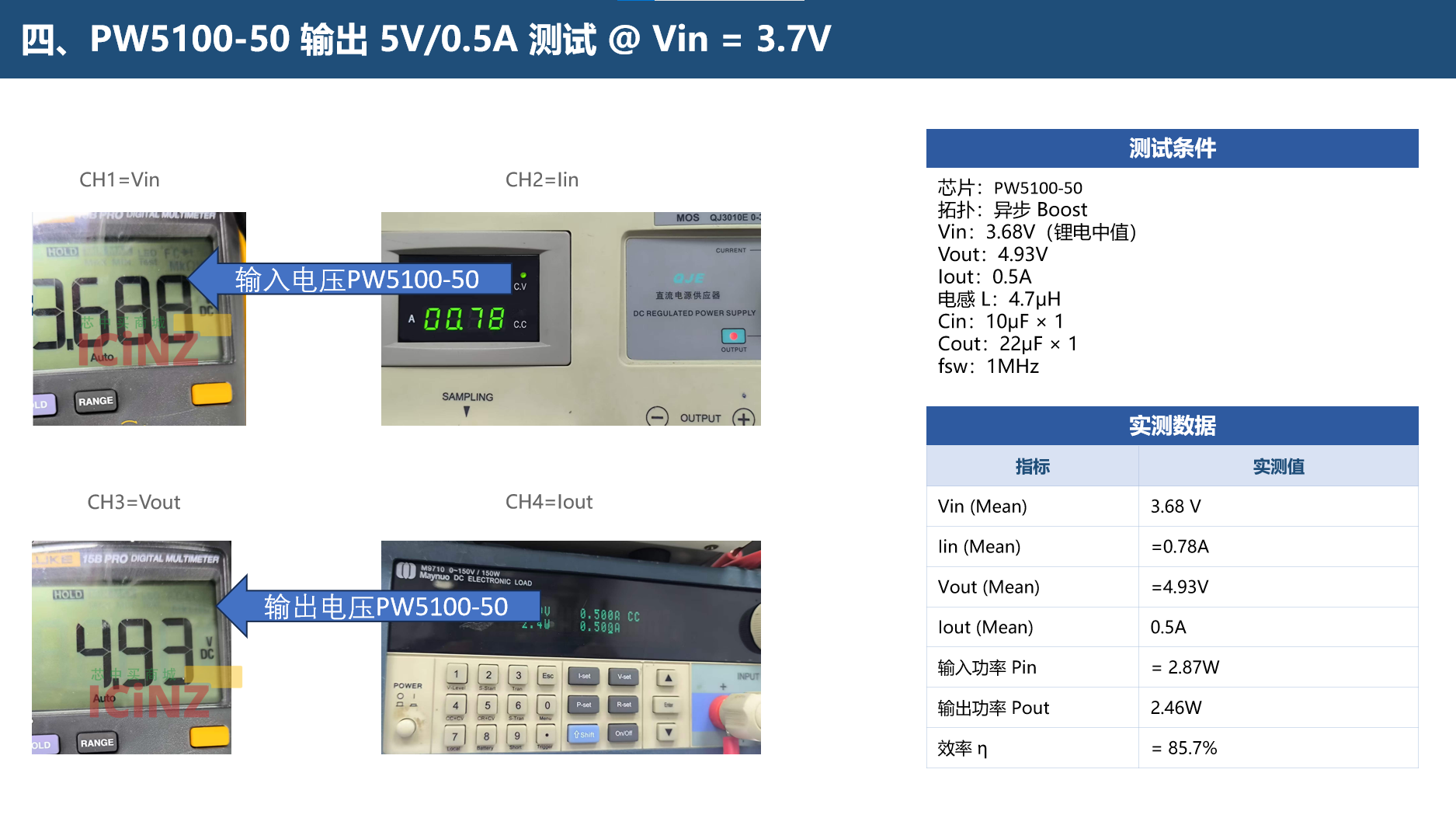

四、PW5100-50 输出 5V/0.5A 测试 @ Vin = 3.7V

测试条件

芯片：PW5100-50

拓扑：异步 Boost

Vin：3.68V（锂电中值）

Vout：4.93V

Iout：0.5A

电感 L：4.7μH

Cin：10μF × 1

Cout：22μF × 1

fsw：1MHz

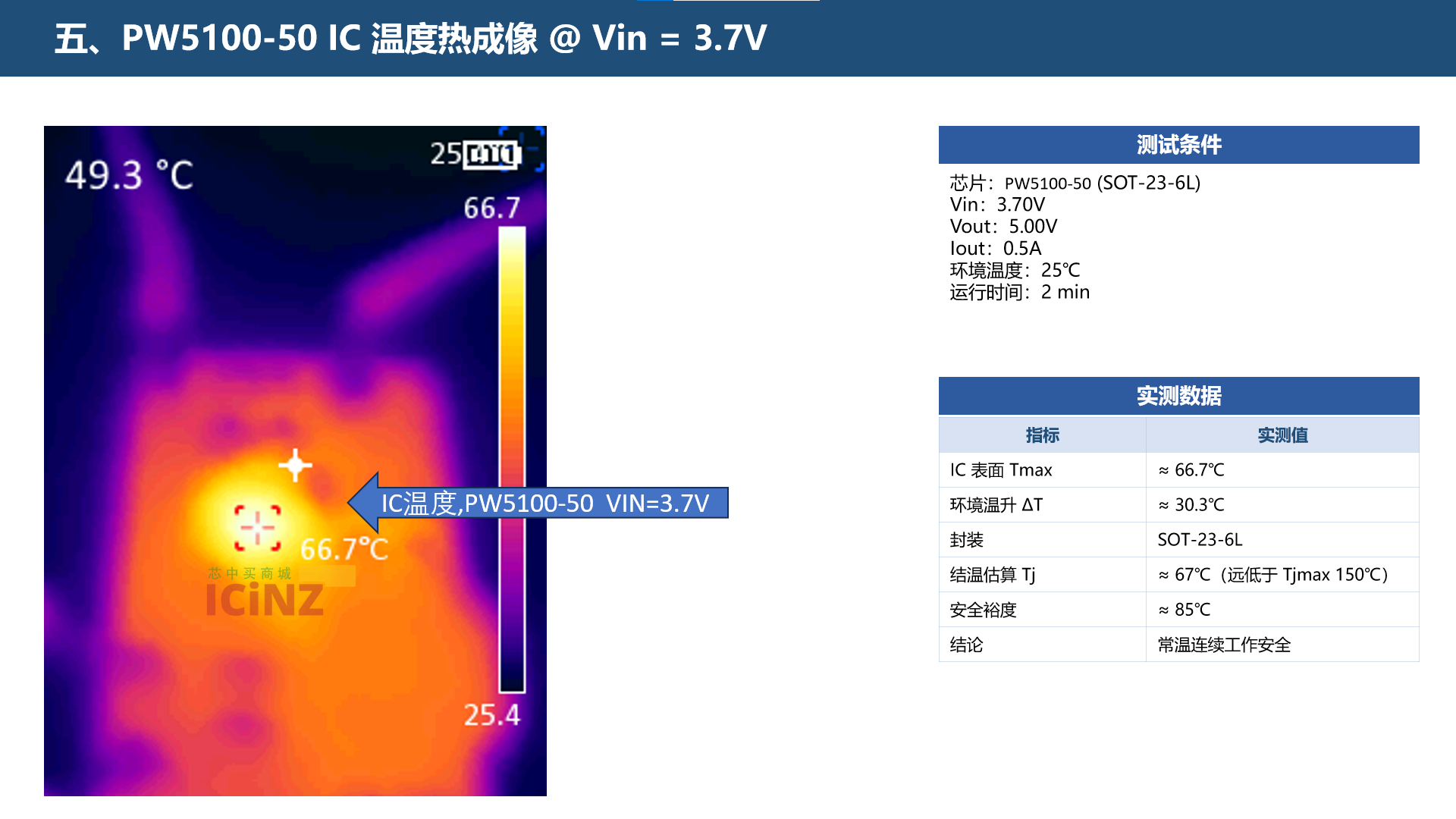

五、PW5100-50 IC 温度热成像 @ Vin = 3.7V

测试条件

芯片：PW5100-50 (SOT-23-6L)

Vin：3.70V

Vout：5.00V

Iout：0.5A

环境温度：25℃

运行时间：2 min

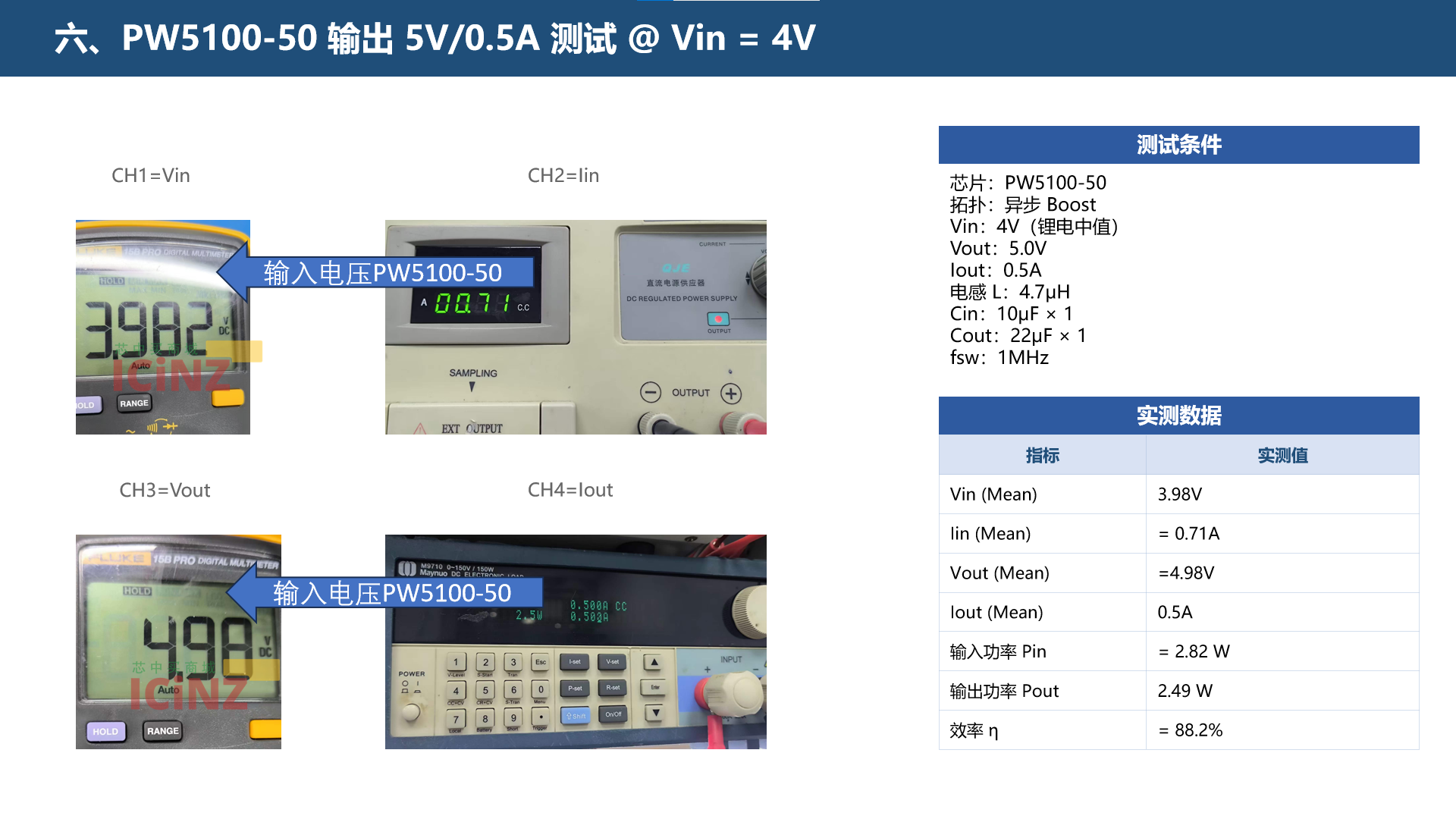

六、PW5100-50 输出 5V/0.5A 测试 @ Vin = 4V

测试条件

芯片：PW5100-50

拓扑：异步 Boost

Vin：4V（锂电中值）

Vout：5.0V

Iout：0.5A

电感 L：4.7μH

Cin：10μF × 1

Cout：22μF × 1

fsw：1MHz

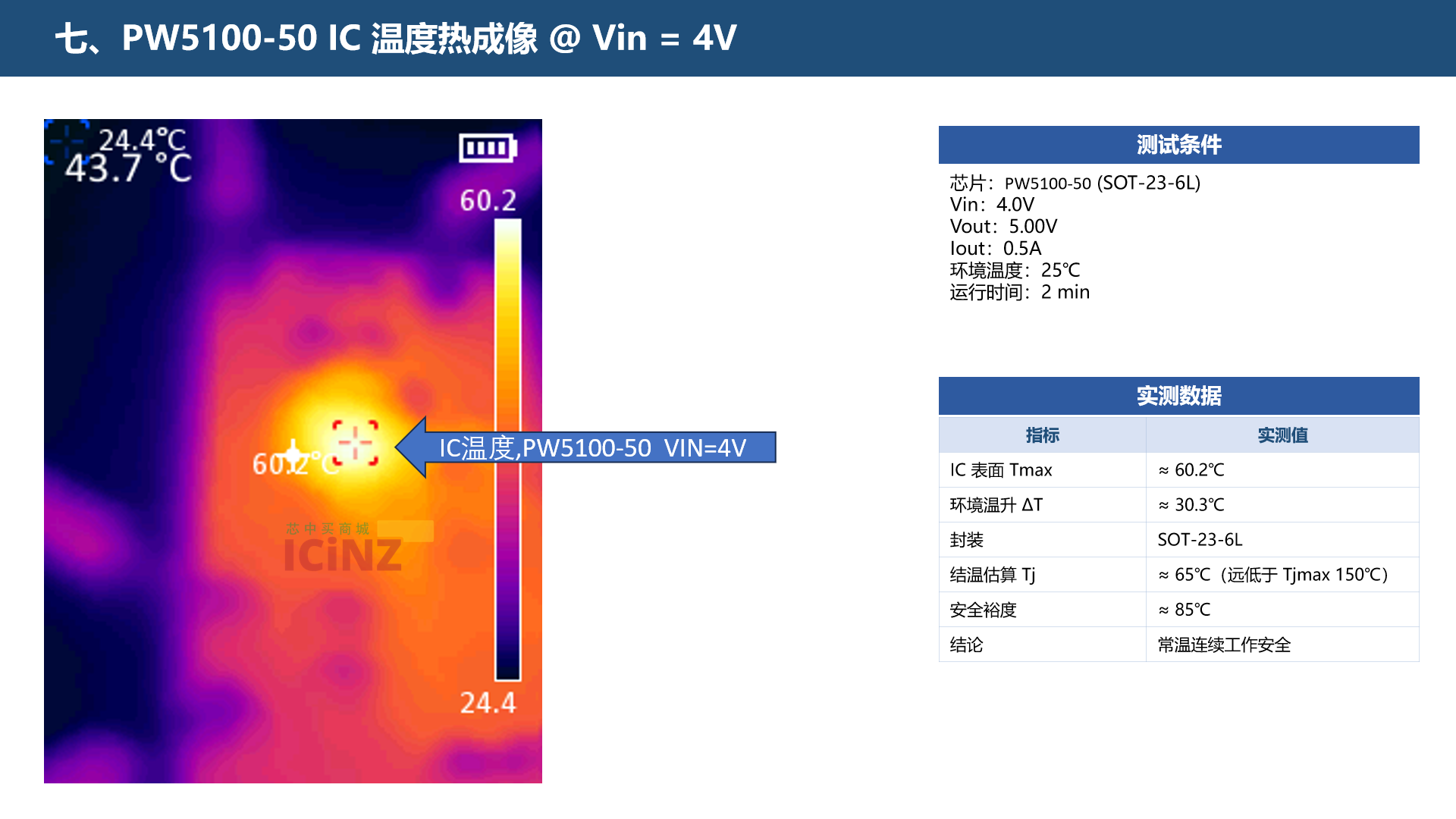

七、PW5100-50 IC 温度热成像 @ Vin = 4V

测试条件

芯片：PW5100-50 (SOT-23-6L)

Vin：4.0V

Vout：5.00V

Iout：0.5A

环境温度：25℃

运行时间：2 min

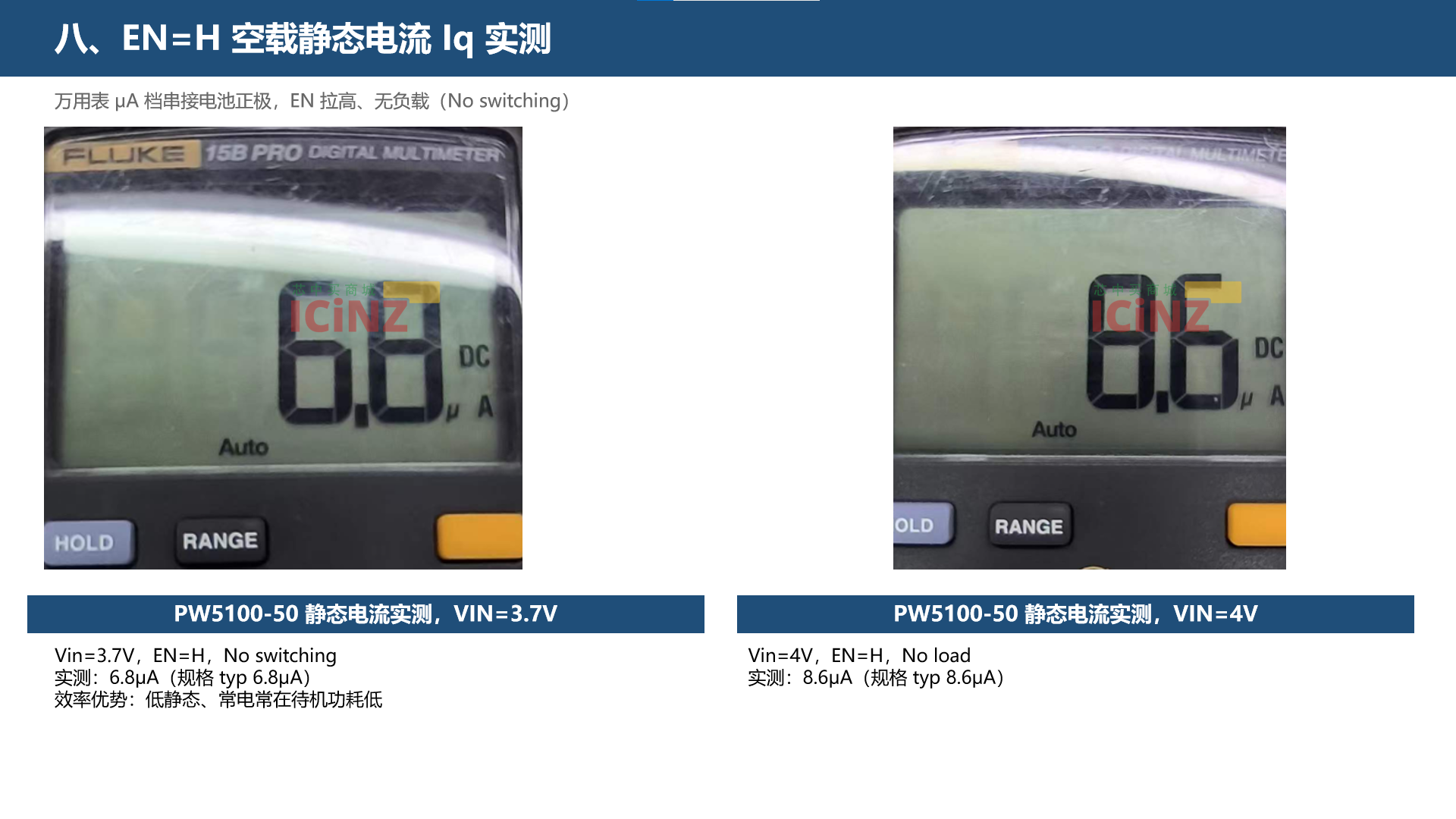

八、EN=H 空载静态电流 Iq 实测

万用表 μA 档串接电池正极，EN 拉高、无负载（No switching）

PW5100-50 静态电流实测，VIN=3.7V

Vin=3.7V，EN=H，No switching

实测：6.8μA（规格 typ 6.8μA）

效率优势：低静态、常电常在待机功耗低

PW5100-50 静态电流实测，VIN=4V

Vin=4V，EN=H，No load

实测：8.6μA（规格 typ 8.6μA）

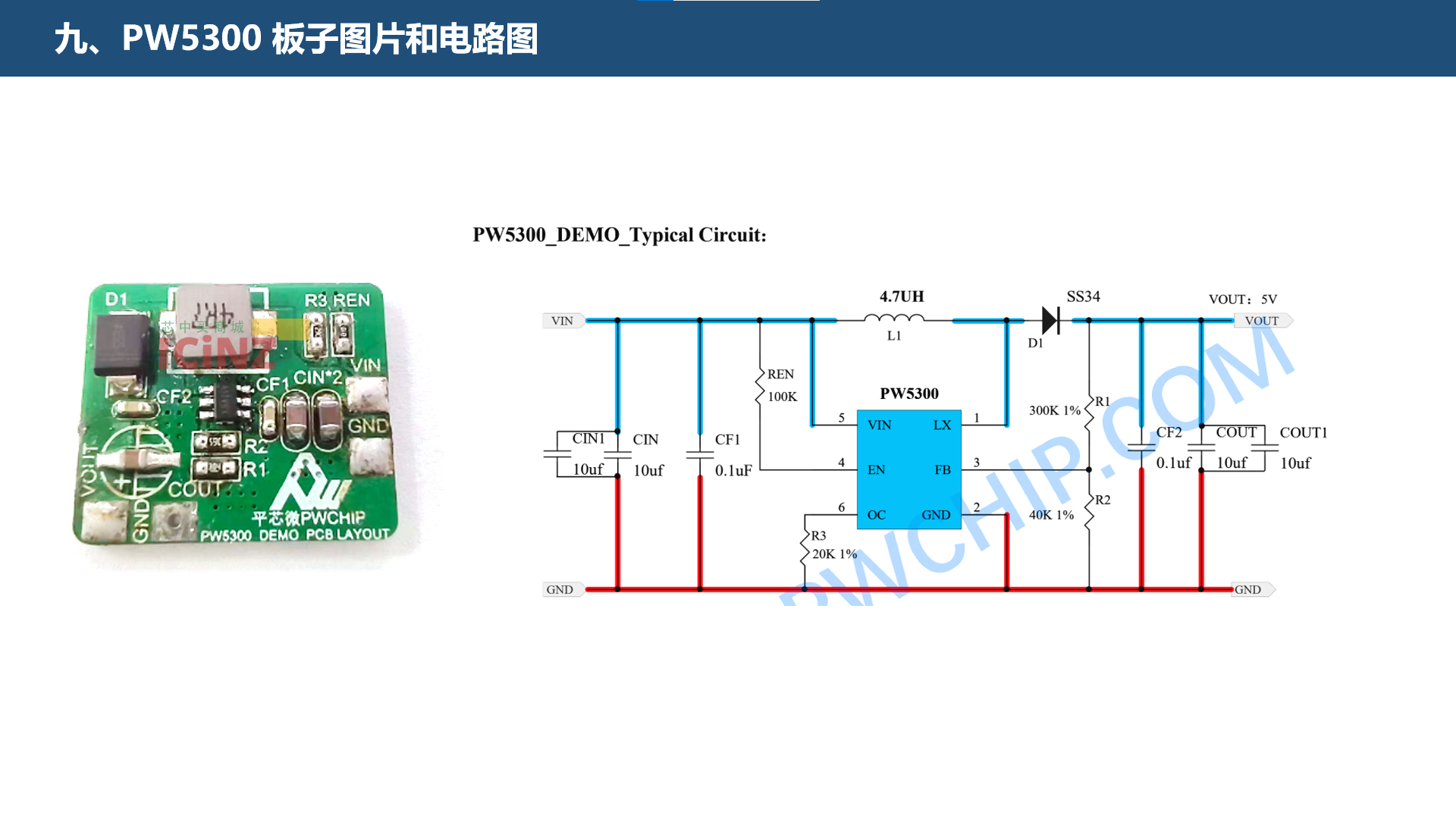

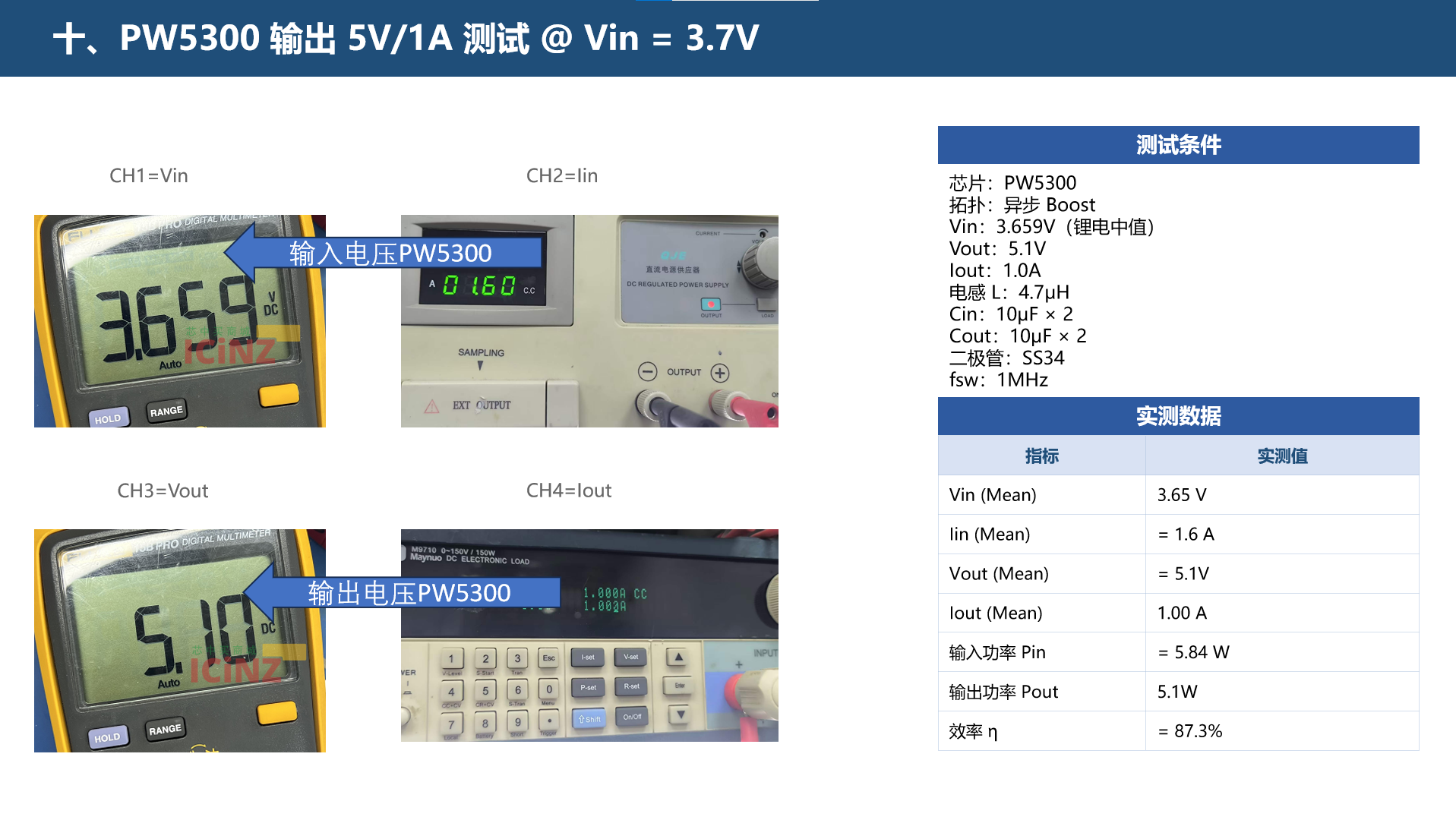

十、PW5300 输出 5V/1A 测试 @ Vin = 3.7V

测试条件

芯片：PW5300

拓扑：异步 Boost

Vin：3.659V（锂电中值）

Vout：5.1V

Iout：1.0A

电感 L：4.7μH

Cin：10μF × 2

Cout：10μF × 2

二极管：SS34

fsw：1MHz

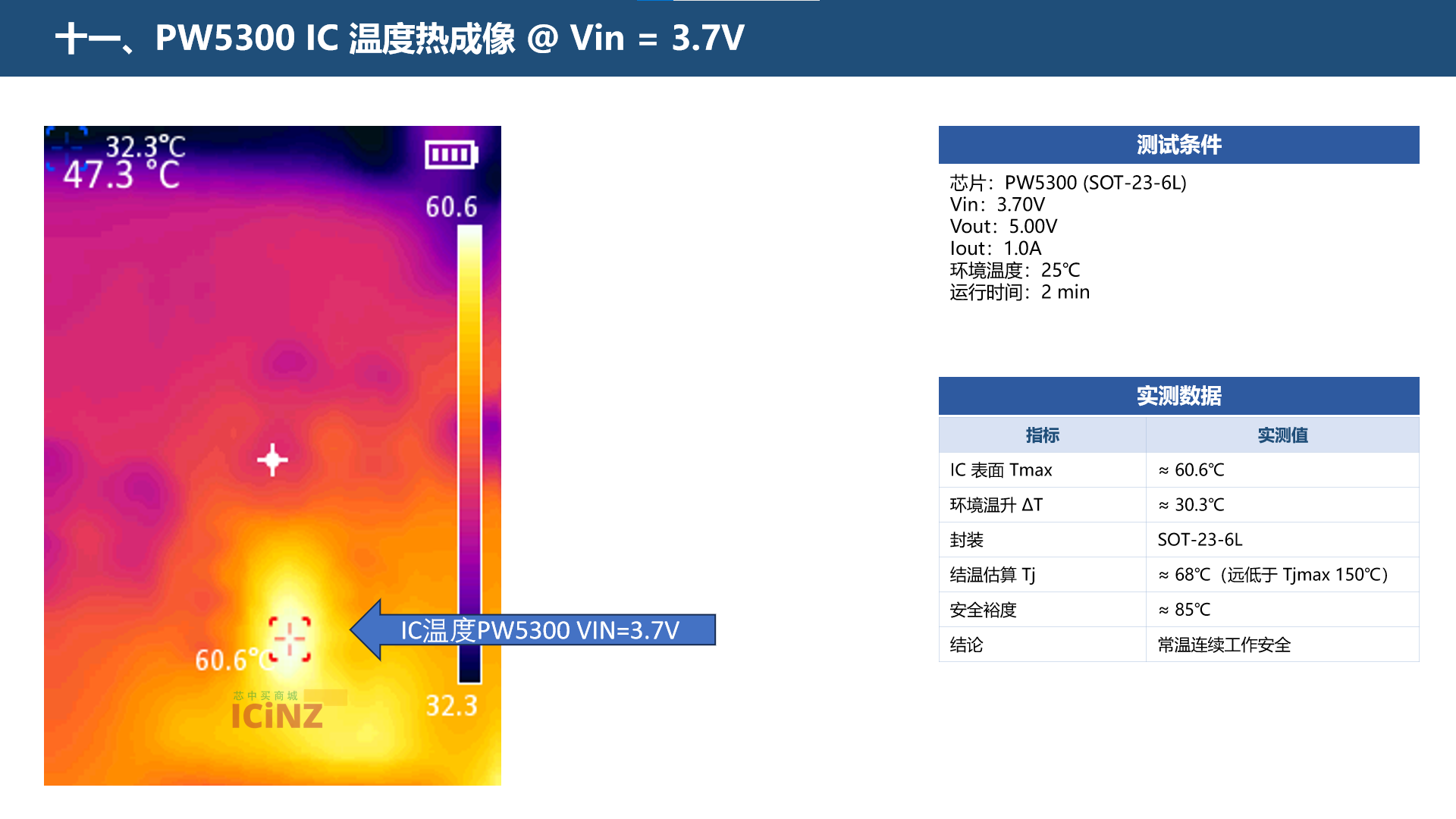

十一、PW5300 IC 温度热成像 @ Vin = 3.7V

测试条件

芯片：PW5300 (SOT-23-6L)

Vin：3.70V

Vout：5.00V

Iout：1.0A

环境温度：25℃

运行时间：2 min

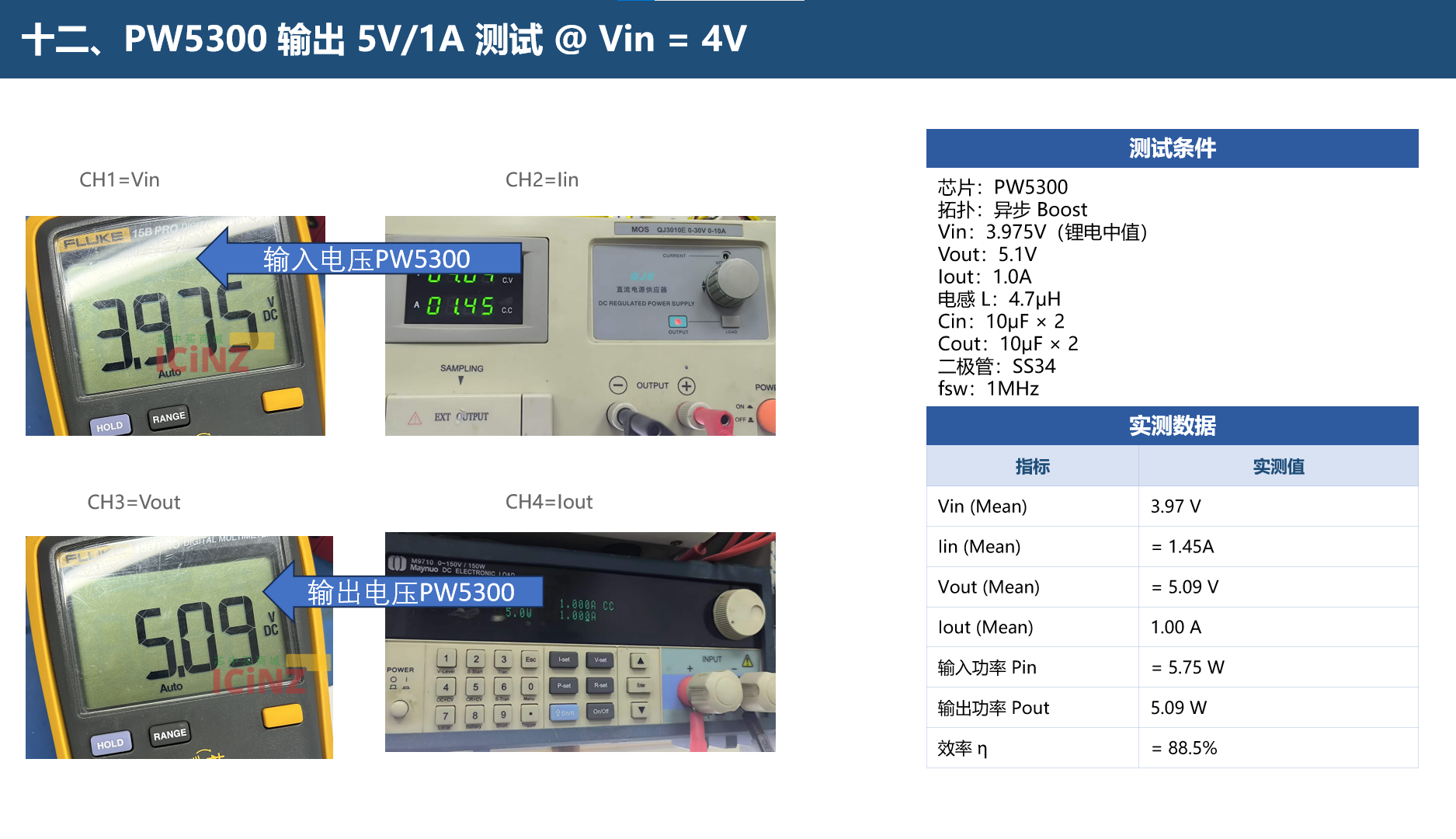

十二、PW5300 输出 5V/1A 测试 @ Vin = 4V

测试条件

芯片：PW5300

拓扑：异步 Boost

Vin：3.975V（锂电中值）

Vout：5.1V

Iout：1.0A

电感 L：4.7μH

Cin：10μF × 2

Cout：10μF × 2

二极管：SS34

fsw：1MHz

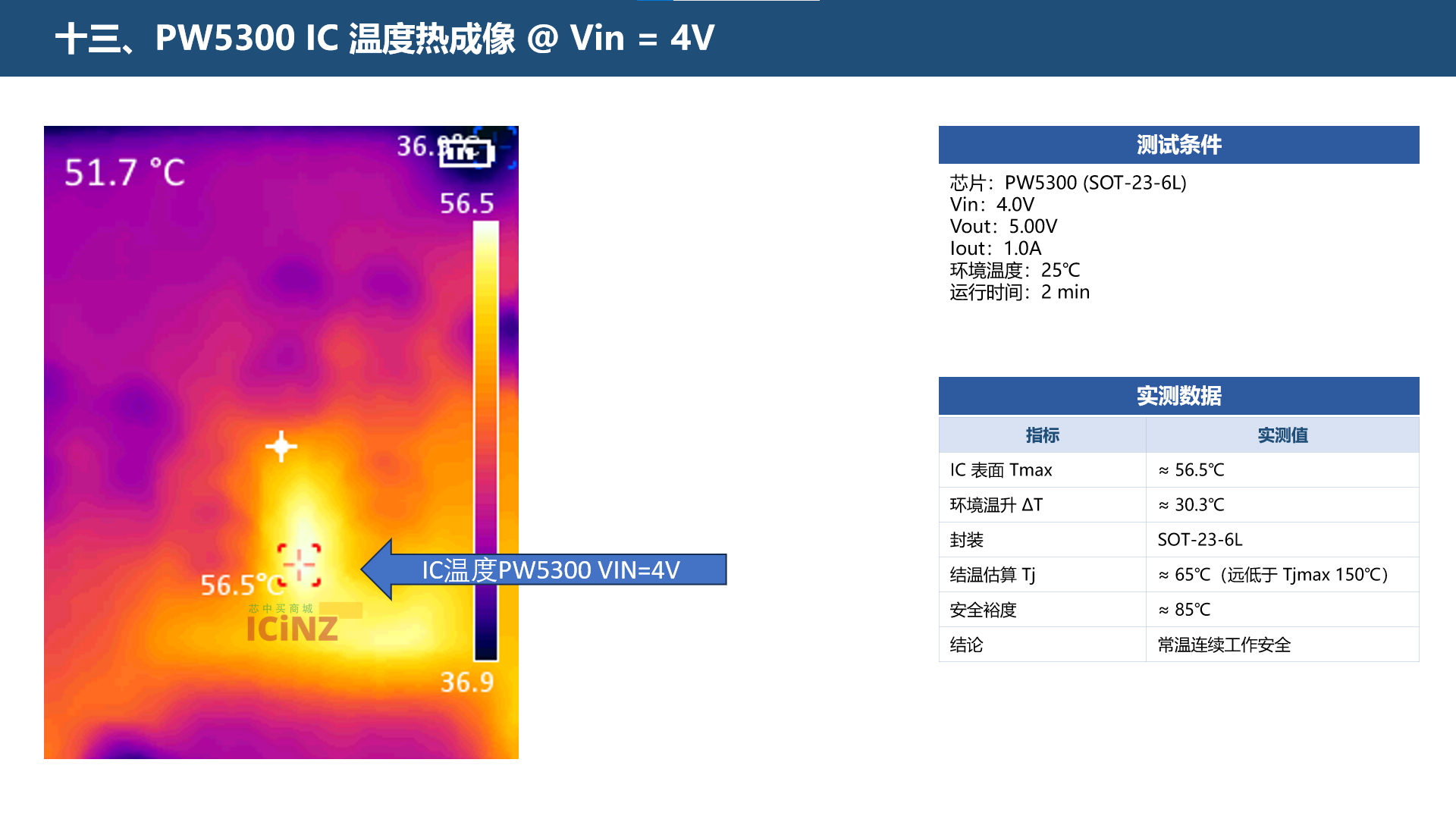

十三、PW5300 IC 温度热成像 @ Vin = 4V

测试条件

芯片：PW5300 (SOT-23-6L)

Vin：4.0V

Vout：5.00V

Iout：1.0A

环境温度：25℃

运行时间：2 min

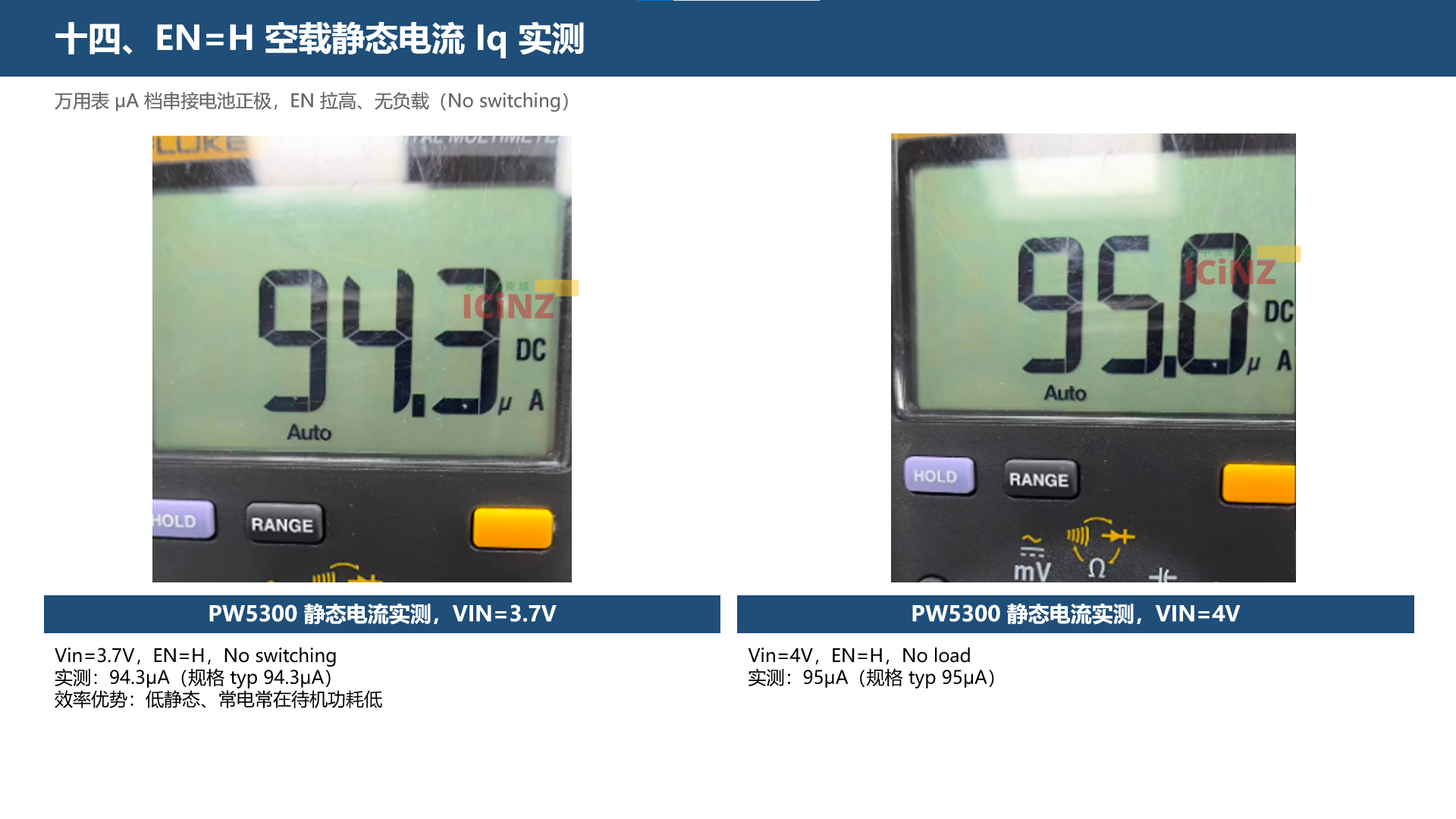

十四、EN=H 空载静态电流 Iq 实测

万用表 μA 档串接电池正极，EN 拉高、无负载（No switching）

PW5300 静态电流实测，VIN=3.7V

Vin=3.7V，EN=H，No switching

实测：94.3μA（规格 typ 94.3μA）

效率优势：低静态、常电常在待机功耗低

PW5300 静态电流实测，VIN=4V

Vin=4V，EN=H，No load

实测：95μA（规格 typ 95μA）

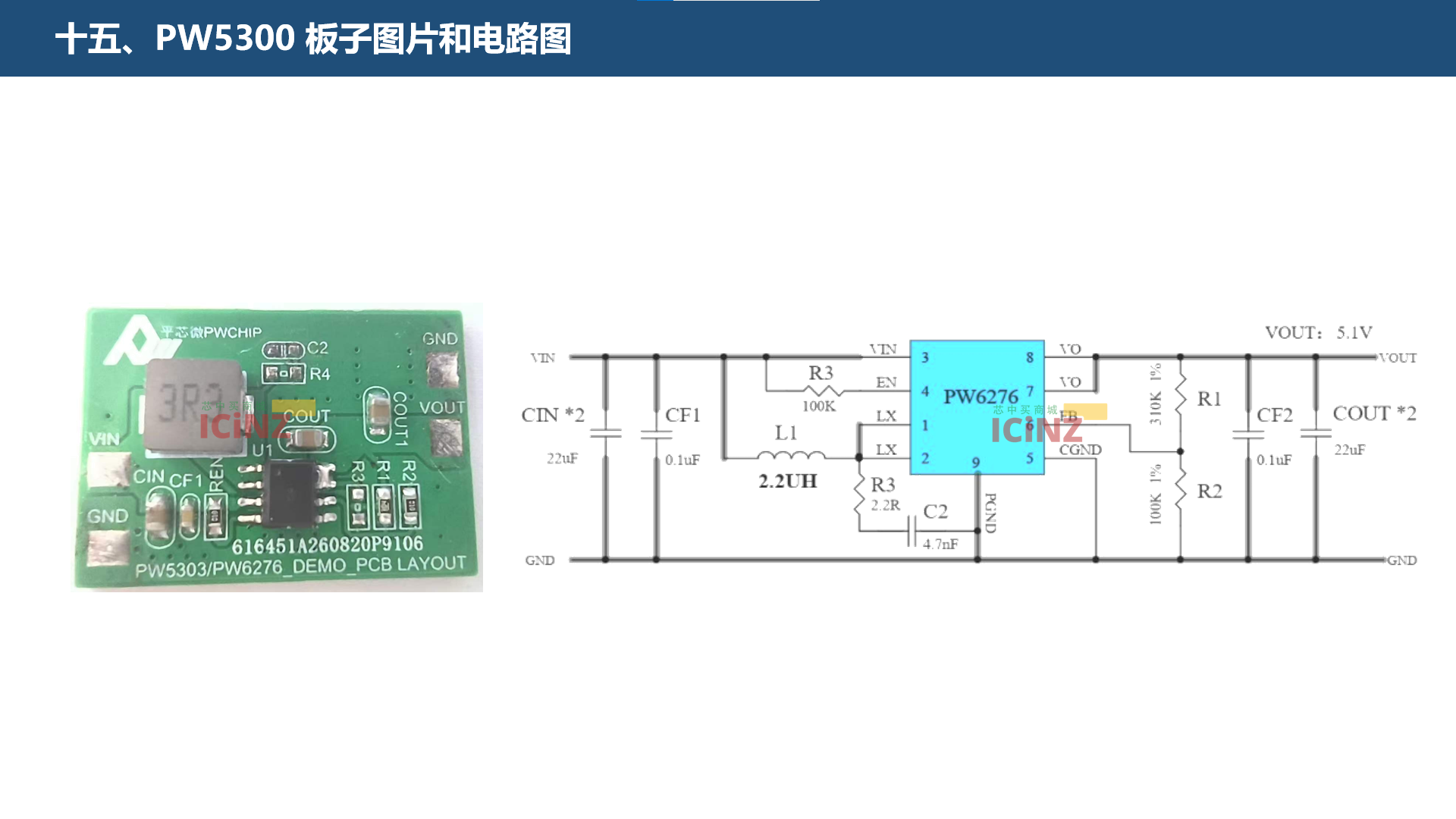

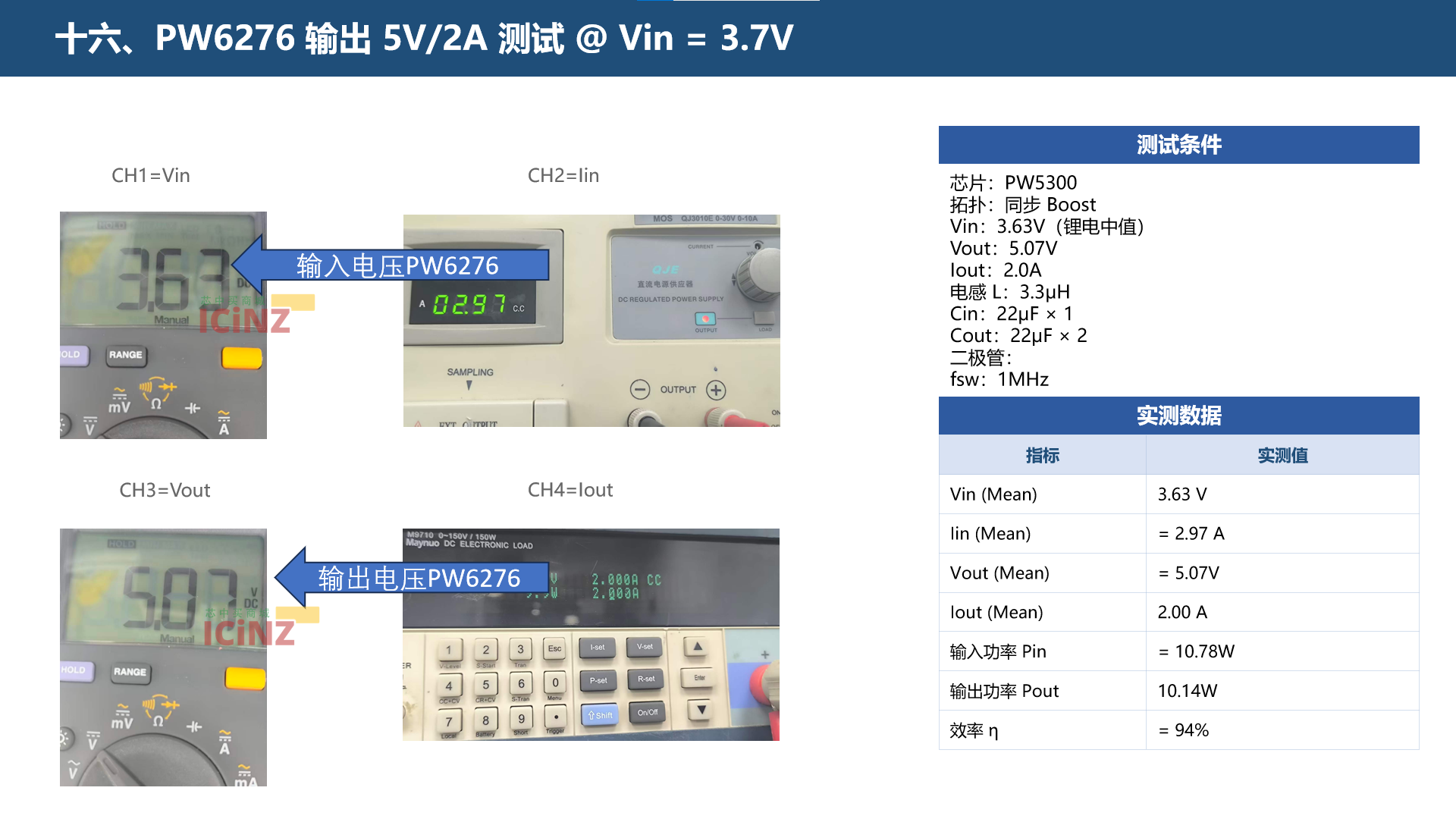

十六、PW6276 输出 5V/2A 测试 @ Vin = 3.7V

测试条件

芯片：PW5300

拓扑：同步 Boost

Vin：3.63V（锂电中值）

Vout：5.07V

Iout：2.0A

电感 L：3.3μH

Cin：22μF × 1

Cout：22μF × 2

二极管：

fsw：1MHz

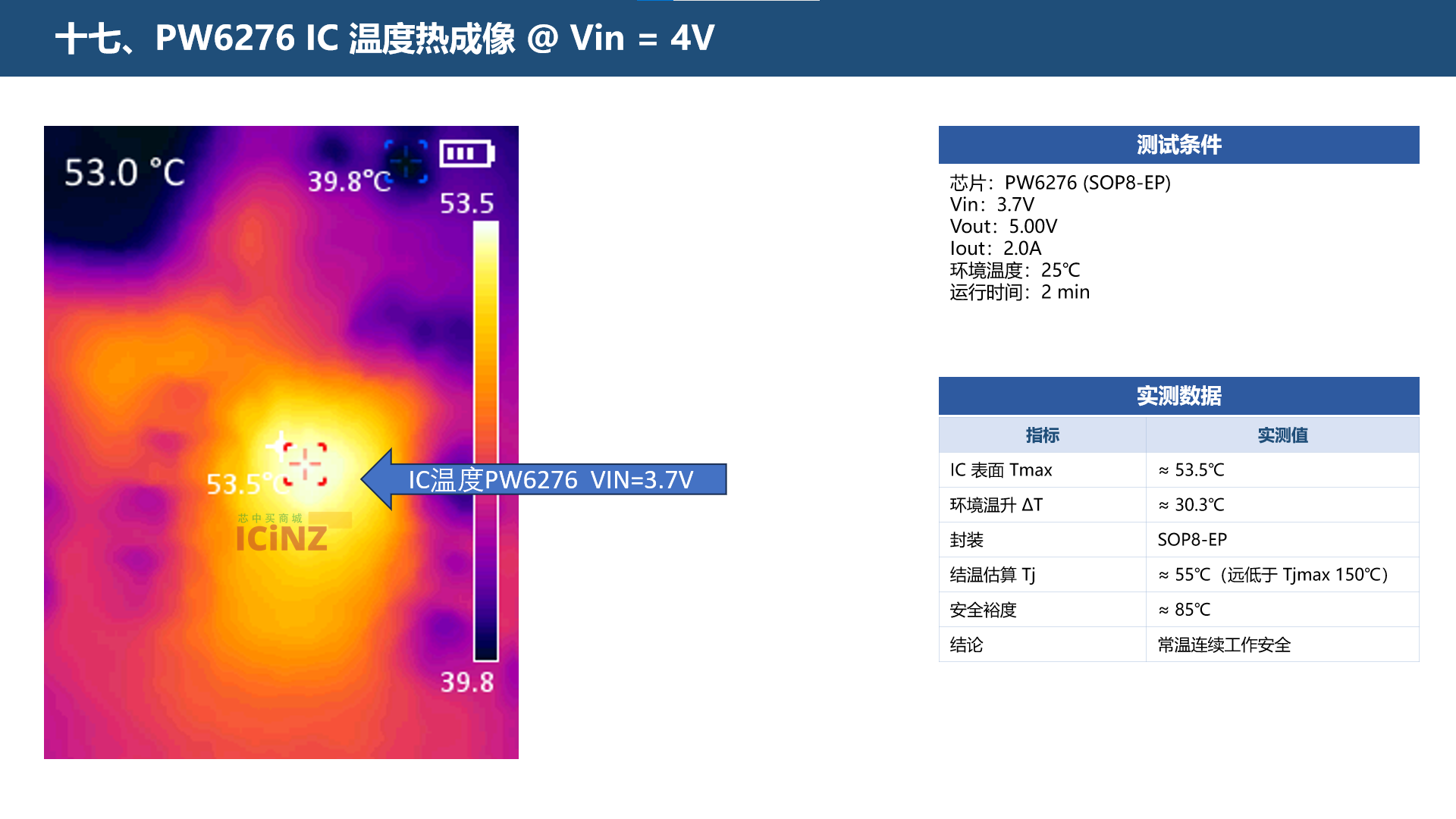

十七、PW6276 IC 温度热成像 @ Vin = 4V

测试条件

芯片：PW6276 (SOP8-EP)

Vin：3.7V

Vout：5.00V

Iout：2.0A

环境温度：25℃

运行时间：2 min

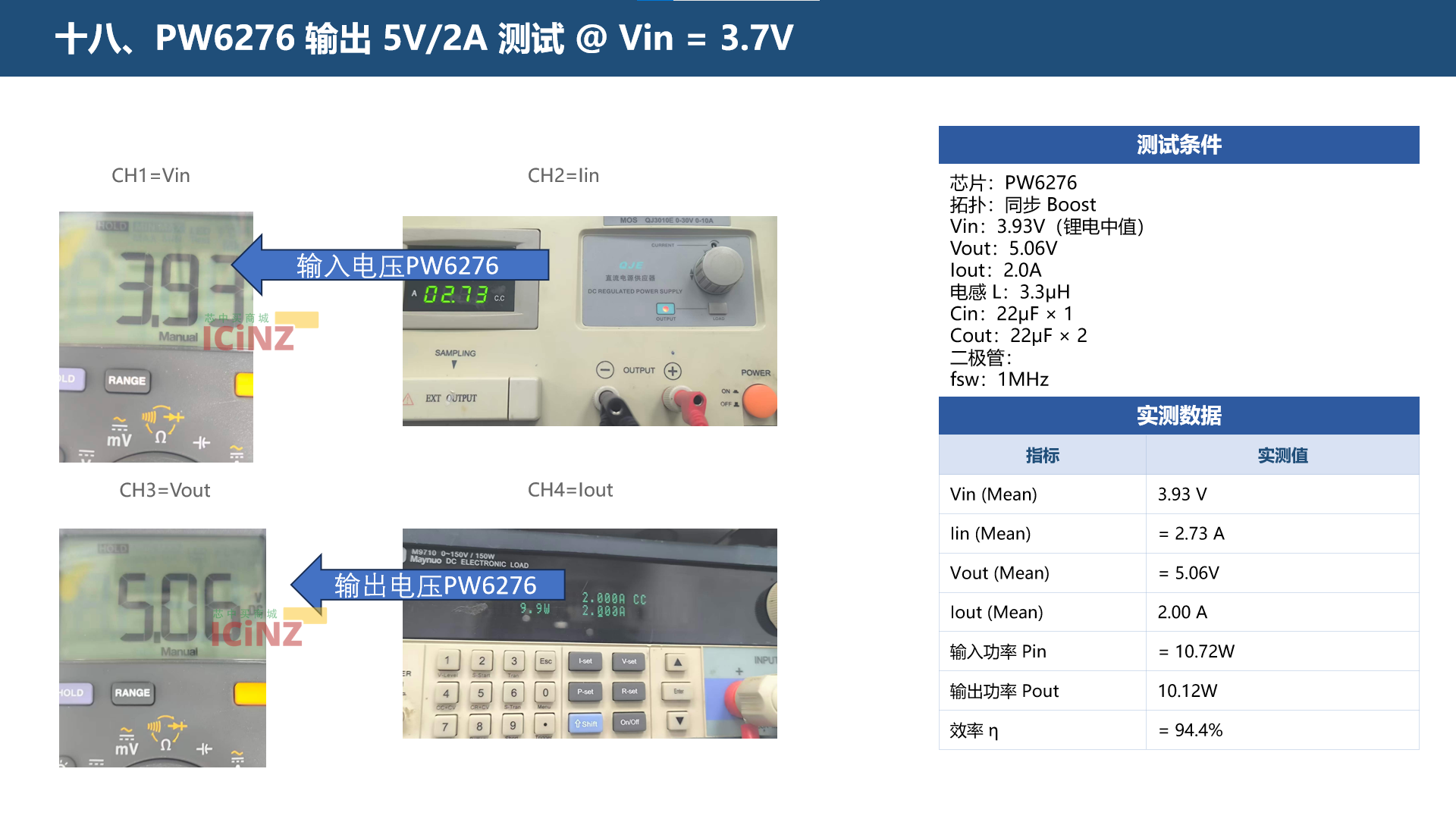

十八、PW6276 输出 5V/2A 测试 @ Vin = 3.7V

测试条件

芯片：PW6276

拓扑：同步 Boost

Vin：3.93V（锂电中值）

Vout：5.06V

Iout：2.0A

电感 L：3.3μH

Cin：22μF × 1

Cout：22μF × 2

二极管：

fsw：1MHz

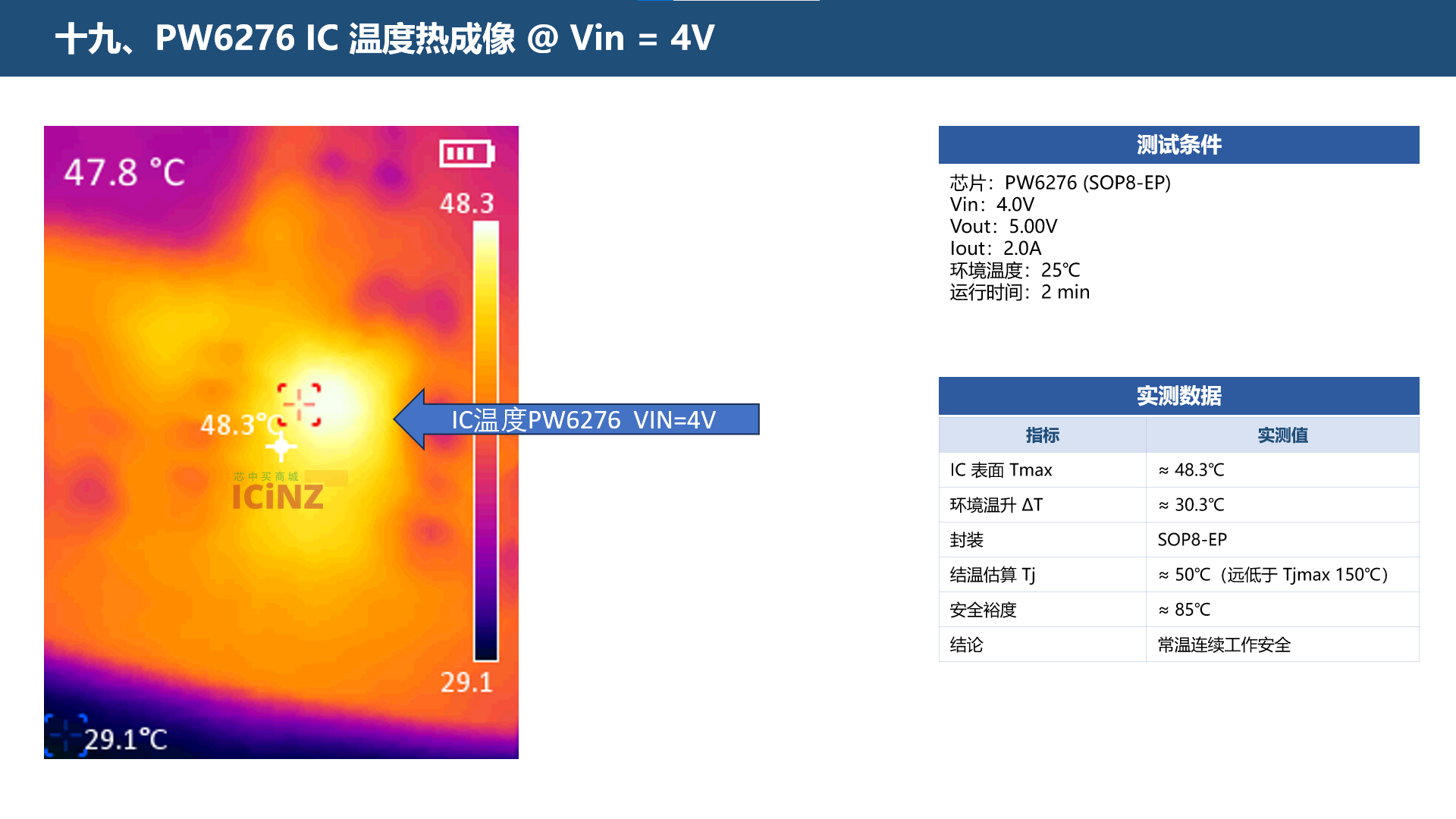

十九、PW6276 IC 温度热成像 @ Vin = 4V

测试条件

芯片：PW6276 (SOP8-EP)

Vin：4.0V

Vout：5.00V

Iout：2.0A

环境温度：25℃

运行时间：2 min

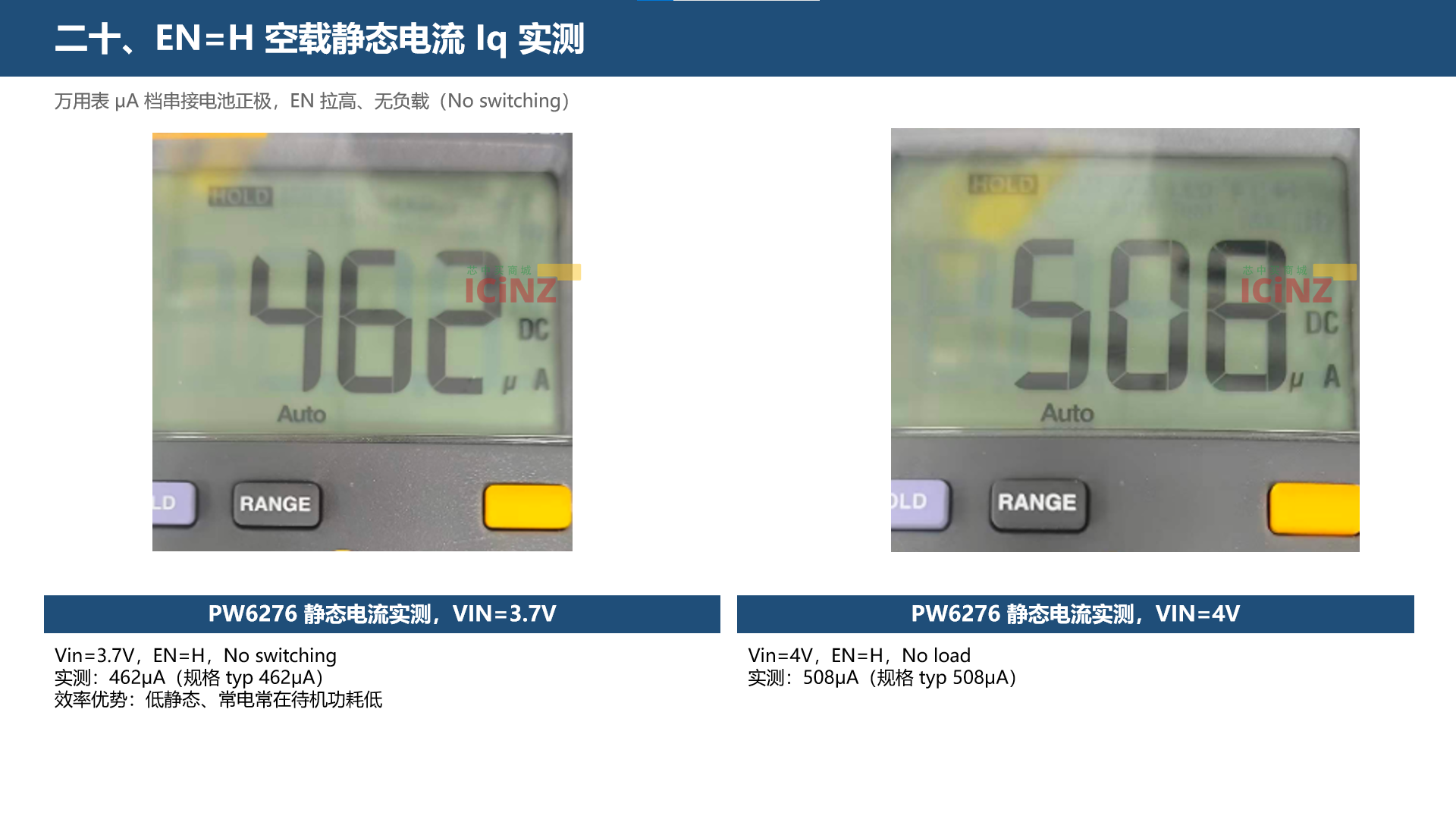

二十、EN=H 空载静态电流 Iq 实测

万用表 μA 档串接电池正极，EN 拉高、无负载（No switching）

PW6276 静态电流实测，VIN=3.7V

Vin=3.7V，EN=H，No switching

实测：462μA（规格 typ 462μA）

效率优势：低静态、常电常在待机功耗低

PW6276 静态电流实测，VIN=4V

Vin=4V，EN=H，No load

实测：508μA（规格 typ 508μA）

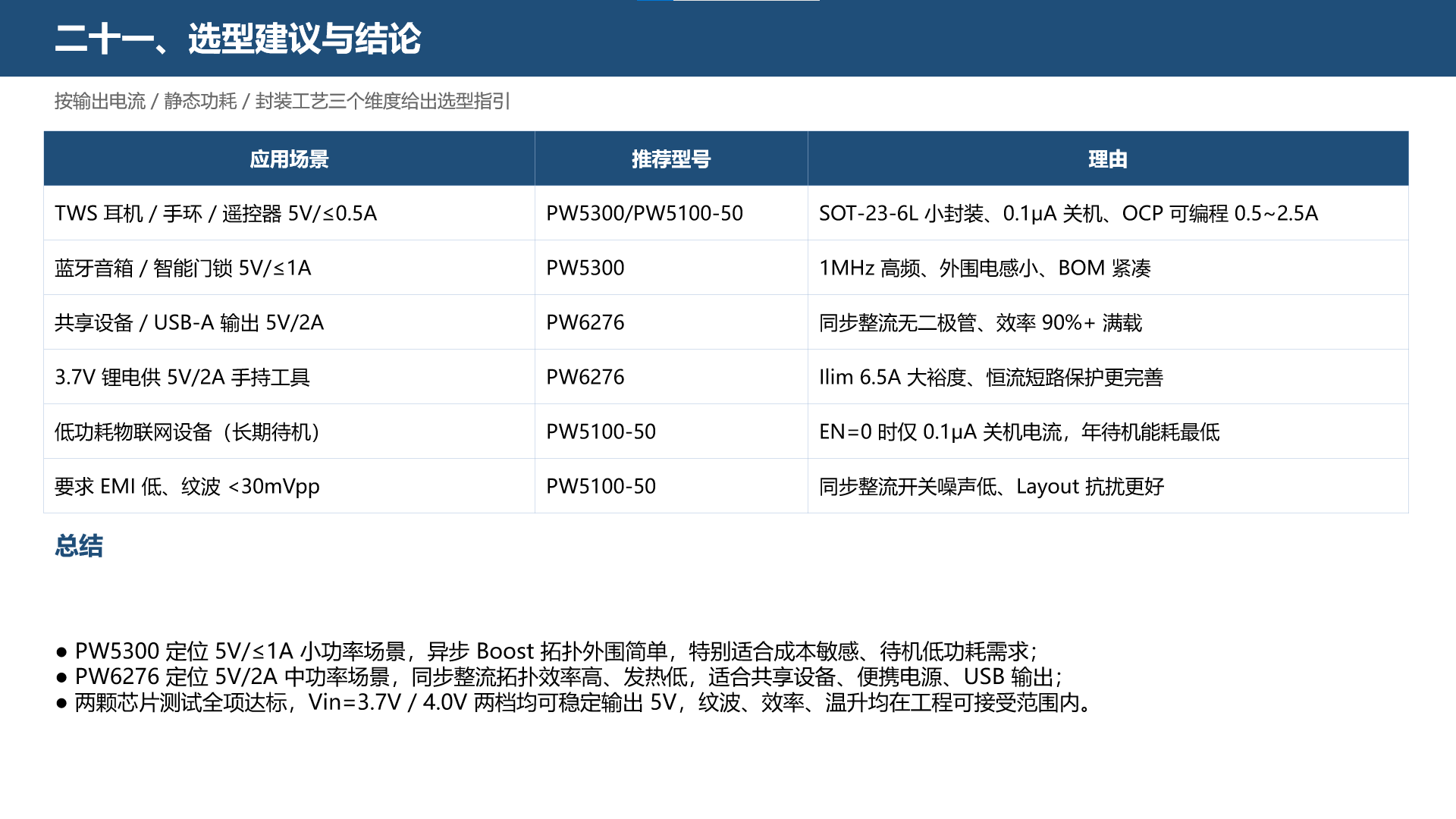

二十一、选型建议与结论

按输出电流 / 静态功耗 / 封装工艺三个维度给出选型指引

总结

PW5300 定位 5V/≤1A 小功率场景，异步 Boost 拓扑外围简单，特别适合成本敏感、待机低功耗需求；

PW6276 定位 5V/2A 中功率场景，同步整流拓扑效率高、发热低，适合共享设备、便携电源、USB 输出；

两颗芯片测试全项达标，Vin=3.7V / 4.0V 两档均可稳定输出 5V，纹波、效率、温升均在工程可接受范围内。
