24‑30W 内置 SiC 原边 PSR｜LP3798ESM 碳化硅适配器电源方案解析

0‑30W 隔离适配器市场，既要追求小体积高效率，又要兼顾 EMI 与量产可靠性，内置碳化硅器件的原边 PSR 方案是重要选型方向。LP3798ESM 是芯茂微推出 ASOP‑6 封装原边反馈恒压恒流控制器，内置大于 750V SiC 功率管，可省略光耦与 TL431；芯片支持 CCM、DCM 双模式运行，可编程线缆补偿，内置软启动、数字抖频，待机功耗＜75mW，具备一套完整保护体系，适合 24‑30W 充电器、安防电源、小家电隔离电源。本文围绕功率覆盖、器件特性、应用拓扑、PCB 设计、量产调试、物料选型对标展开解析，为硬件工程师方案评估提供参考。

一、核心器件参数

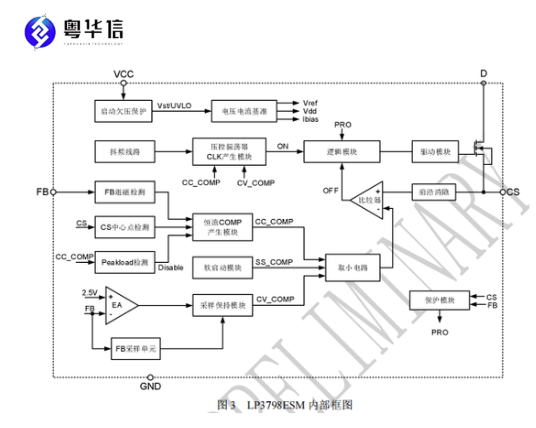

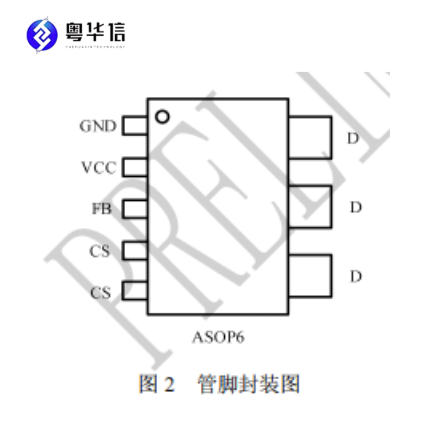

封装 ASOP‑6；引脚：GND、VCC、FB、CS、D、D

• AC 输入：85‑265VAC 全球宽市电；典型输出功率 24‑30W
• 内置 SiC 功率管：750V，典型 Rds (on)=1.0Ω
• 最大工作频率 100kHz，±3% 数字频率抖动，优化 EMI 传导辐射
• VCC 启动电流仅 2‑5uA；空载工作电流 420uA，实现低待机功耗
• FB 多功能引脚：实现电压采样、退磁检测、输入欠压、过压检测
• CS 引脚做峰值电流检测；可编程输出线缆补偿
• 保护功能：输入欠压、FB/CS 开短路保护、输出短路、输出过压、电感过流、最大导通时间限制、过温 OTP、VCC 过压欠压保护

二、功率覆盖与整机方案

全电压工况适配 24‑30W，典型档位 12V/2A、12V/2.5A 适配器；原边 PSR 架构，不需要光耦、TL431；变压器初级接 D 引脚；辅助绕组为 VCC 供电。芯片内置环路补偿，省去外围补偿元件，简化 BOM。

供货配套：LP3798ESM 原装货源稳定，常备批量物料，支持锁料锁产能，适配工厂大批量排产以及紧急补单需求，建议纳入 BOM 备选物料池。

三、典型应用电路简述

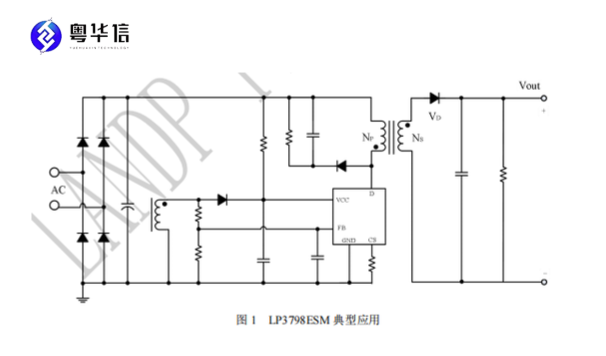

AC 市电整流滤波后接入变压器初级绕组；芯片 D 引脚接 SiC 功率管漏极；FB 引脚接收变压器辅助绕组分压信号完成输出采样；CS 引脚串联电流采样电阻做原边峰值电流检测；VCC 由变压器辅助绕组供电；芯片内置 13.5ms 软启动，上电阶段逐周期抬高限流阈值，抑制变压器饱和与上电应力。

四、PCB 布局硬性规范

1. VCC 旁路电容必须紧靠 VCC‑GND 焊盘，保障芯片上电启动、轻载工况供电稳定；
2. FB 分压电阻靠近 FB 引脚，远离变压器磁芯、高压功率走线，避免磁场耦合造成采样漂移；
3. CS 采样电阻功率地直接回到母线大电解负极，禁止共用长功率地线，防止地弹噪声带来限流偏差；
4. D 引脚 SiC 功率焊盘合理铺铜，兼顾散热，不可无限制放大铜皮面积，避免 EMI 恶化；
5. 初级功率环路尽可能缩小；功率地与信号地单点汇合。

五、量产调试高频故障与整改

1. 输出长线压降超标：合理启用芯片可编程线缆补偿功能，微调 FB 分压网络参数；
2. EMI 余量紧张：充分利用芯片 ±3% 数字抖频，压缩初级功率环路，增加初级 RC 吸收回路；
3. 重载温升偏高：优化 D 引脚散热铺铜，复核变压器匝比、漏感参数；
4. CCM 工况稳定性变差：核查斜坡补偿相关参数，减小 CS 回路寄生；
5. 异常保护频繁触发：检查 FB、CS 外围器件，确认 VCC 辅助绕组供电参数。

六、典型应用场景

• 24‑30W 墙充适配器，路由器、机顶盒电源；
• 安防摄像头隔离供电模块；
• 小家电、智能家居大功率外置电源；
• LED 恒压驱动电源。

七、选型对标与配套

LP3798ESM 主打内置 SiC 原边 PSR，同等功率相比传统硅 MOS 方案温升更低。整套方案副边可以搭配同步整流芯片进一步提升整机效率；小功率降级项目可以评估芯茂微 LP3783A。

内置碳化硅 PSR 方案对 PCB 寄生参数、变压器工艺比较敏感，样机容易调试，量产阶段容易出现温升、保护误触发等现象，很多问题并非芯片本体缺陷，来自磁性器件离散性与布线。供应链波动环境下，储备经过完整评估的备选物料，能够降低项目延期风险。粤华信作为芯茂微电子一级代理商，可提供原厂参考设计资料、FAE 协同，协助工程师完成样机转量产，本文仅作技术交流。
