EtherCAT转ModbusTCP工业网关｜台达AH500对接步科GL100E HMI食品灌装案例

一、应用场景

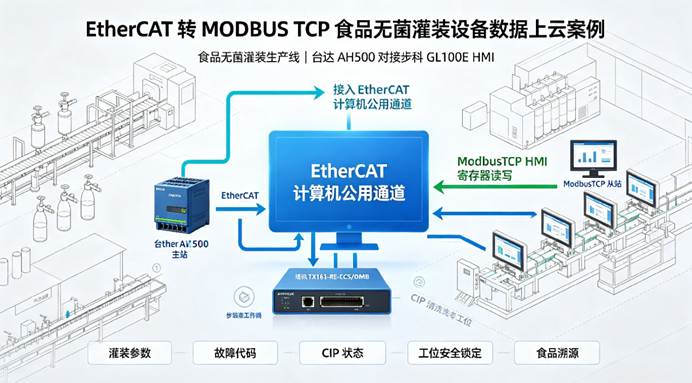

食品无菌灌装是食品饮料行业高端工业自动化产线，台达 AH500 作为无菌灌装产线 EtherCAT 主站 PLC，管控灌装阀、输送、CIP 清洗工位；每个操作工位配置步科 GL100E HMI 人机界面，用于本地操作、参数修改、故障查看。步科 GL100E HMI 支持 ModbusTCP 从站协议；台达 AH500 EtherCAT 主站无法直接访问 HMI 寄存器，需要工业网关完成协议转换。塔讯 TX161‑RE‑ECS/OMB智能网关EtherCAT 从站接入 AH500 EtherCAT 总线，ModbusTCP 主站访问步科 GL100E HMI；网关作为数据采集器采集生产工位数据，对接工业物联网食品溯源平台。

二、协议转换网关功能简介

塔讯 TX161‑RE‑ECS/OMB 是食品饮料行业适配的协议转换 **** 工业网关，属于智能网关、数据采集器、物联网网关，解决异构总线协议互通。网关 EtherCAT 侧标准从站，对接台达 AH500 等 EtherCAT 主站；以太网侧 ModbusTCP 支持主站从站切换。本项目 ModbusTCP 主站模式，访问步科 GL100E HMI；双向寄存器映射：操作工 HMI 输入参数、操作指令映射 EtherCAT 输入给到 AH500；AH500 将灌装计数、故障代码、CIP 清洗状态，EtherCAT 输出转换 ModbusTCP 写指令下发 HMI，界面刷新。网关适配食品车间潮湿、变频器干扰工况，具备断线报警。

三、项目痛点

台达 AH500 EtherCAT 主站原生不支持 ModbusTCP，扩展通讯板卡占用硬件槽位，多工位 HMI 同时访问，板卡轮询延迟高，HMI 界面卡顿。

采用 HMI 做主站访问 PLC，多台 HMI 同时访问 AH500，PLC 通讯负载高，容易通讯阻塞，无菌灌装工位信号丢失会造成食品质量风险。

食品车间大量泵、变频器，电磁干扰强，普通转换模块寄存器错位，HMI 显示数据错乱，操作工误操作。

依赖 SCADA 上位中转，上位故障，本地 HMI 无法操作灌装工位，整条无菌产线停机，食品物料报废。

多工位 HMI 寄存器数量多，异构总线协议调试工作量大。

四、解决方案

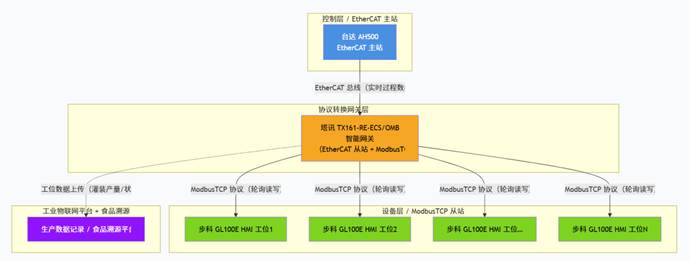

塔讯 TX161‑RE‑ECS/OMB智能网关部署食品灌装车间控制柜；EtherCAT 从站接入台达 AH500 EtherCAT 总线；ModbusTCP 主站访问多台步科 GL100E HMI。

上行（HMI→AH500）：操作工输入灌装参数、手动操作指令，ModbusTCP 寄存器映射 EtherCAT 输入，AH500 实时读取。

下行（AH500→HMI）：PLC 灌装产量、故障报警、CIP 清洗状态，EtherCAT 输出转换 ModbusTCP 写指令下发 HMI。

网关断线输出故障标记给到 AH500，PLC 触发工位安全锁定；网关独立硬件，不占用 PLC 资源，不依赖 SCADA 上位；作为数据采集器，工位生产数据上传工业物联网食品溯源平台。

五、实施过程

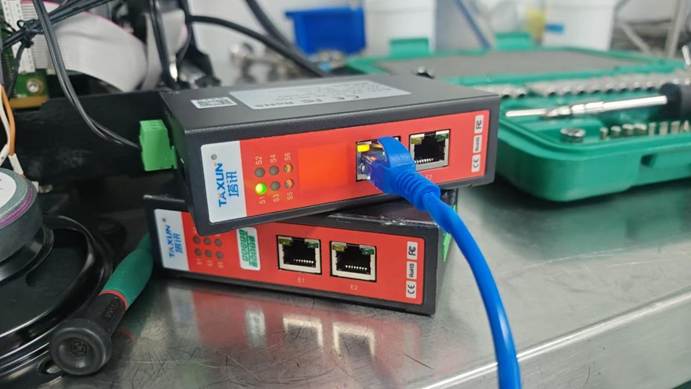

硬件安装：TX161‑RE‑ECS/OMB工业网关DIN 导轨安装食品车间电气柜；EtherCAT 网线接入台达 AH500 EtherCAT 总线；ModbusTCP 网口接入车间局域网，和步科 GL100E HMI 互通；24VDC 供电，做好接地抗干扰。

网关软件配置：PC 连接网关，设置 EtherCAT 从站，ModbusTCP 主站；导入步科 HMI 寄存器表，配置读写寄存器，轮询周期，字节序转换，断线报警标记。

PLC 工程配置：ISPSoft 软件导入网关 ESI 文件，添加 TX161‑RE‑ECS/OMB 到 EtherCAT 设备树，绑定 IO 变量；编写灌装逻辑，读取 HMI 操作指令，工位异常安全锁定。

HMI 工程配置：步科 HMI 软件设置 GL100E 为 ModbusTCP 从站，寄存器地址匹配网关配置，组态灌装操作界面。

联调拷机：单工位调试 HMI 操作状态显示；接入全部工位，72 小时拷机，模拟网络扰动，验证工位锁定逻辑。

现场试运行：无菌灌装半自动运行，优化轮询周期，切换全自动量产。

六、应用效果

塔讯TX161‑RE‑ECS/OMB物联网网关完成异构总线协议协议转换，台达AH500 PLC直接和步科GL100E HMI双向通讯，不占用PLC通讯资源，摆脱SCADA上位中转。HMI界面刷新流畅，操作工本地修改灌装参数直接下发PLC；网络异常工位自动安全锁定，规避食品生产质量风险；工位生产数据上传工业物联网溯源平台，实现食品生产过程记录。

七、实施前后效果对比

项目	改造前	改造后
交互链路	上位中转 / HMI做主站访问PLC	网关协议转换直连
HMI界面刷新	240‑420ms	30‑60ms
PLC通讯负载	高，多 HMI访问易阻塞	低，网关承担Modbus TCP轮询
故障防护	通讯异常无工位锁定逻辑	断线自动工位安全锁定
月均通讯故障	4‑6次	0‑1次
物料报废风险	较高	大幅降低

八、项目总结

食品无菌灌装工业自动化产线，EtherCAT主站PLC与ModbusTCP HMI人机界面异构总线协议互通，直接关系食品生产安全。塔讯 TX161‑RE‑ECS/OMB工业网关作为智能网关、数据采集器、物联网网关，硬件完成协议转换，实现PLC与HMI底层双向交互，降低PLC负载，提升工位操作安全性，支撑食品行业工业物联网生产溯源落地。
