安铂克APUL系列频率源模块为什么“纯净”？YIG架构频率综合器解析

在微波射频领域，“纯净”二字分量极重。它意味着信号源的本底噪声极低、杂散分量极少、谐波失真可忽略——一句话，它输出的是一根理想的“纯”谱线。对于ADC/DAC测试、量子计算、雷达本振等场景，信号源的纯净度直接决定了系统的灵敏度、分辨率和动态范围。

安铂克科技（上海）有限公司自主研发的APUL系列极低相位噪声频率综合器，正是以“纯净”著称的模块级产品。在10GHz载波、10kHz偏移处，其相位噪声可达≤-130dBc/Hz，杂散抑制典型值低至-90dBc。这一性能在模块级产品中堪称标杆。

APUL系列的“纯净”从何而来？答案的核心，在于其采用的YIG架构。

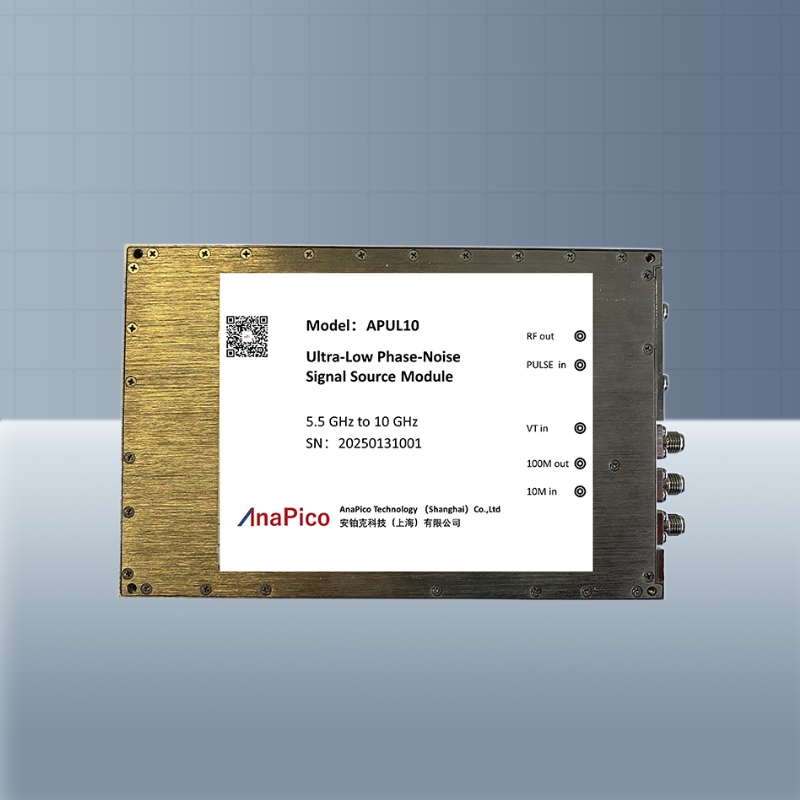

安铂克APUL系列超低相噪频率源模块

YIG：高Q值带来的天然纯净度

YIG是钇铁石榴石（Yttrium Iron Garnet）的缩写，这是一种具有独特磁学特性的材料。当YIG被制成微小的单晶小球并置于外加磁场中时，它会形成一个高Q值的微波谐振器。

Q值（品质因数）是衡量谐振器“纯度”的关键指标。Q值越高，谐振器的选频特性越尖锐，振荡器的相位噪声越低。学术研究表明，YIG薄膜谐振器的无载Q值在微波频段可达数千甚至上万，远高于传统的压控振荡器（VCO）中采用的片上LC谐振回路。

这种物理层面的优势是决定性的：

极低近端相位噪声：在100Hz偏移处，APUL系列在10GHz载波上的相位噪声可低至-98dBc/Hz（典型值）。这是因为YIG谐振器的高Q值有效抑制了振荡器的频率抖动，使得近载波区域的噪声基底极低。

宽带连续调谐且保持低噪：YIG振荡器的频率由外加磁场控制，调谐范围极宽（APUL系列覆盖5GHz~10GHz），且在整个调谐范围内都能保持高Q值和低相位噪声特性。相比之下，VCO通常需要分段切换多个窄带振荡器才能覆盖宽频段，且高频段的相位噪声性能会显著恶化。

安铂克科技APUL系列频率综合器模块技术指标

YIG + 锁相环：架构优势的叠加

单纯的高Q值YIG振荡器虽然近端相位噪声极低，但其频率稳定度和分辨率有限。APUL系列的优势在于，它将YIG振荡器与锁相环（PLL）技术深度结合。

锁相环通过将YIG振荡器的输出与高稳定性参考源（内部100MHz高稳时钟或外部10MHz参考）进行相位比较，实现了：

极高的频率分辨率：0.1Hz步进。

优异的频率稳定度：内部参考下±0.2ppm。

远端相噪进一步优化：锁相环的环路滤波器可以有效抑制YIG振荡器远端（如>100kHz偏移处）的相位噪声，使得全频偏范围内的相噪曲线保持平滑，无异常隆起。

超越振荡器：系统级的“纯净”保障

“纯净”不仅是振荡器的事，更是系统工程。APUL系列在信号链路上的精心设计同样功不可没：

谐波与杂散抑制：YIG振荡器本身输出信号纯净，但后续放大等处理可能引入谐波。APUL系列通过输出级滤波与偏置优化，标配二次谐波≤-10dBc，选件HL可强化至-50dBc；非谐波杂散标配≤-75dBc，选件LS可压制至-90dBc。

独立高稳时钟输出：APUL系列额外提供一路100MHz高稳时钟输出，其100Hz偏移处相位噪声≤-135dBc/Hz。这为系统提供了统一的“纯净”时间基准，避免多参考源引入的差分相噪恶化。

功率动态范围与准确度：输出功率范围可达-40dBm至+25dBm，准确度≤±0.5dB。这不仅意味着信号强度可控，更意味着在不同功率电平下，信号链路的非线性失真被控制在极低水平，不会产生额外的杂散分量。

小结

APUL系列的“纯净”并非偶然。它根植于YIG材料的高Q值物理特性，经由锁相环技术锁定频率与稳定度，再辅以系统级的滤波、屏蔽与校准，最终在模块级的紧凑体积内（159×95×24mm）实现了接近专业台式微波信号源的信号纯度。

对于追求信号极致纯净度、同时又面临空间和预算约束的应用场景（如量子计算、精密测试），安铂克科技APUL系列信号源模块用YIG架构回答了一个关键问题：性能无需妥协于形态。
