12W 自供电 PSR 原边反馈｜GP8892ER 带线缆补偿充电器电源解析

8‑12W 消费类适配器市场，追求简化 BOM，省去启动电阻、光耦、TL431。GP8892ER 是华众芯微 SOP‑7 封装自供电恒压恒流 PSR 控制器，内置高压功率三极管，芯片内部集成启动电路，不需要外部启动电阻；带输出线缆补偿，改善 USB 长线压降；待机功耗满足六级能效，内置全套保护，整机功率最高 12W，适合 TWS 耳机、智能穿戴、小家电充电器。本文围绕器件参数、变压器方案、PCB 设计、量产调试、物料选型对标展开说明。

一、核心器件参数

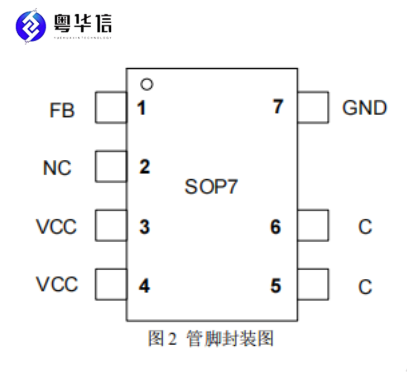

封装 SOP‑7；引脚：VCC、FB、FB、NC、C、C、GND

• AC 输入 85‑265VAC；全电压最大输出功率 12W，典型 5V2.4A
• 内置功率三极管 VCBO 耐压 700V；自供电架构，无外部启动电阻
• VCC 启动电压典型 4.3V；UVLO 典型 2.9V；VCC 钳位 5.2V
• 内置输出线缆补偿功能，改善线材压降
• 最大工作频率 72kHz；待机功耗≤75mW
• 保护：输出开路、短路保护，VCC 过压欠压，过温 OTP 保护

二、功率覆盖与整机方案

适用功率 8‑12W，典型 5V2.4A 适配器；采用双绕组 PSR 变压器，无光耦、无 TL431；VCC 依靠芯片内部自供电回路。

供货配套：GP8892ER 原装货源稳定，常备批量物料，支持锁料锁产能，适配工厂大批量排产、紧急补料需求，建议纳入 BOM 备选物料池。

 ⚠️选型评估免责提示：做物料对标替代评估，建议务必完成样机调试、全负载、高低温整机验证，方可导入正式 BOM。

三、典型应用电路简述

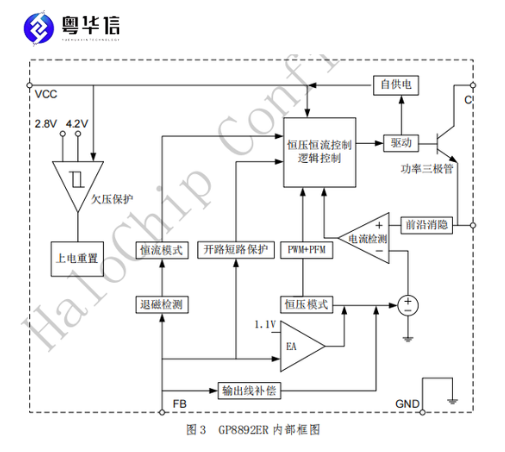

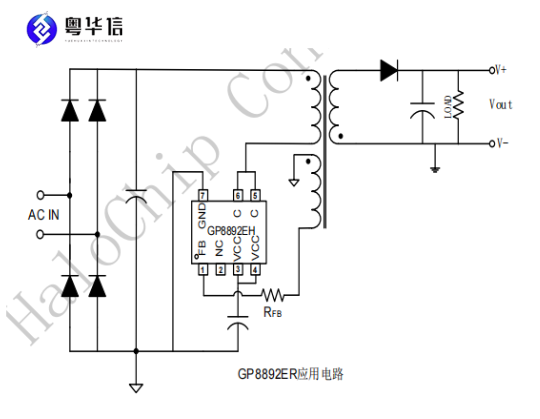

AC 整流滤波送入变压器初级绕组；C 引脚接内置功率三极管集电极；FB 引脚接分压电阻采样变压器辅助绕组平台电压；VCC 由芯片自供电回路供电，无需外接启动电阻；次级二极管直接整流输出，利用内置线缆补偿改善 USB 长线输出跌落。

四、PCB 布局硬性规范

1. VCC 旁路电容紧靠 VCC‑GND 焊盘，保障上电启动与轻载供电稳定；
2. FB 分压电阻靠近 FB 引脚，远离变压器磁芯，避免磁场耦合造成采样漂移；
3. C 引脚功率焊盘加大铺铜，改善散热；
4. 原边功率环路尽量缩小，降低 EMI 辐射；
5. 功率地、信号地单点汇合至母线电解负极。

五、量产调试高频故障

1. USB 长线输出压降超标：启用内置线缆补偿，微调 FB 分压网络；
2. 轻载啸叫：优化变压器气隙，调整最小关断时间；
3. 低温上电启动异常：选用低 ESR 规格 VCC 旁路电容；
4. 输出精度漂移：FB 走线远离高压功率噪声源。

六、典型应用场景

• TWS 耳机、智能手环 5V2.4A 充电器；
• 无线门铃、IoT 传感器隔离适配器；
• 香薰机、小夜灯等 8‑12W 小家电外置电源。

七、选型对标与配套

GP8892ER 主打 12W 自供电 PSR；同系列 GP8892SE 为 5‑6W 版本。副边可以搭配 GP1710 同步整流芯片，进一步提升整机效率。

PSR 原边反馈方案，批量输出一致性高度依赖变压器绕制工艺，样机指标容易达标，量产会出现精度、啸叫等问题，并非芯片本体缺陷。供应链多变环境，储备经过完整评估的备选物料，能够降低项目延期风险。粤华信作为华众芯微电子一级代理商，可提供原厂参考设计资料，FAE 协同协助工程师样机转量产，本文仅作为技术交流。
