电液伺服作动器活塞杆抖动故障的全流程系统排查与分层诊断策略研究



电液伺服系统是一种将电子控制与液压功率输出相结合的高精度、高响应机电液一体化系统，通过使用电信号对液压能进行连续的线性控制，实现对执行机构位置、速度、力或加速度等参数的精确控制。作为该系统的核心执行元件，电液伺服作动器在航空航天姿态控制、工业机器人关节驱动、新能源设备调节等场景中发挥着不可替代的作用。在运载火箭飞行控制系统中，伺服作动器根据控制系统的指令信号对液压功率进行实时控制，驱动柔性喷管摆动，实现箭体俯仰和偏航姿态的精确控制。

然而，在产品测试与实际运行过程中，伺服作动器活塞杆抖动问题时有发生。抖动不仅导致控制精度劣化，严重时还可能引发系统失稳，制约装备性能的发挥与使用寿命。因此，深入分析活塞杆抖动的故障机理，建立系统的故障诊断与排除方法，对于提升电液伺服作动器的可靠性和安全性具有重要意义。

一、电液伺服系统市场应用与发展趋势

1.1 市场规模与应用领域

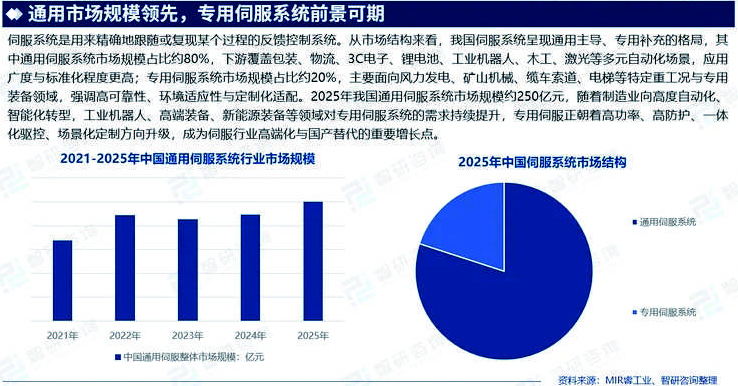

电液伺服系统作为高端装备制造业的核心技术，近年来市场规模持续增长。2024年国内电液伺服系统市场规模已达89亿元，预计2025年将增至98亿元。全球范围内，电液伺服阀市场预计2025年将达23亿美元。电液智能作动器全球市场规模截至2025年底预计已突破85亿美元，其中中国市场贡献了超过30%的份额。

从应用领域来看，电液伺服系统已广泛覆盖航空航天、工业自动化、船舶、冶金、重型机械、机器人、试验设备等领域。2025年上半年工业机器人产量激增35.6%，带动了电液伺服系统需求的持续增长。商业航天、深海探测等新兴领域更催生了超高压（≥70MPa）、高频响（≥1kHz）等极端性能需求。

1.2 技术发展趋势

当前，电液伺服作动器正经历由数字化与智能化驱动的深刻变革。技术进步主要体现在以下方面：

智能化深度融合。系统正从传统控制部件向智能控制单元转型，搭载智能传感器与边缘计算模块，实时监测运行状态，通过数据分析预判元件磨损、液压油污染等潜在问题。智能控制算法结合负载动态变化自动调整参数，提升控制精度与稳定性。

集成化与轻量化。电液智能作动器正从传统阀控伺服系统向集成式电静液作动器（EHA）方向加速迭代。高集成度电液伺服阀、智能传感器与先进控制算法的融合，推动产品向更高精度、更快响应和更强自适应能力演进。

国产替代加速。国内企业通过材料替代、工艺优化等突破，推动国产高端阀市场份额扩张。2025年中国头部企业研发投入占销售收入比重平均已达8.5%，在伺服控制、故障诊断等核心软件算法上取得系列突破。

应用领域拓展。电液伺服系统的应用正从传统领域向高端医疗设备（如手术机器人）、深海探测装备、新能源装备等新兴领域渗透。



二、电液伺服系统与伺服作动器工作原理

2.1 电液伺服系统的组成与工作原理

电液伺服系统是一种反馈控制系统，通常由指令装置、控制器、放大器、液压源、伺服元件（伺服阀或伺服泵）、执行元件（液压缸或液压马达）、反馈传感器及负载组成。

其工作原理可概括为闭环控制过程：控制器发出代表期望运动的电指令信号，与传感器检测到的执行机构实际位置（或速度、力）反馈信号进行比较，得出误差信号；该误差信号经放大器放大后驱动电液伺服阀，伺服阀将电信号精确转换为相应的液压油流量和方向输出，推动液压缸或马达产生机械动力驱动负载；传感器持续检测负载实际状态并反馈，控制器不断修正误差，直至负载运动与指令信号完全一致。

2.2 电液伺服作动器的结构组成

电液伺服作动器主要由电液伺服阀、液压作动器（液压缸）及位移传感器三大部分组成。伺服控制器接收指令信号和当前伺服作动器所处的位置信号，将二者的差值经过转换并放大后输出给伺服阀，伺服阀把电信号转换并放大为极性和大小受控的负载流量去驱动液压作动器运动，作动器的位移通过位移传感器反馈给伺服控制器，形成闭环控制。



2.3 电液伺服阀的结构与原理

电液伺服阀是电液伺服系统中最为关键和复杂的元件。喷嘴挡板力反馈两级电液流量伺服阀是应用最广泛的类型之一，其结构可分为两级：

第一级为力矩马达和喷嘴挡板组成的电液转换与功率放大部分。力矩马达由永久磁铁、上下导磁体、控制线圈和衔铁组件组成，衔铁组件由衔铁、弹簧管、挡板和反馈杆组合而成。当控制线圈输入电流信号时，力矩马达在固定磁通和控制磁通相互作用下输出成比例的力矩，使衔铁组件以弹簧管为弹性支撑发生偏转，挡板偏离中位并输出一定位移，使喷嘴挡板可变节流孔液阻发生变化，向阀芯两端输入相应负载流量和压力。

第二级为滑阀液压功率放大部分。在液压力驱动下阀芯运动，由于反馈杆小球插入阀芯中间，阀芯运动带动反馈杆运动产生反馈力矩。当该反馈力矩与喷嘴挡板液压力矩及输入电信号产生的电磁力矩三者达到平衡时，阀芯停止运动，此时阀芯位移与控制电流相对应，伺服阀输出对应的流量，实现用电流控制流量的目的。

2.4 位移传感器的结构与原理

位移传感器用于测量作动器活塞杆位移反馈信号，是实现伺服系统闭环控制的关键环节。传感器主要由电阻组件、刷握组件、座和拉杆等组成。电阻组件包含骨架、电阻体和导电条，电阻体是树脂和石墨的混合物喷涂在绝缘骨架上制成。刷握组件由刷握、导向销和电刷等组成，电刷横跨电阻体和导电条上，将电压信号引到导电条上。刷握组件装在作动器活塞杆上随活塞杆运动，从而实现位移的电信号测量与反馈。



三、伺服作动器活塞杆抖动问题的故障分析

3.1 抖动问题的表现形式

伺服作动器活塞杆抖动问题通常通过以下途径发现：

一是异常响声。在产品测试过程中，通过异常响声发现抖动，如伺服舱空气舵出现明显响声，排除测试干扰后检查作动器发现活塞杆在运动过程中存在抖动。

二是测试曲线异常。伺服作动器线位移曲线输出异常，曲线显示作动器运动过程中存在一定幅度的抖动。实际工程实例中，位移曲线抖动的幅度和表现会有差异。

3.2 外部因素引起的抖动

在对伺服作动器自身结构进行检查之前，首先应对产品上一级和同级影响因素进行系统排查：

（1）喷管负载特性差异。喷管作为伺服作动器的负载，其特性差异会对伺服作动器特性产生影响。当发动机喷管负载压差曲线无异常，且其他作动器匹配该发动机喷管负载无异常时，可排除此模式。

（2）测试系统采集问题。更换不同测试系统多次采集作动器位移曲线，如几次测试中均存在不同程度的曲线抖动，说明在不同测试设备下抖动现象均存在，可排除该故障模式。

（3）地面能源问题。地面能源通常需完成多台产品测试，对比其他作动器测试表现可较易排除此模式。

（4）干扰问题。对比作动器在不同工位、不同能源系统及测控系统下的测试情况，如无明显差异可排除该模式。

（5）伺服控制器问题。当作动器位移和压差曲线变化、角位移测试曲线变化一致时，可排除伺服控制器引起曲线波动的模式。

（6）伺服液压能源问题。对伺服液压能源高压压力曲线进行检查，与其他未出现抖动问题的作动器所用伺服液压源额定工作压力波动情况进行对比，波动水平无明显差异时可排除。

（7）伺服电缆网问题。对伺服电缆网进行导通、绝缘测试，若测试正常则可排除此故障模式。

3.3 内部因素引起的抖动

在排除外部因素后，需从伺服作动器自身结构或影响运动的元件角度分析原因，主要包括三个方面：

3.3.1 活塞杆表面质量问题

当活塞杆外表面存在划伤、表面凹坑等缺陷时，活塞杆运动时输出的位移曲线会存在波动。密封件微渗漏与活塞杆表面微观划痕是容易被忽视的细节。可通过分解伺服作动器，检查活塞杆表面镀铬层是否完整、光洁度是否满足要求来进行排查。解决措施为修复或更换活塞杆。

3.3.2 电液伺服阀产品问题

由伺服阀产品问题造成活塞杆抖动的情况，主要是由于伺服阀零位不稳定或者阀芯运动卡滞，具体包括以下几种情况：

（1）衔铁组件各零件联接处发生松动。衔铁组件由衔铁、弹簧管、挡板和反馈杆组成，通常采用压装或焊接方式联接成一体。该联接发生松动时会造成伺服阀零位不稳定，导致伺服系统的零位补偿电流出现随机变化，从而造成伺服作动器在定点指令位置附近出现抖动。可通过伺服阀空载流量曲线测试检查零位，用手轻触衔铁组件检查伺服阀零位回复情况是否一致来判断。解决措施为更换衔铁组件。

（2）前置级不稳定。前置级不稳定包括衔铁组件在无指令信号时上下摆动和伺服阀喷嘴腔中位压力波动。前者是由于力矩马达纯刚度偏小，衔铁组件振动幅度较高且频率较低时肉眼可观察到，也可通过观察前置级两腔和负载两腔压力表是否稳定来判断，解决措施是对力矩马达进行退磁处理。后者由左右控制喷嘴加工质量差造成（小孔射流表现散射、斜射、分叉），且喷嘴腔中位压力波动还会造成衔铁组件、阀芯位置不稳定。解决措施为先更换油滤节流孔、平衡阻尼器或回油阻尼孔，效果不明显时更换射流质量较好的喷嘴。

需要指出的是，当衔铁组件振动或喷嘴压力波动频率较高时，伺服阀可能出现啸叫并导致作动器两腔出现压差自振。伺服阀在长期使用过程中，弹簧管刚度值因疲劳损坏而降低，会导致劳斯稳定条件被破坏、系统失稳。

（3）反馈杆小球与阀芯配合松动。反馈杆端部小球与伺服阀阀芯中部环槽采用精密的微小间隙配合，实现力反馈回路。当反馈杆小球出现明显磨损后，小球与阀芯环槽的间隙变大，力反馈回路在零位附近处于开环状态，导致伺服阀零位出现波动，最终导致作动器活塞杆往复窜动。检查反馈杆小球表面质量与阀芯配合情况，当小球表面无磨损痕迹，且在光滑平面上阀芯能够滑动时可排除此故障。解决措施为重配反馈杆小球，更换衔铁组件。

（4）伺服阀阀芯运动卡滞。伺服系统通过伺服阀阀芯在阀套中运动的输出流量控制伺服作动器位移。当阀芯或阀套零件存在毛刺，或配合表面存在高点，以及因高温产生形变等情况时，伺服阀滑阀副运动将出现卡滞。阀芯位移变化连续性变差，导致输出流量连贯性变差，作动器活塞杆位移曲线表现出爬行甚至抖动。复测伺服阀分辨率，分解伺服阀检查不同角度下阀芯在阀套内的运动灵活性，当分辨率较大、灵活性相对较差时，该类故障不可排除。解决措施为在满足伺服阀静耗量要求和间隙值要求前提下返修阀芯、阀套或重配阀芯、阀套。

（5）隔爆结构导致的稳定性下降。研究表明，隔爆结构导致衔铁回转中心至喷嘴的距离增大，是系统稳定裕度下降并引发抖动的根本原因。合理减小喷嘴孔径可有效提升稳定性，试验验证喷嘴直径减小35%后系统抖动现象消除，运动平稳性显著改善。

3.3.3 位移传感器产品问题

线位移传感器作为伺服系统的反馈元件，其输出信号稳定性至关重要。若位移反馈信号跳变，则与指令信号比较后经伺服放大器放大的控制信号叠加了跳变信号，馈入系统回路后导致作动器抖动。通常情况下，位移传感器输出异常时解决措施是更换位移传感器。该问题发生的原因包括：

（1）电阻膜或导电条表面存在缺陷。刷握组件的电刷一部分在电阻膜上滑动，另一部分在导电条表面滑动。若电阻膜或导电条与电刷接触的运动轨迹表面存在凹凸不平的缺陷，会导致电刷在行进中产生跳动，输出电压不连续，经伺服控制回路放大后造成作动器活塞杆运动不平稳。在高倍显微镜下检查电阻膜和导电条表面是否有明显缺陷，电刷运动轨迹是否连续，复测电阻膜阻值和线性是否满足技术条件要求，可排除此原因。

（2）电刷散丝。位移传感器电刷散丝会造成电刷接触电阻变化，引起系统运动不平稳甚至出现抖动。检查传感器电刷刷丝，若无散丝现象可排除电刷影响。

（3）刷握导向销偏斜。刷握导向销偏斜时，活塞杆运动过程中导向销与导向槽内壁接触摩擦，传感器刷握运动不平稳，使电刷在板片上运动不连续，输出不连续的位移反馈信号，最终导致作动器活塞杆运动不平稳。可在单工位负载台上进行循环排气，检查导向销有无偏斜、运动是否平稳、导向槽侧壁是否有明显划痕。

3.4 系统非线性因素引起的抖动

从系统动力学角度分析，电液伺服系统本身是非线性动力学系统。研究表明，电液伺服系统在工作过程中的非线性振动，是非线性液压弹簧力引起的“跳跃现象”和非线性摩擦力引起的极限环型振荡共同作用的结果。受非线性因素影响，系统时有抖动现象发生，导致定位精度劣化与控制品质下降。间隙环节已被证实是导致抖动发生的关键诱因之一。此外，输入时滞和输入死区非线性特性也会制约系统动态性能，导致轨迹跟踪精度下降甚至系统失稳。



四、故障解决措施与改进建议

4.1 系统性故障排查流程

针对伺服作动器活塞杆抖动问题，建议按照以下流程进行系统排查：

第一步：外部因素排查。按照先易后难的原则，依次排查喷管负载特性、测试系统采集、地面能源、干扰信号、伺服控制器、伺服液压能源和伺服电缆网等问题。

第二步：活塞杆表面检查。分解伺服作动器，检查活塞杆表面镀铬层完整性和光洁度。

第三步：伺服阀故障排查。依次检查衔铁组件联接可靠性、前置级稳定性、反馈杆小球配合状态、阀芯运动灵活性等。

第四步：位移传感器故障排查。检查电阻膜和导电条表面质量、电刷状态、导向销运动平稳性等。

4.2 设计优化与预防措施

从设计与预防角度，建议采取以下措施：

（1）优化伺服阀结构设计。针对隔爆型等特殊结构，通过合理减小喷嘴孔径提升系统稳定裕度。对衔铁组件进行动力学建模与振动抑制设计，降低自激振动风险。

（2）提高制造与装配精度。严格控制喷嘴加工质量，避免射流散射、斜射、分叉等缺陷。确保衔铁组件各零件联接可靠性，反馈杆小球与阀芯配合精度。

（3）加强质量检测。对位移传感器电阻膜和导电条表面质量进行严格检测。对伺服阀分辨率、静耗量等关键参数进行复测。

（4）引入智能诊断技术。利用模糊故障树分析法对引起“电液作动器输出不稳定”的各个因素进行系统分析。通过监测作动器故障特征概率密度分布相对于正常状态的偏移，实现早期故障检测。



五、技术难点与展望

5.1 当前面临的技术难点

电液伺服作动器在发展中仍面临以下技术挑战：

（1）强非线性与参数摄动问题。电液伺服系统固有的非线性、参数摄动和位置干扰带来跟踪精度下降与稳定性劣化问题。传统控制算法难以完全解决这些问题。

（2）输入时滞与死区非线性。输入时滞主要由信号传输延迟造成，输入死区非线性特性制约系统动态性能，导致轨迹跟踪精度下降甚至系统失稳。

（3）高温与极端环境适应性。高温导致阀芯、阀套形变引发卡滞。超高压（≥70MPa）、高频响（≥1kHz）等极端工况对元件可靠性提出更高要求。

（4）微型化与集成化挑战。行业技术壁垒集中在微型化液压泵与电机一体化设计、高速数字控制算法以及密封材料耐久性三大核心方向。

5.2 未来发展趋势

展望未来，电液伺服作动器将向以下方向发展：

智能化与健康管理。系统将深度融合AI与工业互联网，实现从传统控制部件向智能控制单元的转型。基于PHM（故障预测与健康管理）的智能诊断与预测性维护将成为重要发展方向。

先进控制算法。融合深度强化学习与自适应分数阶滑模控制等智能复合控制策略，有望解决强非线性和参数摄动带来的控制难题。

高可靠性与长寿命。通过材料替代、工艺优化等提升产品可靠性。在密封材料耐久性、抗污染能力等方面持续突破。

国产替代深化。在国家政策支持下，国产高端电液伺服阀市场份额将持续扩张，军民融合技术溢出效应显著。



电液伺服作动器活塞杆抖动问题是一个涉及多学科、多因素的复杂工程问题。本文从电液伺服系统的市场应用与发展趋势出发，系统梳理了电液伺服作动器的工作原理与结构组成，从外部因素和内部因素两个维度对抖动问题的故障机理进行了深入分析。研究表明，活塞杆抖动问题的成因复杂，既可能源于喷管负载、测试系统、能源系统、控制器等外部因素，也可能来自伺服阀衔铁组件松动、前置级不稳定、反馈杆小球磨损、阀芯卡滞以及位移传感器表面缺陷、电刷散丝、导向销偏斜等内部因素。此外，系统本身的非线性特性也是诱发抖动的重要因素。

在故障排除过程中，应遵循“先外后内、先简后繁”的原则，建立系统化的故障排查流程。同时，应从设计优化、制造精度提升、智能诊断技术应用等方面着手，从源头预防抖动问题的发生。随着智能化、集成化技术的不断发展，电液伺服作动器将朝着更高精度、更快响应和更强自适应能力的方向演进。
