为什么米客方德SD NAND不需要主机做垃圾回收？控制器内部机制拆解

选型会上常被问到一个问题：SD NAND要不要主机配合做垃圾回收？答案是不用——不是"建议不用"，是结构上就没给主机留这个口子。主机发标准SD读写命令，GC在芯片内部由控制器自己完成，外部连感知都感知不到。为什么raw NAND不行而它行？这跟控制器的位置直接相关。

一、根源：页写块擦的物理规则

NAND不能像SRAM那样随机覆写：数据按页写入（常见2KB或4KB一页），擦除却按块进行（一块几十上百页），写过的页不擦不能重写。文件系统删文件只释放逻辑地址，旧数据还躺在物理页上。无效页累积、空闲页减少，就必须有人清理：有效数据搬走、整块擦除腾空间，这就是GC。

注意GC不是文件系统的活——FAT、LittleFS看到的是逻辑扇区，不知道物理块在哪，也没有发起块擦除的通道。GC属于FTL的职责。所以问题的本质是：FTL跑在哪？

二、raw NAND：GC压在主机上的三笔账

裸SPI NAND这类raw NAND只暴露读页、写页、擦块三类操作，没有控制器、没有FTL，GC必须由主机固件实现，代价体现在三笔账上。资源开销：搬数据要CPU拷贝、RAM做页缓存、Flash空间存映射表和坏块表，MCU上这些资源本来就紧。掉电风险：GC进行到一半断电，映射表和块状态处于中间态，恢复逻辑要自己设计，测试覆盖到什么程度往往心里没底。寿命博弈：选块策略直接影响磨损均衡效果，策略粗糙会让热点块提前耗尽P/E次数，调好算法需要对NAND物理特性有相当深的理解。

说白了，raw NAND把管理责任全甩给了主机。大处理器上不算事，MCU场景等于每个项目都在重复造同一套轮子，造得好不好全看团队功底。

三、SD NAND：控制器把FTL整个包了

SD NAND在颗粒和主机之间加了一层硬件——Flash控制器。内部是三层：底层NAND阵列，仍遵循页写块擦；中间控制器固件，即完整FTL，映射、GC、坏块管理、磨损均衡、掉电保护全在这一层；上层标准SD/SPI接口，只暴露512字节扇区的块设备抽象。

主机和物理阵列之间隔着控制器固件，能操作的最小单位是逻辑扇区，根本接触不到物理块——SD协议里压根没有"擦块"这个命令。主机连块擦除都发起不了，主机GC自然无从谈起。这不是功能裁剪，而是接口抽象层面的彻底隔离。

GC内部链路是这样跑的：日志结构写入，新数据写新页、旧页置无效；控制器持续统计各块无效页比例和擦写次数；空闲块低于水位线启动回收，按"无效页多且兼顾磨损"的策略选块；有效页经ECC校验后搬移、映射同步更新；原块擦除归还空闲池。掉电保护固件全程介入，配合内部储能电容保证映射和搬移数据一致，米客方德工业级SD NAND经过12万次随机掉电测试，覆盖的就是回收中断这类异常路径。OP冗余空间从物理容量中预留，主机不可见。

四、"零干预"的边界

主机不做GC，不代表完全透明，两点要清楚。一是写入延迟抖动：GC与写入并发时个别写命令响应变长，这是所有受管NAND（SD NAND、eMMC、SD卡都属于这一类）的固有表现，超时留余量、文件系统带重试即可，读操作延迟稳定。二是容量差异：标称与可用容量的差值，一部分是文件系统格式开销，一部分是内部OP，比例由厂商按颗粒类型调校好，不能也不用调整。

反过来，主机虽不能干预GC，却能观测它的结果：Smart Function提供累计写入量、坏块数、剩余寿命、掉电次数等健康参数。实用做法是用这些数据做长期记录，配合H2testw这类填充测试跑写满循环，会观察到一个规律——存储占用越接近满容量，空闲块越少，GC越频繁，写入抖动也越明显。主机调不了GC参数，但容量规划时给空闲块留缓冲，本身就是在给回收创造空间。

顺便澄清一个常见疑问：有人觉得主机不做GC就"失去控制权"，其实该控制的层面主机仍然握在手里——文件系统的簇大小、写入策略、文件布局都由主机决定，而这些恰恰决定了数据冷热分布和碎片化程度，反过来影响内部GC效率。日志类应用采用追加写、定期整段删除的模式，无效页成片出现，回收效率很高；频繁小文件随机覆盖写的模式，则会把块切得很碎，回收时搬运量大。应用层把写入模式设计好，比干预芯片内部机制有效得多。

五、本质：从"裸设备"到"受管设备"

SD NAND不需要主机做GC，根本原因是它属于managed NAND（受管NAND）架构：NAND阵列加内置控制器，FTL在芯片内闭环。eMMC、UFS同理，主机也不做GC；raw SPI NAND属于raw NAND架构，管理责任天然在主机。

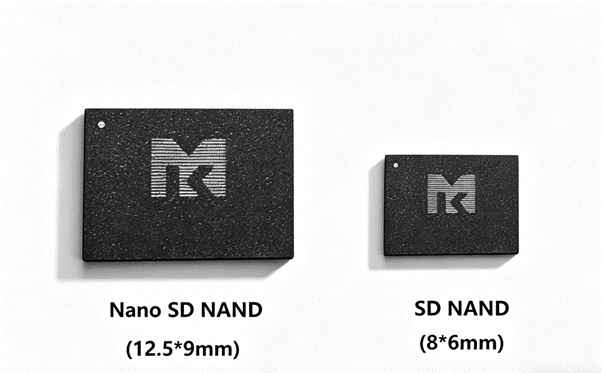

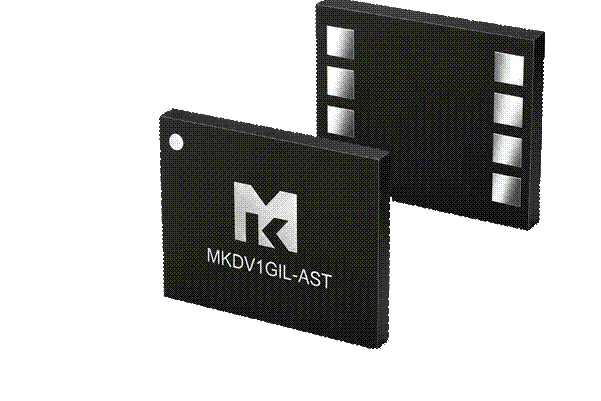

两类架构没有绝对优劣，只有场景适配：raw NAND胜在成本和灵活性，适合有能力自研FTL的团队；受管方案胜在开发简单、行为确定、可靠性有厂商测试背书，适合MCU资源有限、项目周期紧、又要求宽温与掉电可靠的工控、车载、医疗产品。以米客方德MKDV系列为例，SLC颗粒P/E寿命10万次、工作温度-40℃到85℃、LGA-8封装仅6×8mm，1Gb到8Gb各容量软硬件Pin-to-Pin兼容，后期扩容不改板、不重画PCB，就是典型的受管NAND形态。选型时把"GC谁来做"这笔账算进去，决策就清晰了——你买的不只是存储容量，还有一整套已经验证过的闪存管理能力。
