Nordic 蓝牙芯片为什么能做到行业领先的低功耗？



智能手环充一次电用半个月，电子价签一颗纽扣电池撑好几年，贴在胳膊上的血糖仪连续工作 14 天不用充电——这些设备背后，都有一颗低功耗蓝牙芯片在默默工作。

在蓝牙低功耗（BLE）芯片领域，Nordic是一家经常被提到的挪威公司。从 nRF52 到 nRF54，两代产品迭代下来，功耗数据一直在往下走。



低功耗为什么重要？



蓝牙物联网设备和手机不一样——它们大多靠纽扣电池或干电池供电，有些甚至埋在墙体里、贴在货物上，几年都没法充电。对这些设备来说，功耗不是一个"体验加分项"，而是决定产品能不能做出来的前提。

· 智能戒指：体积比手表还小，电池容量只有几十毫安时，芯片必须在毫瓦级工作

· 连续血糖监测（CGM）：贴在皮肤上14 天，期间不能充电，还要持续采样和传输

· 电子价签：超市货架上成千上万颗，换一次电池的人工成本比电池本身还贵

· 工业传感器：部署在管道、桥梁、集装箱上，要求电池寿命5 年以上

这些场景的共同诉求是：芯片在大部分时间里休眠，只在需要传输数据的瞬间醒来，干完活立刻再睡。 谁能把"休眠"和"醒来干活"的功耗都压下去，谁就能做出续航更长、体积更小的产品。



Nordic 低功耗的几个技术支点






1. 自研 2.4 GHz 无线电：收发电流压到毫安级

蓝牙芯片的功耗大头在射频部分——接收和发射数据时，无线电模块是主要耗电来源。Nordic 多年来坚持自研 2.4 GHz 多协议无线电，经过多代迭代，射频电流逐步下降。

以 nRF54L15 为例，射频功耗为：

工作状态	电流（3.0 V 供电）
蓝牙 LE 接收（1 Mbps）	3.4 mA
蓝牙 LE 发射（0 dBm）	4.8 mA
蓝牙 LE 发射（+8 dBm）	9.8 mA

作为对比，上一代 nRF52840 在相同条件下接收电流约 5.9 mA、发射 0 dBm 约 6.4 mA。新一代在发射功率更高的情况下，收发电流反而更低。

2. 多档位睡眠模式：深度睡眠低至 0.7 μA

物联网设备 99% 的时间处于睡眠状态，睡眠电流往往比 active 电流更影响整体续航。nRF54L 系列提供了多个睡眠档位：

· System OFF：低至0.7 μA，相当于芯片几乎完全断电，只保留唤醒引脚

· System ON（IDLE）：约2.9 μA，保留全部内存和外设状态，可以快速唤醒

· Constant Latency（恒定延迟）：适合需要快速响应的连接场景

这种分级设计让开发者可以根据产品需求灵活取舍——不需要快速响应的传感器用 System OFF 把功耗压到更低，需要保持连接的手环用 System ON 换取唤醒速度。

3. 处理效率：193 CoreMark/mA 意味着什么

CPU 性能不是越强越好，而是单位功耗能完成多少运算。nRF54L15 的处理效率达到 193 CoreMark/mA（3.0 V 供电），也就是说每消耗 1 mA 电流能跑出 193 分的 CoreMark。

这个指标的实际意义是：同样的算法任务，nRF54L 用更短的时间就能跑完，然后立刻回到睡眠状态。运算越快，睡眠时间越长，整体功耗越低。 这也是为什么 nRF54L 系列在 CPU 性能翻倍的同时，整体功耗反而下降了。

4. 精细的电源域管理：不用的模块彻底断电

nRF54L 系列把芯片内部划分为多个独立电源域，每个外设（UART、SPI、ADC、PWM 等）都可以单独开关。不需要的模块直接断电，而不是仅仅"时钟门控"——后者虽然停了时钟，但漏电流依然存在。

Nordic 官方开发者学院的功耗练习中专门提到：合理选择外设所在的电源域，可以显著降低电池供电设备的电流消耗。 这也是为什么同样一颗芯片，不同开发者写出来的固件续航能差出一倍。

从nRF52到nRF54






nRF52 系列

型号	封装	RAM	Flash	主频
nRF52810	QFN48	24 KB	192 KB	64 MHz
nRF52811	QFN32	24 KB	192 KB	64 MHz
nRF52820	QFN40	32 KB	256 KB	64 MHz
nRF52832	QFN48 / WSP-48 / QFN73 / QFN40	32–128 KB	256–512 KB	64 MHz

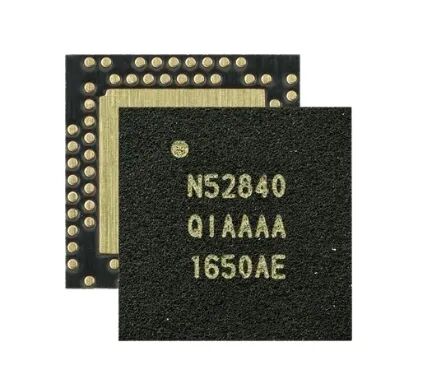

nRF52840	AQFN-73	256 KB	1 MB	64 MHz

nRF52 系列采用 Cortex-M4F 内核，主频达到 64 MHz，处理能力相比前代大幅提升。同时产品线开始分层：从入门级 nRF52810 到旗舰 nRF52840，RAM 从 24 KB 到 256 KB，Flash 从 192 KB 到 1 MB，覆盖不同成本和性能需求。nRF52832 至今仍是大量量产产品的主力选择。

nRF54 系列

型号	封装	RAM	Flash
nRF54LS05A	QFN48	64 KB	0.5 MB
nRF54LS05B	QFN48	96 KB	0.5 MB
nRF54L05	QFN48/52/40	96 KB	0.5 MB
nRF54L10	QFN48/52/40	192 KB	1.0 MB
nRF54L15	QFN48/52/40	256 KB	1.5 MB
nRF54LM20A	QFN52 / CSP98	512 KB	2 MB
nRF54LM20B	CSP98	512 KB	2 MB
nRF54H20	QFN / CSP	1 MB	2 MB

nRF54 系列采用 Cortex-M33 内核，引入 PSA Level 2 硬件安全认证，支持蓝牙 5.4/6.0、Thread、Matter 等多协议。命名规则也更清晰：L 系列主打低功耗，H 系列主打高性能，LM 系列集成 NPU 面向边缘 AI，LS 系列是入门级成本优化款。



选型参考：不同需求怎么选



选芯片最容易犯的错，是盯着最高性能的型号选，结果 RAM 和 Flash 大半用不上，平白增加成本。更务实的做法是先问自己三个问题：

· 应用需要多大RAM？ 简单的蓝牙透传、遥控器、信标，24–64 KB 足够；跑复杂协议栈或带算法，才需要 128 KB 以上

· 需要哪些无线协议？ 只用蓝牙 LE，nRF52 系列就够；需要 Thread/Matter 多协议，才考虑 nRF54H 系列

· 对成本和体积有多敏感？ 大批量消费类产品，每颗省一块钱都很关键；医疗和工业则更看重稳定性和续航

· 简单功能、成本优先（蓝牙串口、遥控器、普通信标、数据透传）：nRF52810 是性价比之选，24 KB RAM + 192 KB Flash 跑基础蓝牙应用完全够用，没必要为用不上的性能买单

· 主流穿戴和IoT（手环、门锁、传感器、需要稍大内存）：nRF52832 是经过大量量产验证的主力型号，64 KB RAM + 512 KB Flash 覆盖大多数场景；如果新项目追求更低功耗，可评估 nRF54L05/L10

封装方面，nRF54L 系列提供 QFN48、QFN52、QFN40 多种选择，nRF54LM20 和 nRF54H20 还有 CSP98 晶圆级封装，适合对体积要求高的可穿戴产品。

低功耗不是一个单一指标，而是射频、架构、电源管理、软件协议栈共同优化的结果。从nRF52810 的 24 KB RAM 到 nRF54H20 的 1 MB RAM，两代产品在性能提升数十倍的同时，功耗反而下降了近一半，这背后是十多年持续的架构迭代和工艺优化。

对于正在做蓝牙物联网产品的团队来说，选芯片不只是看参数表上的电流数字，更要看开发工具链、协议栈成熟度、供货稳定性和长期技术支持。Nordic 的 nRF Connect SDK 和开发者社区经过多年积累，在降低开发门槛方面也有不少优势。
