18‑36W 内置 SiC 碳化硅 PSR｜LP3798EXM (EAM/EBM/ESM) 多子型号平台方案解析

中小功率快充适配器市场，内置碳化硅 SiC 的原边 PSR 方案凭借更低外壳温升、良好 EMI 性能，越来越多被电源项目选用。LP3798EXM 是芯茂微 LANDP 推出 ASOP‑6 封装原边反馈恒压恒流控制器，内置大于 750V SiC 功率管，同时支持 DCM、CCM 两种工作模式，无需光耦与 TL431；同封装下分出 EAM、EBM、ESM 三款子型号，引脚完全兼容，依靠 SiC 管导通电阻区分功率等级，硬件平台复用，仅需要调整变压器与 CS 采样参数，即可覆盖 18‑36W 功率段；芯片集成可编程线缆补偿、±3% 频率抖频、内置软启动，全套完备保护，降低整机外围器件数量。本文对子型号选型、器件参数、应用拓扑、PCB 要点、量产调试做完整解析，方便工程师做物料兼容评估。

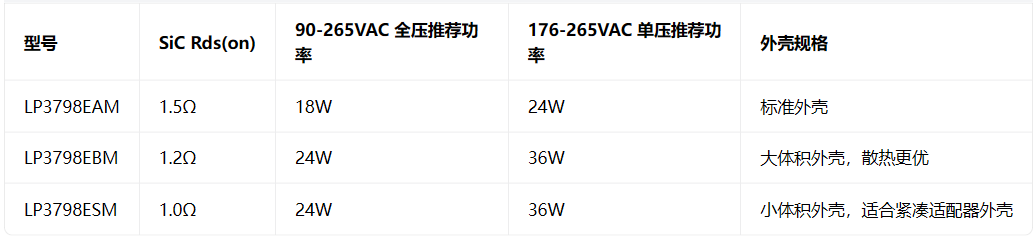

一、子型号选型区分

封装统一 ASOP‑6，管脚完全兼容，差异来自内置 SiC MOS 的 Rds (on) 以及适配功率

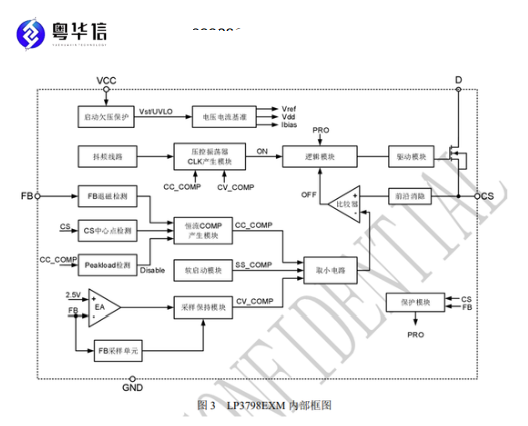

二、管脚定义与核心电气参数

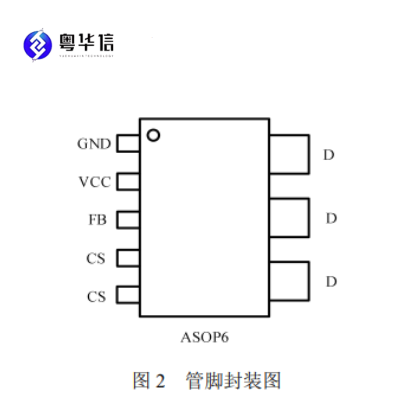

ASOP‑6 管脚：GND、VCC、FB、CS、D、D

• SiC 功率管耐压：＞750V
• VCC 启动典型 16.5V；VCC‑UVLO 典型 11.6V；VCC 过压钳位 37V
• 启动电流典型 2uA；最大工作频率 100kHz，最小频率 125Hz
• ±3% 频率抖动，改善 EMI 传导辐射
• 内置 13.5ms 软启动；斜坡补偿，支持 CCM 连续导通模式
• FB 多功能引脚：电压检测、退磁检测、输入欠压、输出过压、短路检测
• CS 引脚做原边峰值电流采样；最大占空比 75%
• 保护：输入欠压、FB/CS 开短路、输出短路、输出过压、电感过流、OTP 过温 150℃

三、功率覆盖与整机方案

全电压 90‑265VAC，覆盖 18‑36W 快充适配器、路由器、机顶盒、安防隔离电源；PSR 原边架构，省去光耦、TL431；变压器辅助绕组给 VCC 供电；FB 完成退磁与输出采样；CS 接采样电阻做峰值电流检测；次级搭配肖特基或者同步整流提升效率。

供货配套：LP3798EXM 系列原装货源稳定，常备批量物料，支持锁料锁产能，适配工厂大批量排产、紧急补料需求，建议纳入 BOM 兼容备选物料池。

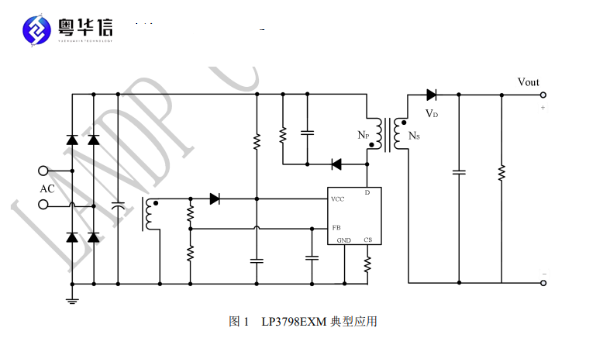

四、典型应用电路简述

AC 市电整流滤波接到变压器初级；芯片 D 引脚接 SiC 漏极；CS 串联电流采样电阻到功率地；FB 接收变压器辅助绕组反馈信号；VCC 由辅助绕组供电；内置软启动上电抑制冲击电流；重载进入定频 CCM，轻载降频进入变频模式，兼顾效率与音频噪声表现。

五、PCB 布局硬性规范

1. VCC 旁路电容必须紧靠 VCC‑GND 焊盘，保障启动、轻载工况供电稳定；
2. CS 采样电阻地线直接回到母线电解负极，禁止长共地走线，防止地弹噪声造成限流漂移；
3. FB 分压网络靠近 FB 引脚，远离变压器磁芯、D 高压功率走线，避免磁场耦合采样漂移；
4. D 引脚 SiC 功率焊盘充分铺铜散热；ESM 小外壳版本更要重视铜皮设计；
5. 初级功率环路尽量缩小；功率地与信号地单点汇合。

六、量产调试高频故障及整改

1. 重载功率随输入电压漂移：复核 CS 采样电阻精度，确认 OCP、斜坡补偿参数；
2. CCM 工况出现次谐波振荡：核查斜坡补偿配置，减小 CS 回路寄生电感；
3. EMI 余量不足：打开内置 ±3% 抖频，压缩初级环路，增加 RC 吸收；
4. 满载温升偏高：EAM 不要超功率使用；EBM/ESM 加大 D 引脚铺铜，复核变压器漏感；
5. 保护频繁误触发：检查 FB、CS 外围器件，确认 VCC 辅助绕组供电区间。

七、选型配套说明

EAM 适合 18‑24W 常规项目；追求满载散热选 EBM 大外壳；适配器外壳空间紧张选 ESM 小外壳；三颗型号 PCB 兼容，更换型号仅调整变压器与 CS 电阻。副边效率升级可以搭配芯茂微 LP15R060S 同步整流；小功率降级可以选用 LP3667BH。

内置 SiC‑PSR 方案，CCM 模式对 PCB 寄生、变压器漏感很敏感。样机测试指标好看，量产容易出现温升、保护误触发，很多不是芯片本体问题，来自磁性器件离散性和布线。供应链多变环境，储备经过完整评估的备选物料，降低项目断供延期风险。粤华信作为芯茂微电子一级代理商，可提供原厂规格书、产线参考设计，FAE 协同协助工程师样机转量产。
