5W 全宽压极简 BOM PSR｜LP3667BH 自供电适配器方案解析

5W 档位是消费类小功率电源的主流档位，大量用于 TWS 充电仓、小夜灯、小家电配件，追求 BOM 精简、变压器简化。LP3667BH 是芯茂微 LANDP SOP7L 封装自供电 PSR 控制器，全宽压 90‑265VAC，整机最大 5W；内置 850V 高压 BJT；内置启动电路、FB 下偏电阻；省去外部启动电阻、辅助绕组 VCC 供电二极管；自带线缆补偿，待机功耗≤75mW，全套保护，适合 5V1A 隔离充电器、LED 驱动电源。

一、管脚定义与核心电气参数

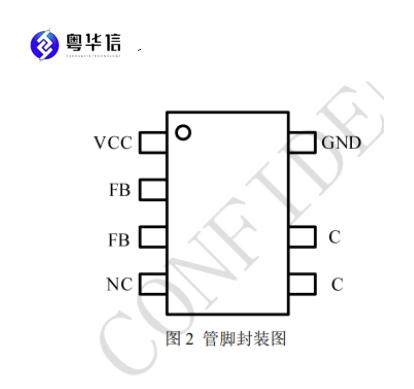

封装 SOP7L；管脚：1‑VCC，2‑FB，3‑FB，4‑NC，5‑C，6‑C，7‑GND

• AC 输入 90‑265VAC；推荐整机输出功率 5W，典型 5V1A
• 内置 BJT Vcbo=850V；内置峰值电流 Ipk 典型 330mA
• VCC 启动典型 4.2V；UVLO 典型 2.8V；VCC 钳位 5.1V
• 启动电流＜1uA；待机电流＜60uA；最大工作频率 60kHz
• FB 基准典型 1.2V；满载线缆补偿电流
• LEB 前沿消隐 450ns；最小工作频率 100Hz
• 保护：VCC 钳位 / 欠压、输出短路打嗝、过温 OTP150℃

二、功率覆盖与整机方案

整机 5W，采用双绕组 PSR 变压器，无光耦、无 TL431；芯片自供电架构，省去启动电阻、辅助绕组供电二极管，外围元器件数量做到最少。

供货配套：LP3667BH 原装货源稳定，常备批量物料，支持锁料锁产能，适配工厂大批量排产、紧急补料，建议纳入 BOM 兼容备选物料池。

三、典型应用电路简述

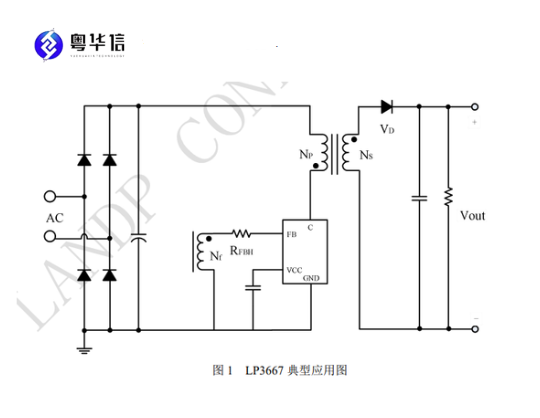

AC 整流滤波接入变压器初级；C 引脚接内置功率三极管；FB 引脚接 RFBH 上偏电阻采样辅助绕组电压；VCC 由芯片内部自供电；次级二极管直接整流输出，内置线缆补偿改善线材压降。 输出电流公式：\(Iout=\frac{1}{4} × I_{PK} × \frac{N_{P}}{N_{S}}\)

四、PCB 布局硬性规范

1. VCC 旁路电容紧靠 VCC‑GND 焊盘，保障上电启动、轻载供电稳定；
2. FB 分压上偏电阻靠近 FB 引脚，远离变压器磁芯，抑制磁场采样漂移；
3. C 引脚功率焊盘加大铺铜，改善 BJT 散热；
4. 原边功率环路尽可能缩小，降低 EMI；
5. 功率地与信号地单点汇合至母线电解负极。

五、量产调试高频故障

1. USB 长线输出跌落：启用内置线缆补偿，微调 RFBH 上偏电阻；
2. 轻载出现啸叫：优化变压器气隙参数；
3. 低温上电重启异常：VCC 电容选用低 ESR 陶瓷电容；
4. 输出电压漂移：FB 走线远离高压功率噪声。

六、典型应用场景

• TWS 耳机充电仓 5V1A 隔离充电器；
• 小夜灯、香薰机 5W 小家电适配器；
• IoT 传感器、无线门铃小功率隔离电源；
• 5W LED 恒压驱动；传统 RCC 方案升级换代。

七、选型配套说明

向下兼容 3W 项目选 LP3667A；向上升级功率可评估 LP3798EXM SiC 系列；副边可以搭配同步整流芯片提升整机效率。

5W PSR 方案对变压器工艺、PCB 布线敏感，样机指标容易达标，批量会出现输出精度离散。供应链多变环境，储备经过评估的备选物料，降低项目延期风险。粤华信作为芯茂微电子一级代理商，可提供原厂规格书、产线参考设计，FAE 协同协助工程师完成样机到大货落地
