SMT贴片机全解析:从设备原理到可组装性设计,工程师必知的那些事

描述



在电子制造行业,SMT贴片机是当之无愧的“生产主力”。无论是消费电子、计算机、通讯设备还是汽车电子,几乎每一块PCB都要经过贴片机的精准贴装才能变成完整的PCBA。作为工程师,你可能每天都在和贴片机打交道,但你真的了解它的工作原理和潜在局限吗?更重要的是——你的设计,真的能让贴片机顺畅地把元器件贴上去吗




PART 01

SMT贴片机的定义与分类



SMT贴片机是一种将表面贴装元器件(SMD)自动化贴装到PCB电路板上的设备。根据贴装方式,可分为在线贴装和离线贴装两种——前者元器件在传送带上运行、贴片机自动完成贴装;后者则需将元器件固定在PCB上后再移至贴片机操作。

根据元器件尺寸和精度要求,贴片机也有多种型号规格,最大贴装速度、精度、贴装数量等参数各不相同。面对繁多的设备参数,工程师们往往需要根据产品定位和产能需求做出权衡——但无论选择哪种设备,设计的可制造性才是决定生产成败的关键。




PART 02

贴片机的工作原理



贴片机的运行依赖三大子系统的协同配合:

● 机械系统是核心骨架,包括机身、传动系统和控制系统,负责板卡与治具的运动控制。

● 光学系统是贴片机的“眼睛”——通过激光头发射激光束确定元器件在PCB上的位置和角度,反射镜则负责调整焦距和方向以保证贴装精度。

● 控制系统则是“大脑”,通过计算机程序对整个贴片过程进行自动化控制和监测。

听起来很完美?但现实往往很骨感——再精密的设备,也弥补不了设计本身的缺陷






PART 03

两类主流贴片机深度对比



● 拱架型贴片机

元件送料器与PCB固定不动,贴片头在两者之间来回移动,将元件从送料器取出、调整位置与方向后贴放于基板上。

【优势】系统结构简单,可实现高精度,适用于各种大小和形状的元件(包括异型元件),送料器支持带状、管状、托盘等形式,适合中小批量生产。

【短板】贴片头来回移动距离长,速度受限。

位置调整方式经历了从机械对中到激光识别、再到相机识别的演进——目前主流采用相机识别配合X/Y坐标系统调整位置、吸嘴旋转调整方向。

● 转塔型贴片机

元件送料器置于单坐标移动的料车上,PCB置于X/Y坐标移动的工作台上,贴片头安装在转塔上。工作时,料车将送料器移至取料位置,吸嘴取件后经转塔转动180°到贴片位置,过程中完成位置与方向调整。

【优势】转塔上安装十几到二十几个贴片头,各动作可在同一时间周期内完成,实现真正意义上的高速度——目前最快可达0.08~0.10秒/片元件。

【短板】贴装元件类型受限,价格昂贵。

无论设备多先进,如果PCB设计本身存在可组装性问题——器件间距不足、焊盘设计不合理、BOM与封装不匹配——再快的贴片机也无能为力






PART 04

贴片机过程能力验证



贴片机的精度验证通常采用玻璃心子法——将140引脚、0.025”脚距的QFP焊盘镶印在玻璃基板上,通过贴装后测量X、Y和θ旋转方向的偏移来判断设备能力。

验证标准相当严苛:任何贴装位置不能超出±0.003”或±0.2°的规格,X/Y偏移平均值不超过±0.0015”,标准偏移量在0.0006”范围内,Cpk(过程能力指数)须大于1.50。

但这里有个残酷的现实:即便贴片机Cmk达标,如果PCB设计存在隐患——比如焊盘间距不匹配、器件到板边距离不足、缺少mark点——贴片机再精密也贴不出好板子。80%的制造缺陷其实可以在设计阶段就被发现和改善






PART 05

设计时未现,产线暴雷问题



很多工程师都有过这样的经历:PCB设计完成、DRC检查通过、信心满满地送去SMT生产,结果——

● BOM与封装不匹配:BOM里写的是插件双向二极管,PCB封装却是贴片二极管封装,板子做出来元器件根本焊不上去。

● 器件间距不足:布局时没考虑组装空间,产线上两个器件“打架”,贴片机无法作业,返修更是无从下手。

● 器件到板边太近:过贴片机时板边器件直接被导轨撞飞,拼版生产时V-CUT工序甚至可能割坏焊盘。

● CHIP焊盘设计不合理:焊盘过长或大小不一致,回流焊时器件拉偏甚至“立碑”。

● 缺少mark点:贴片机没有位置识别点,贴装精度无从保证。

● 位号超长:位号超过5位数字,部分贴片机识别不了。

这些问题,等到产线才发现,轻则改板重做、项目延期,重则整批报废、成本失控。




PART 06

把SMT问题消灭在设计阶段



与其在产线旁焦头烂额,不如在设计阶段就把问题揪出来。华秋DFM——国内首款免费的PCB可制造性和PCBA装配分析软件,就是为解决这些问题而生。

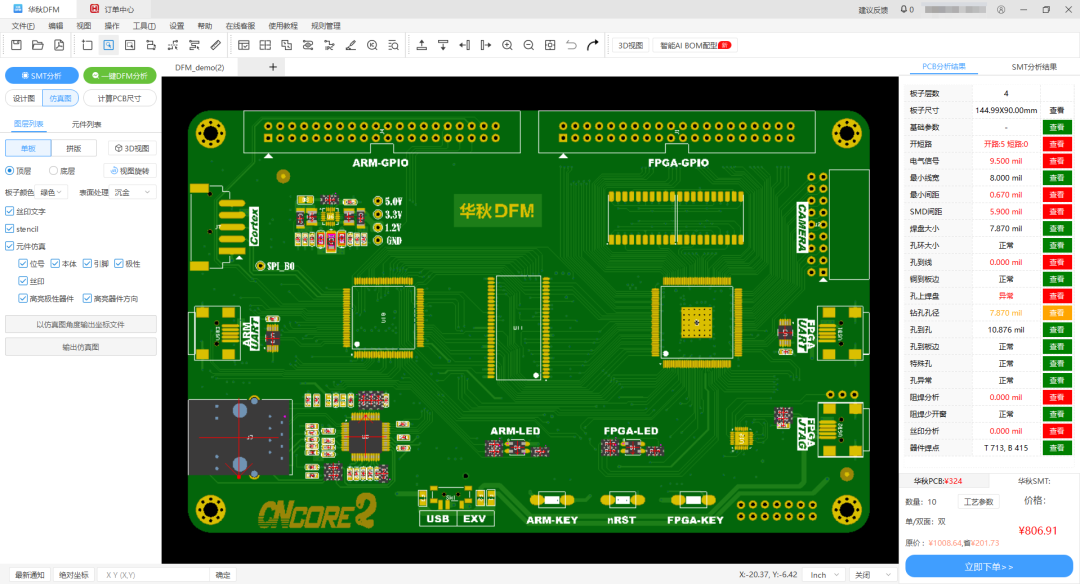

● 一键SMT分析,精准预判贴装隐患

华秋DFM针对PCBA组装开发了1200+细项检查规则,基本涵盖所有可能发生的组装性问题:

【器件分析】元器件间距是否足够、器件到板边/导轨距离是否安全、丝印是否被遮挡

【引脚分析】引脚数是否匹配、位号长度是否超标、贴片/通孔/按压引脚是否合规

【焊盘分析】Chip焊盘间距/长度是否合理、焊盘是否有连线、mark点数量和位置是否正确

● 真实案例:BOM与封装不匹配,整批差点报废

某工程师设计的板子,BOM中位号D4、D5、D8的型号是P6KE6.8CA(插件双向二极管),但PCB封装却画成了DFN1610贴片二极管封装。如果不是用华秋DFM的组装分析功能提前发现,这批板子做出来就是废板——几十万的损失,一次点击就能避免

● 3D视图:贴完效果提前看

华秋DFM支持3D视图功能,模拟1:1实物效果,清晰展示SMT组装效果。设计数据实现3D传递,精准匹配元器件模型库,组装缺陷直观可见——不用等到产线,软件里就能看到贴完长什么样

● 更多实用功能,覆盖全流程

【支持主流EDA文件导入】一键导入Allegro、Altium、Protel、PADS、Gerber、ODB++、KiCad等格式

【BOM比对】自动比对BOM与PCB封装,避免采购错误元器件

【可焊性分析】识别存在虚焊风险的焊盘及走线方式

【1200+细项检查规则】涵盖PCB制板与SMT加工的各类生产隐患

● 工程师怎么说?

“以前是我们追着工厂改,现在是软件帮我们提前发现问题。”

“我们之前出过一批板子,就是因为焊盘和器件规格不一致,导致整批报废。如果早点用DFM检查,这批板子根本不会出错。”

用2-3分钟完成上千项检查,把“事后补救”变成“事前预防”——这就是华秋DFM的价值。

smt




点击下方链接,免费下载华秋DFM,在投板前发现隐藏的设计风险、告别高价DFM工具、让SMT生产一次通过。

★ 官网下载:https://dfm.hqpcb.com

华秋DFM——让设计与制造说同一种语言,让SMT问题消灭在生产之前。
