高压60V降压转5V,3.3V,12V电源芯片前端设计

输入60V降压5V/3.3V/12V方案测试报告

PW2153 / PW2815 / PW8600  实测对比

测试项：转换效率 · 热性能 · 静态功耗 · 典型应用 测试条件：Vin=60V, Vout=5V/3.3V/12V

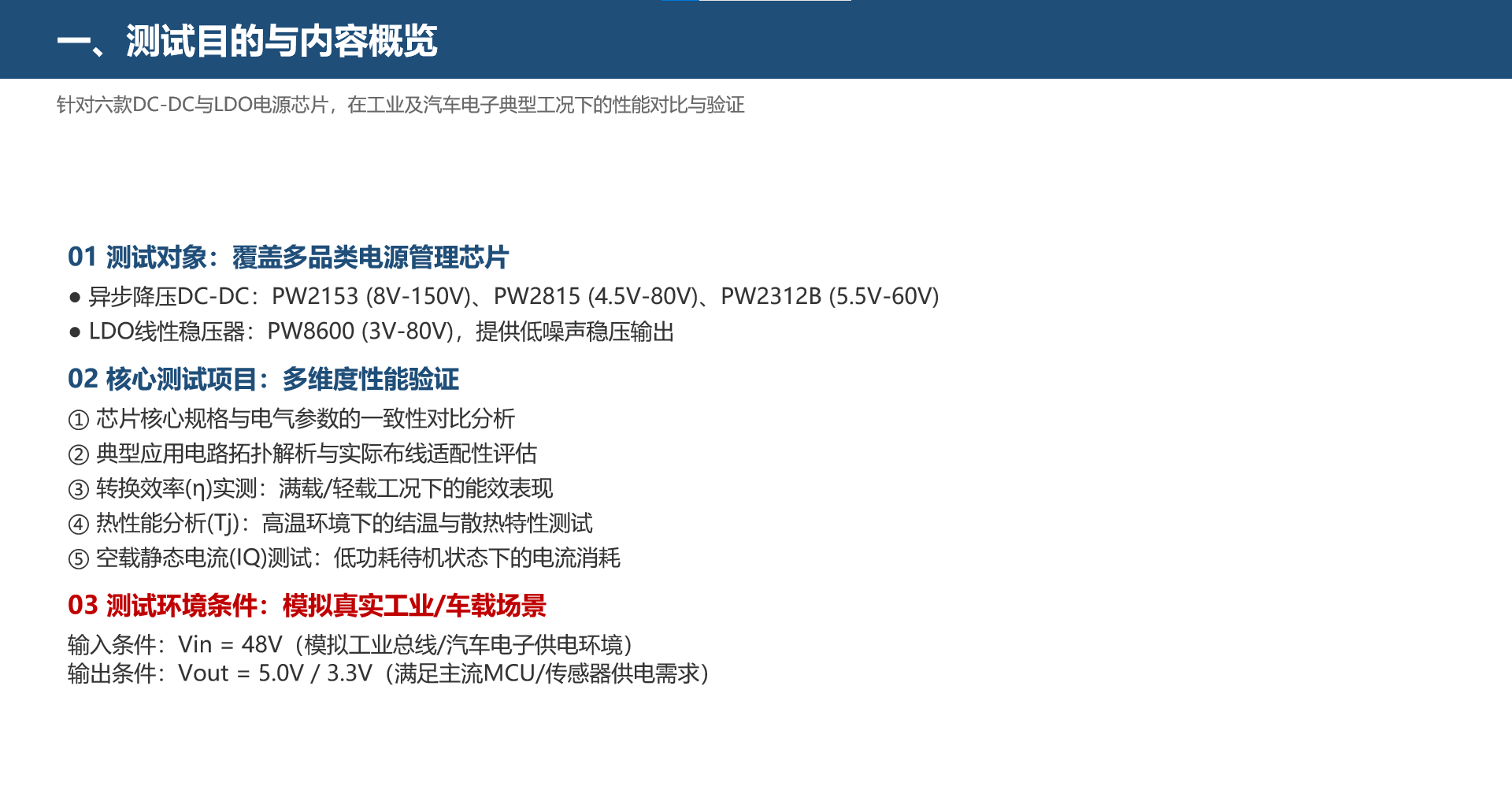

一、测试目的与内容概览

针对六款DC-DC与LDO电源芯片，在工业及汽车电子典型工况下的性能对比与验证

01 测试对象：覆盖多品类电源管理芯片

• 异步降压DC-DC：PW2153 (8V-150V)、PW2815 (4.5V-80V)、PW2312B (5.5V-60V)
• LDO线性稳压器：PW8600 (3V-80V)，提供低噪声稳压输出

02 核心测试项目：多维度性能验证

① 芯片核心规格与电气参数的一致性对比分析

② 典型应用电路拓扑解析与实际布线适配性评估

③ 转换效率(η)实测：满载/轻载工况下的能效表现

④ 热性能分析(Tj)：高温环境下的结温与散热特性测试

⑤ 空载静态电流(IQ)测试：低功耗待机状态下的电流消耗

03 测试环境条件：模拟真实工业/车载场景

输入条件：Vin = 48V（模拟工业总线/汽车电子供电环境）

输出条件：Vout = 5.0V / 3.3V（满足主流MCU/传感器供电需求）

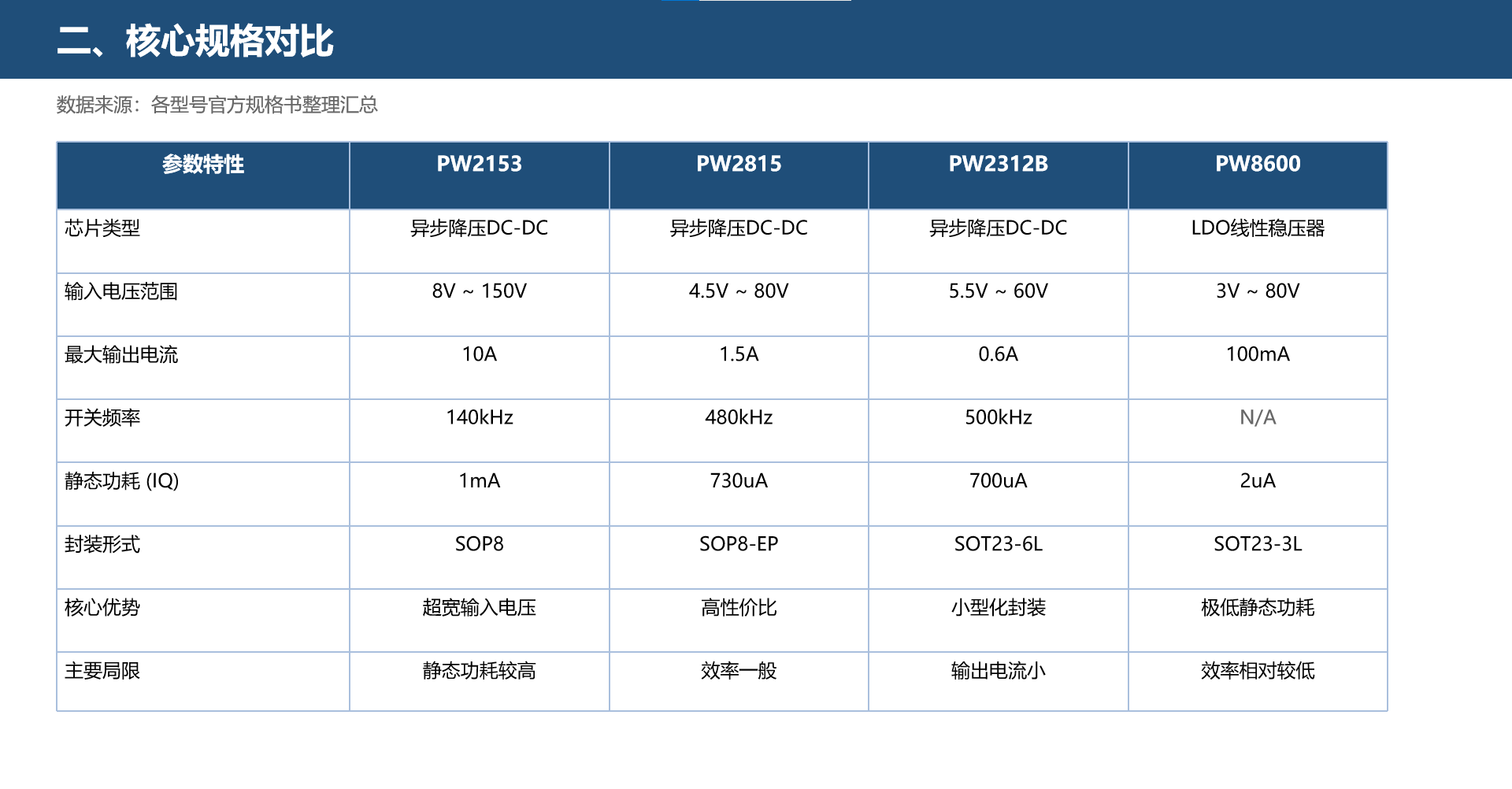

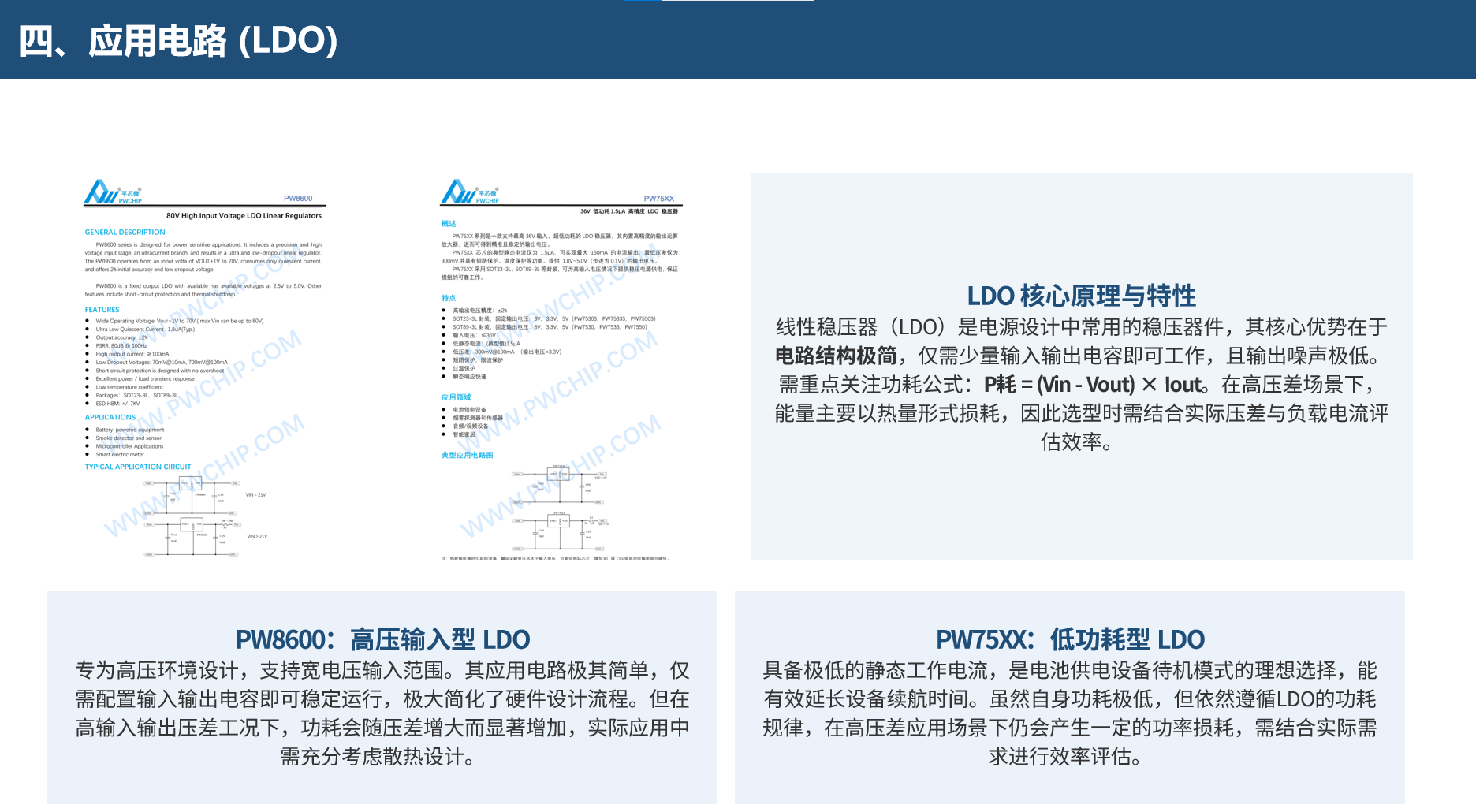

四、应用电路 (LDO)

LDO 核心原理与特性

线性稳压器（LDO）是电源设计中常用的稳压器件，其核心优势在于电路结构极简，仅需少量输入输出电容即可工作，且输出噪声极低。

需重点关注功耗公式：P耗 = (Vin - Vout) × Iout。在高压差场景下，能量主要以热量形式损耗，因此选型时需结合实际压差与负载电流评估效率。

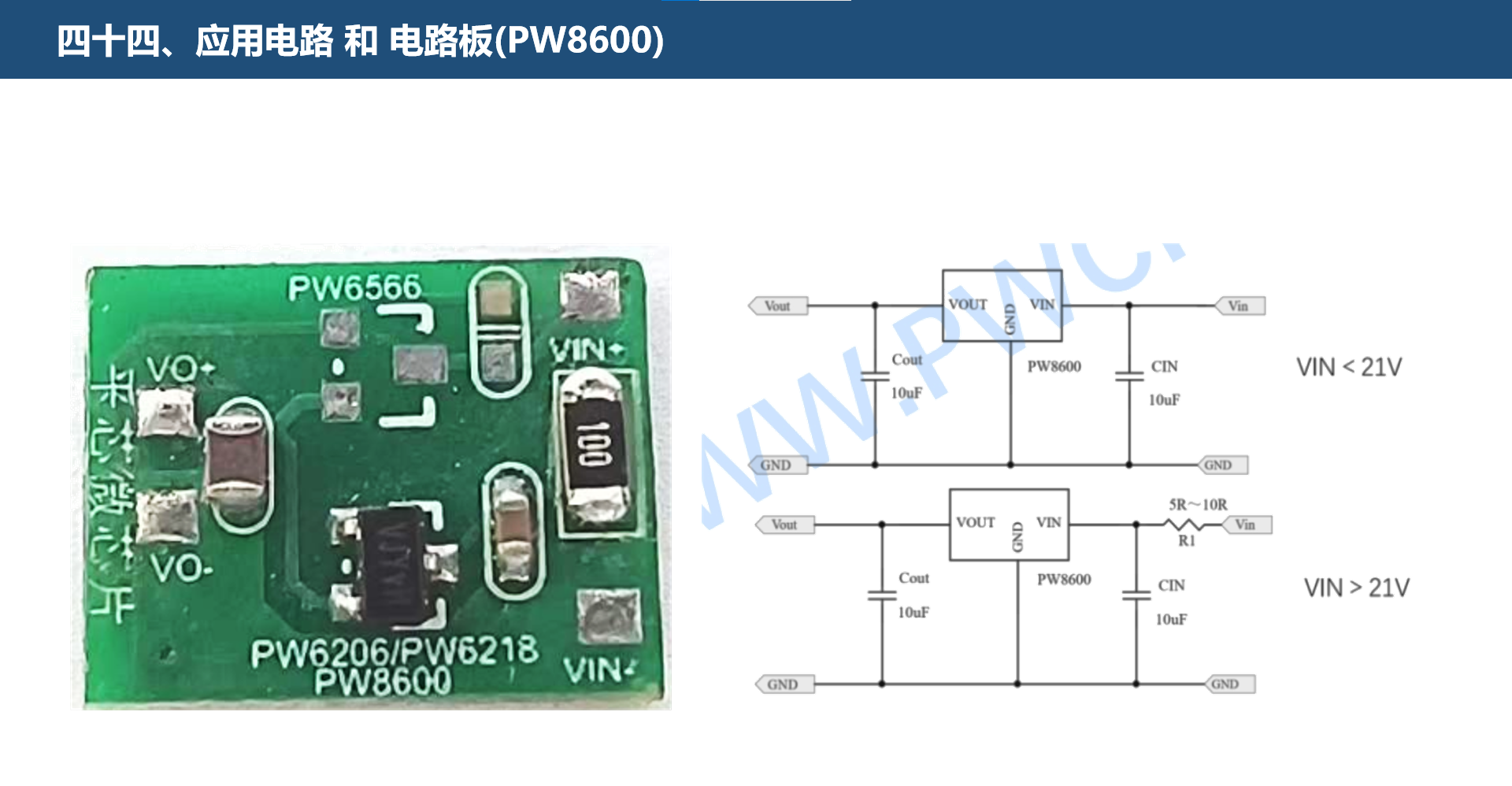

PW8600：高压输入型 LDO

专为高压环境设计，支持宽电压输入范围。其应用电路极其简单，仅需配置输入输出电容即可稳定运行，极大简化了硬件设计流程。但在高输入输出压差工况下，功耗会随压差增大而显著增加，实际应用中需充分考虑散热设计。

PW75XX：低功耗型 LDO

具备极低的静态工作电流，是电池供电设备待机模式的理想选择，能有效延长设备续航时间。虽然自身功耗极低，但依然遵循LDO的功耗规律，在高压差应用场景下仍会产生一定的功率损耗，需结合实际需求进行效率评估。

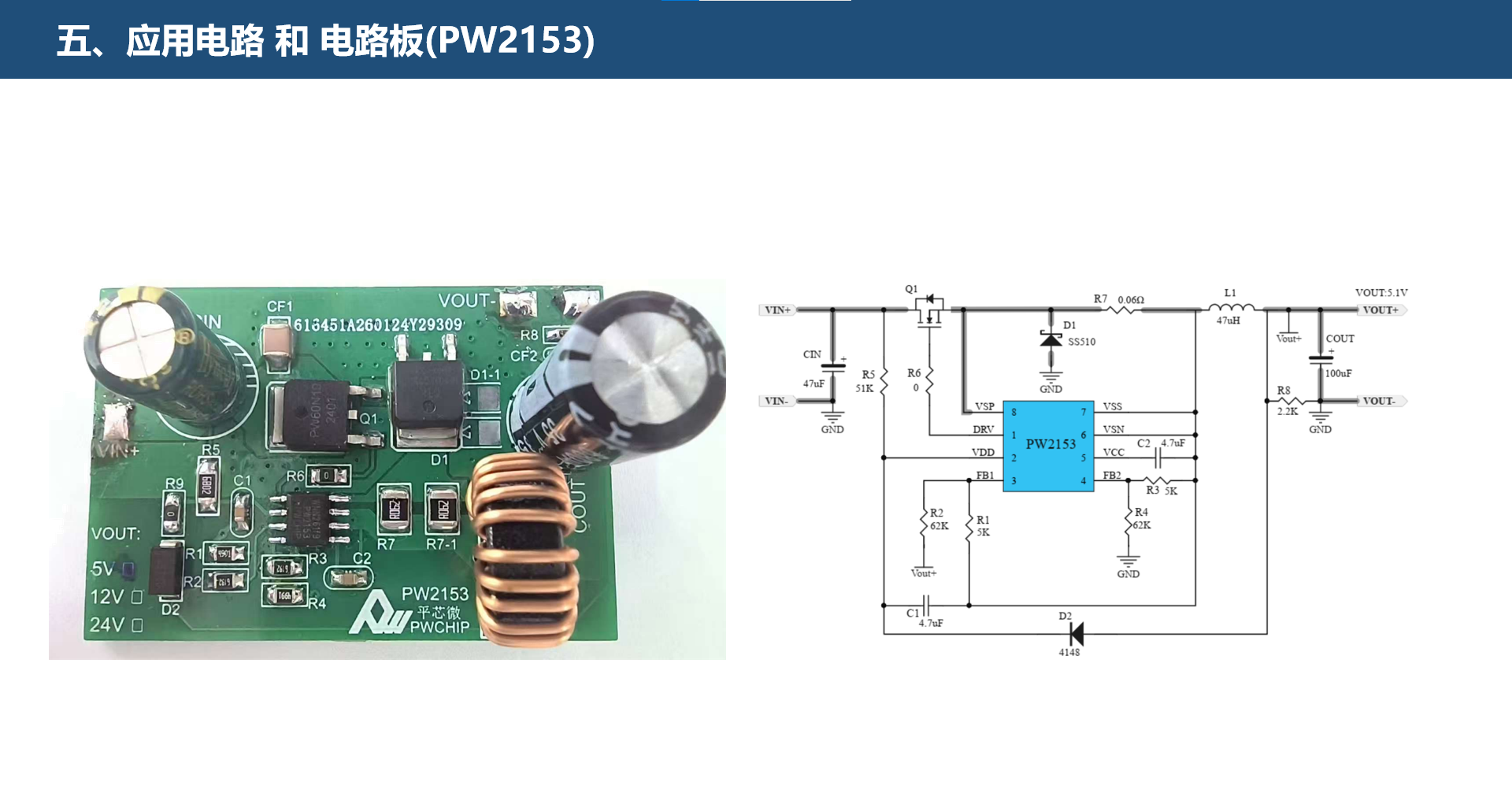

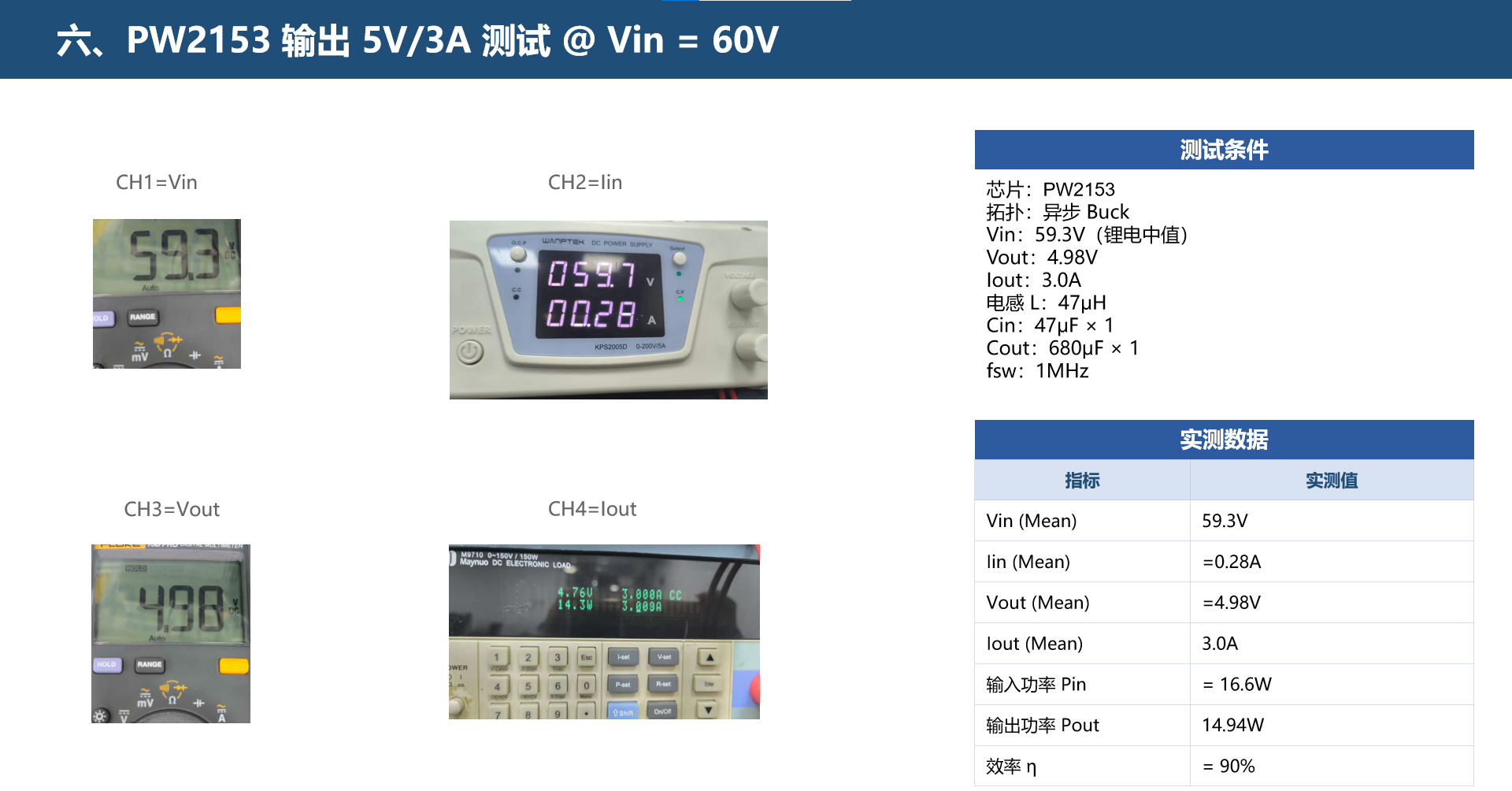

六、PW2153 输出 5V/3A 测试 @ Vin = 60V

测试条件

芯片：PW2153

拓扑：异步 Buck

Vin：59.3V（锂电中值）

Vout：4.98V

Iout：3.0A

电感 L：47μH

Cin：47μF × 1

Cout：680μF × 1

fsw：1MHz

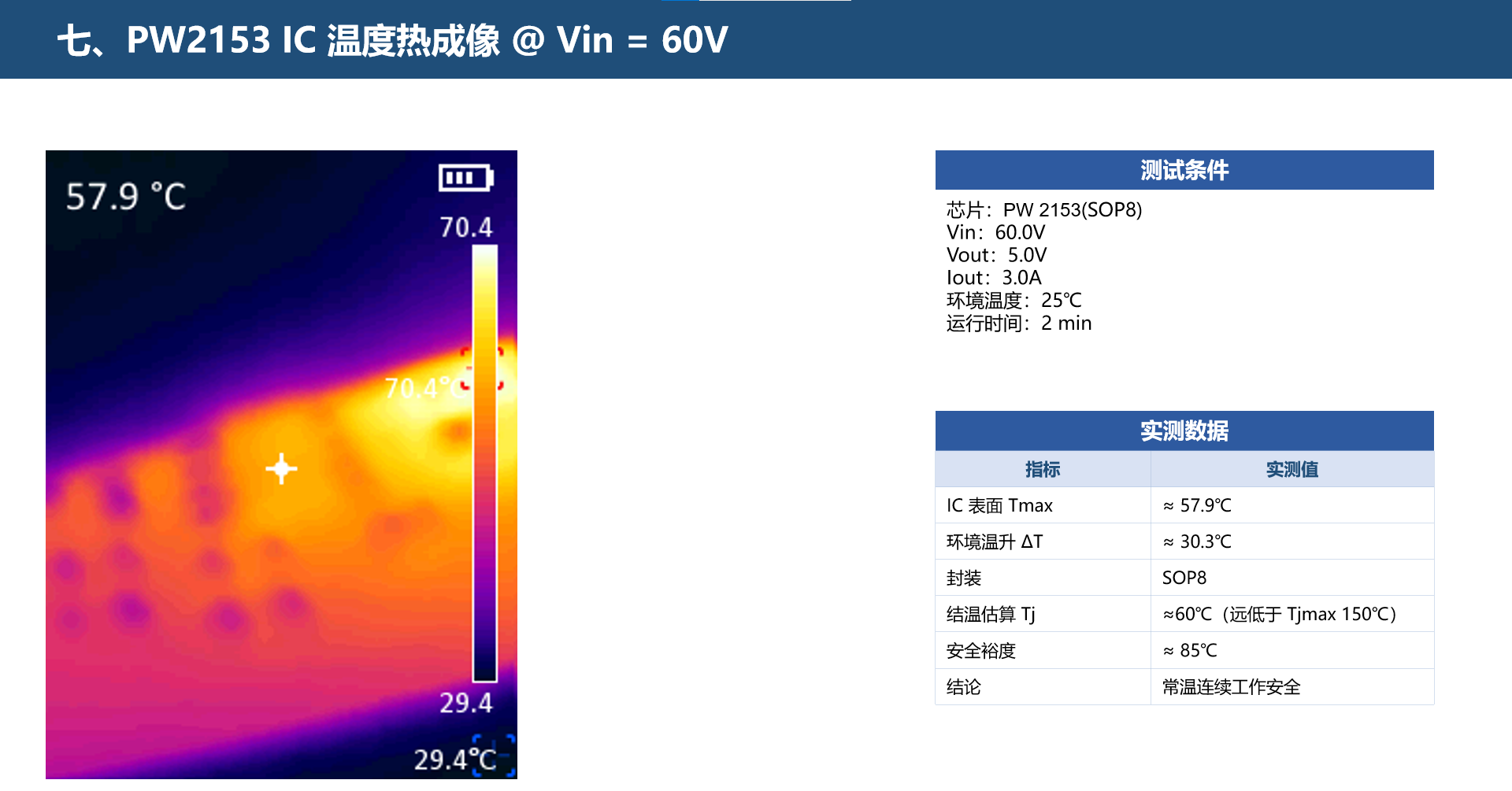

七、PW2153 IC 温度热成像 @ Vin = 60V

测试条件

芯片：PW 2153(SOP8)

Vin：60.0V

Vout：5.0V

Iout：3.0A

环境温度：25℃

运行时间：2 min

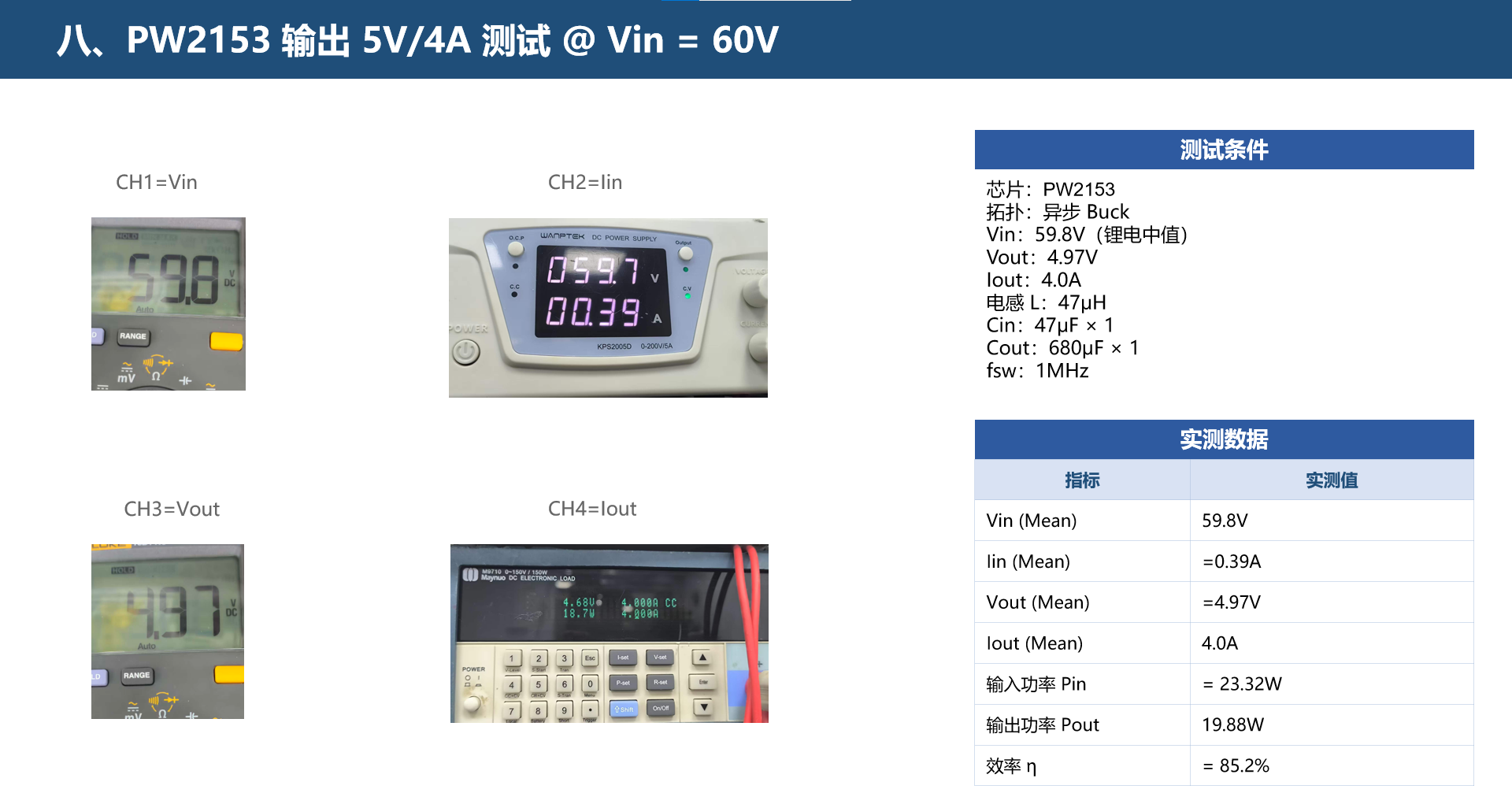

八、PW2153 输出 5V/4A 测试 @ Vin = 60V

测试条件

芯片：PW2153

拓扑：异步 Buck

Vin：59.8V（锂电中值）

Vout：4.97V

Iout：4.0A

电感 L：47μH

Cin：47μF × 1

Cout：680μF × 1

fsw：1MHz

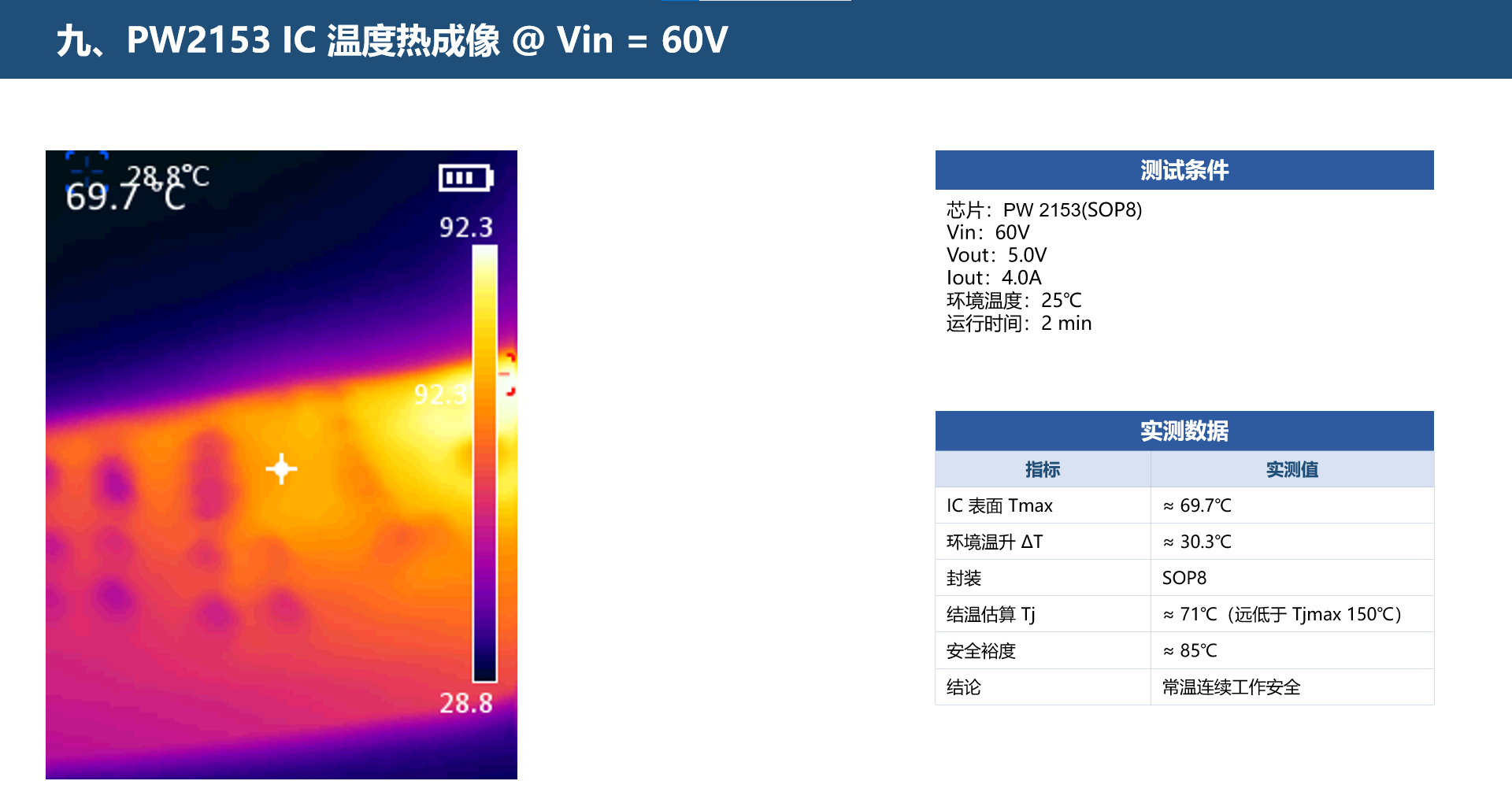

九、PW2153 IC 温度热成像 @ Vin = 60V

测试条件

芯片：PW 2153(SOP8)

Vin：60V

Vout：5.0V

Iout：4.0A

环境温度：25℃

运行时间：2 min

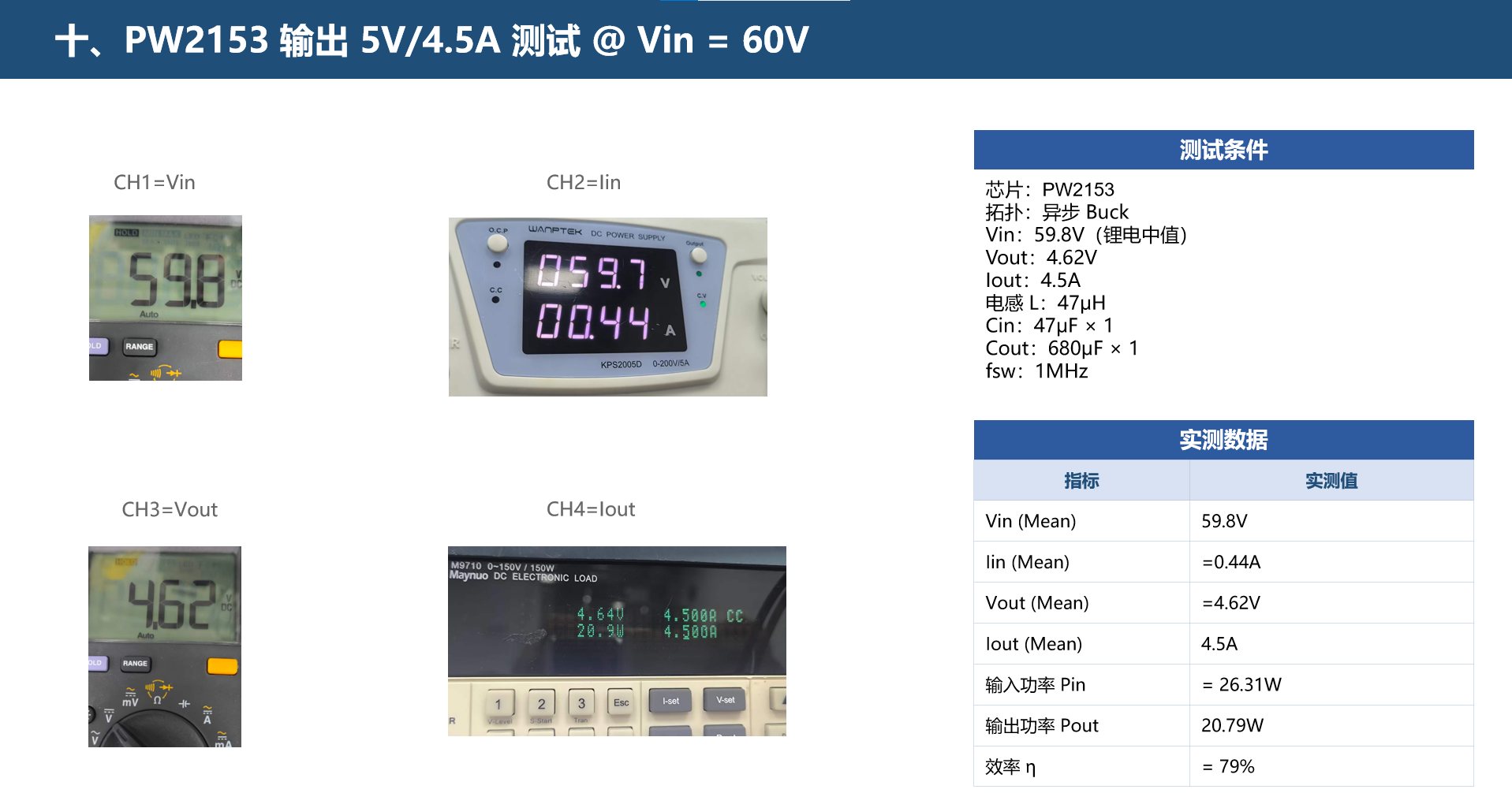

十、PW2153 输出 5V/4.5A 测试 @ Vin = 60V

测试条件

芯片：PW2153

拓扑：异步 Buck

Vin：59.8V（锂电中值）

Vout：4.62V

Iout：4.5A

电感 L：47μH

Cin：47μF × 1

Cout：680μF × 1

fsw：1MHz

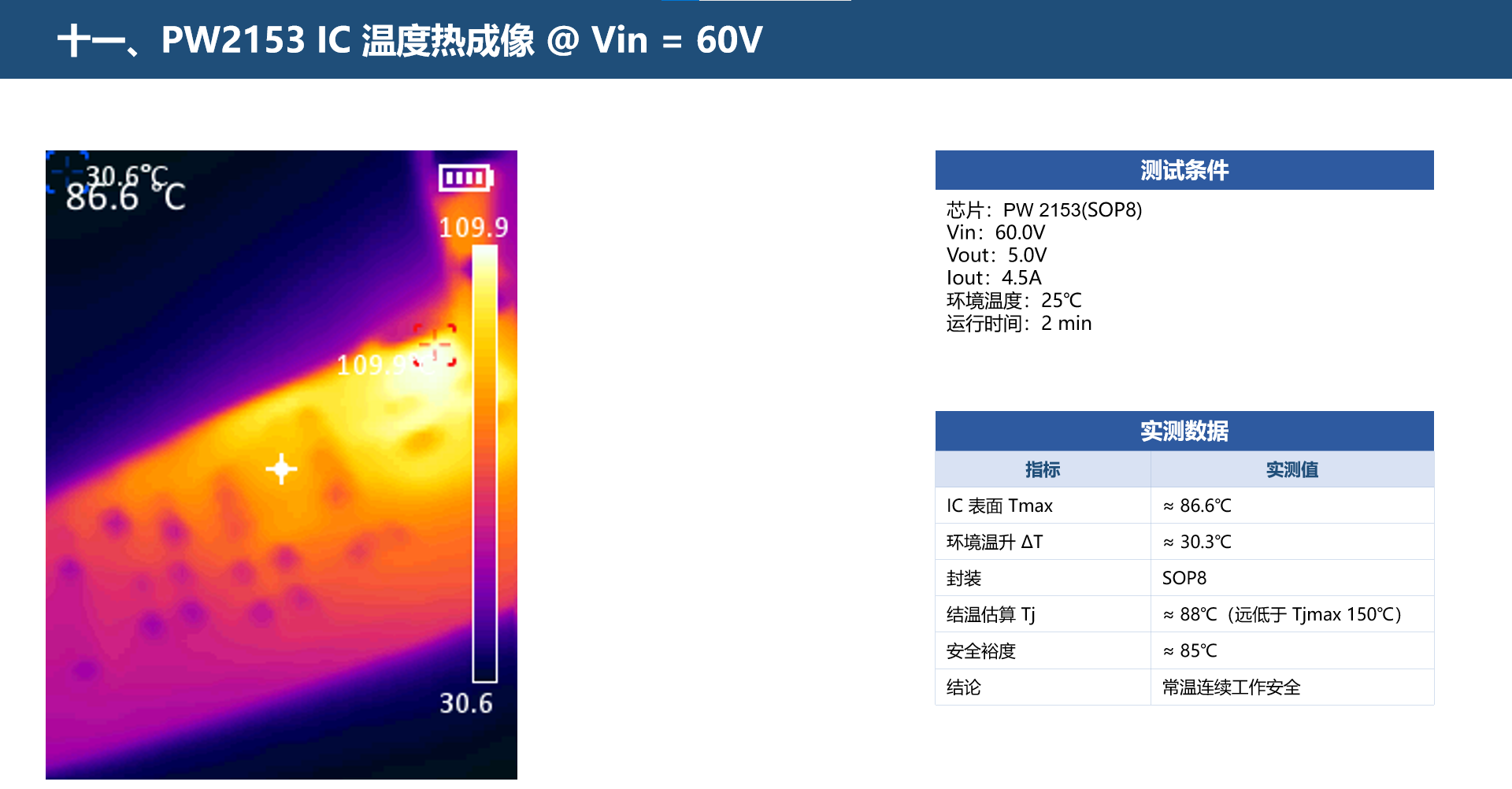

十一、PW2153 IC 温度热成像 @ Vin = 60V

测试条件

芯片：PW 2153(SOP8)

Vin：60.0V

Vout：5.0V

Iout：4.5A

环境温度：25℃

运行时间：2 min

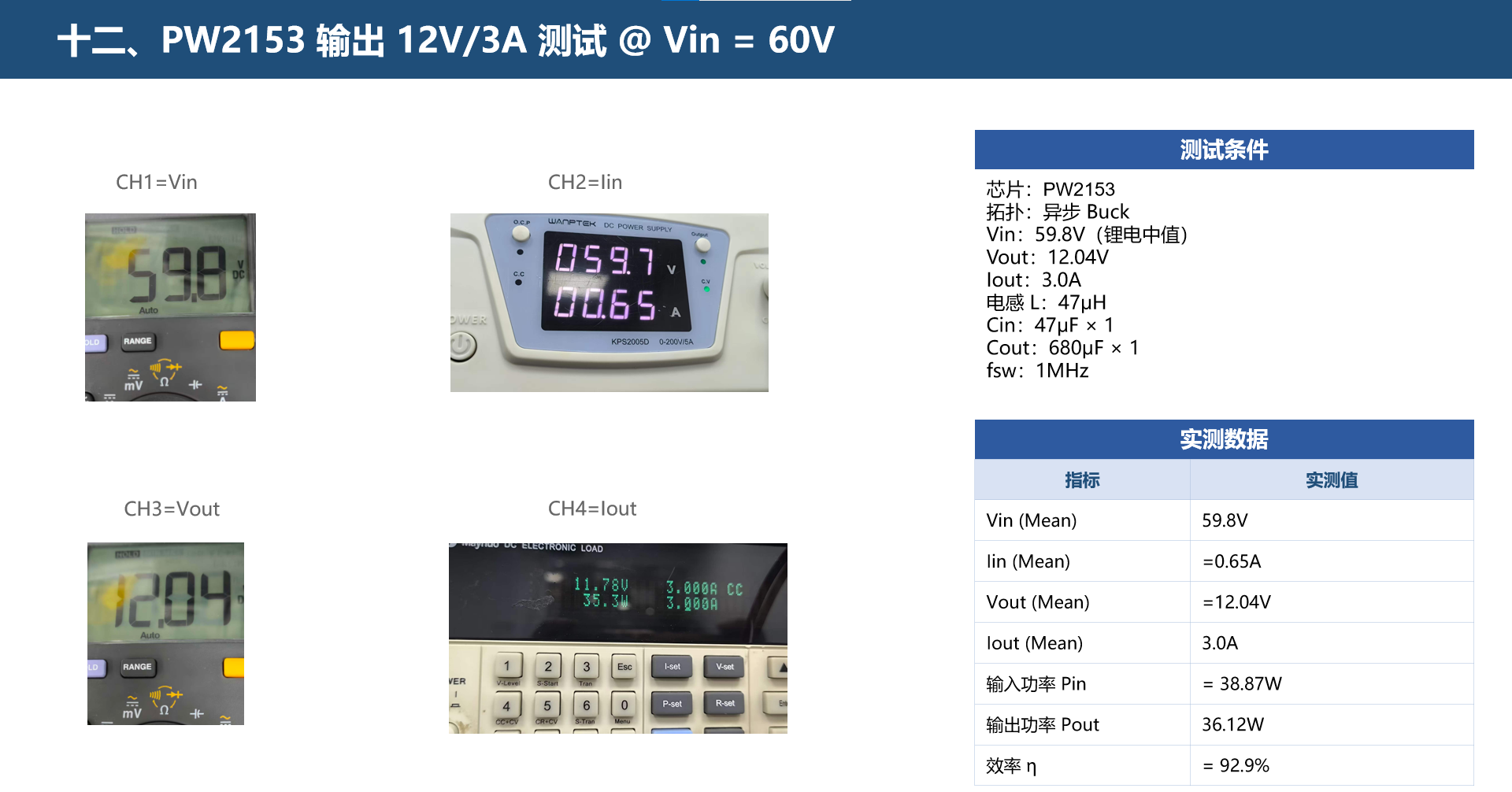

十二、PW2153 输出 12V/3A 测试 @ Vin = 60V

测试条件

芯片：PW2153

拓扑：异步 Buck

Vin：59.8V（锂电中值）

Vout：12.04V

Iout：3.0A

电感 L：47μH

Cin：47μF × 1

Cout：680μF × 1

fsw：1MHz

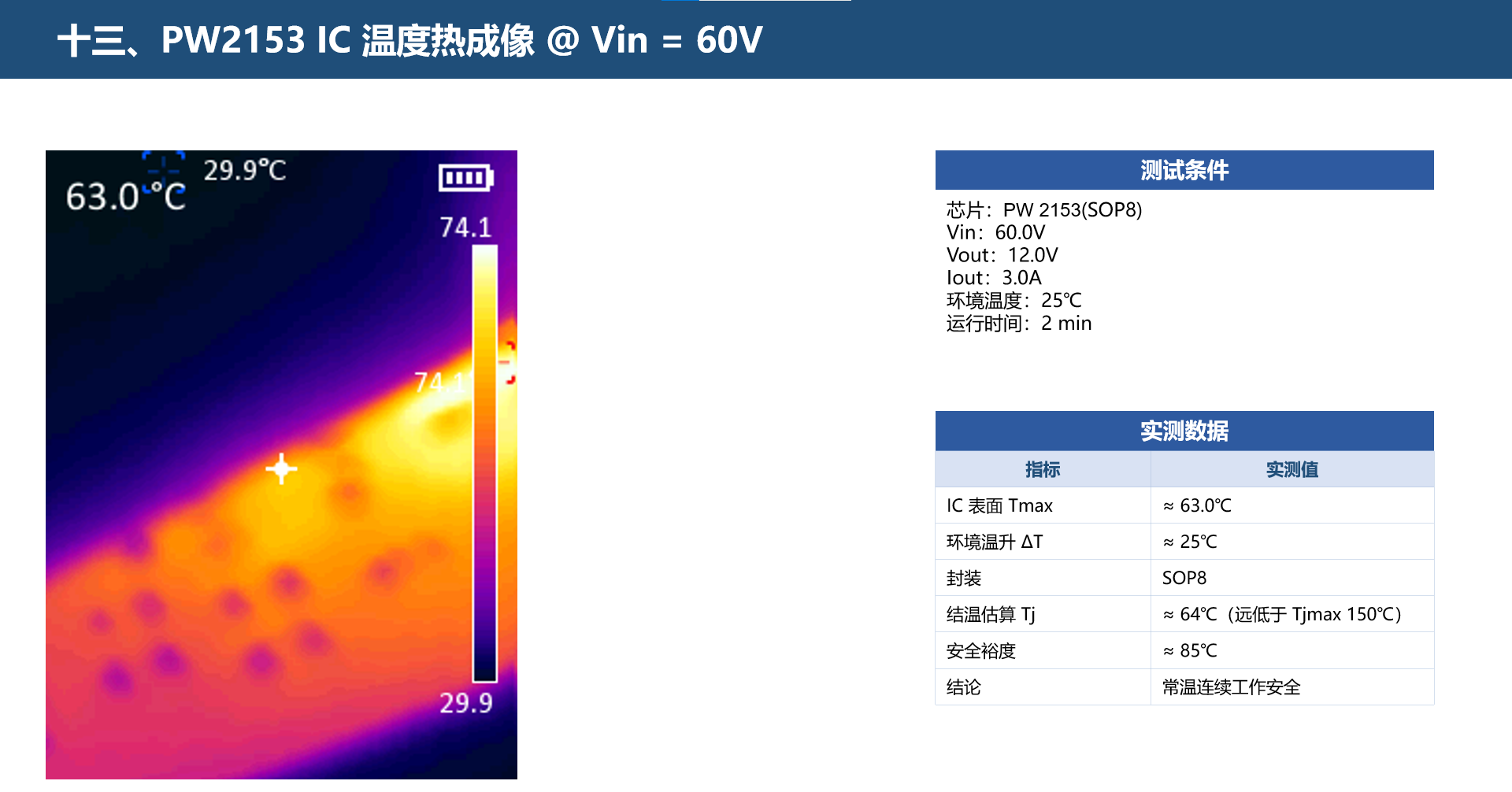

十三、PW2153 IC 温度热成像 @ Vin = 60V

测试条件

芯片：PW 2153(SOP8)

Vin：60.0V

Vout：12.0V

Iout：3.0A

环境温度：25℃

运行时间：2 min

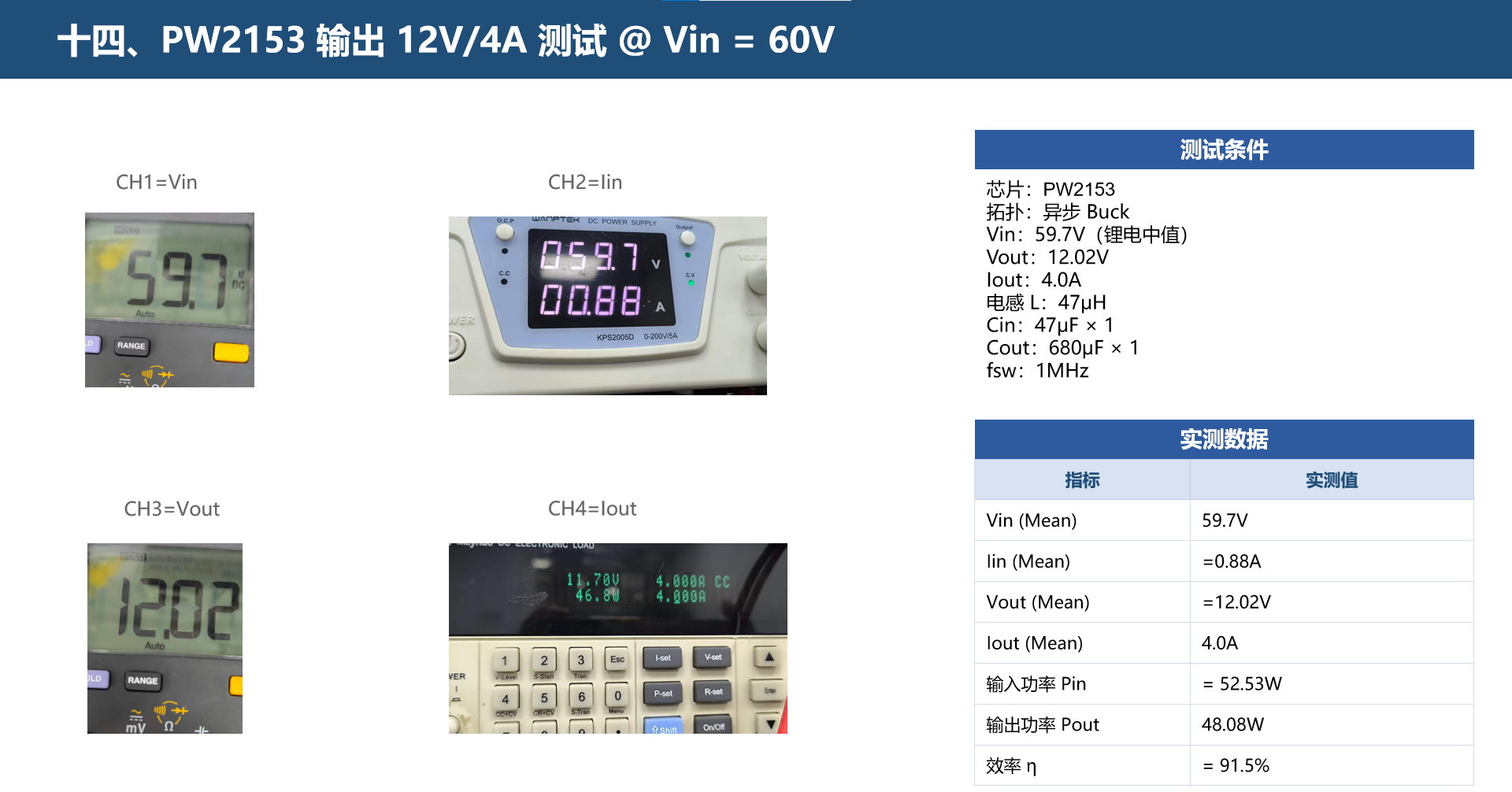

十四、PW2153 输出 12V/4A 测试 @ Vin = 60V

测试条件

芯片：PW2153

拓扑：异步 Buck

Vin：59.7V（锂电中值）

Vout：12.02V

Iout：4.0A

电感 L：47μH

Cin：47μF × 1

Cout：680μF × 1

fsw：1MHz

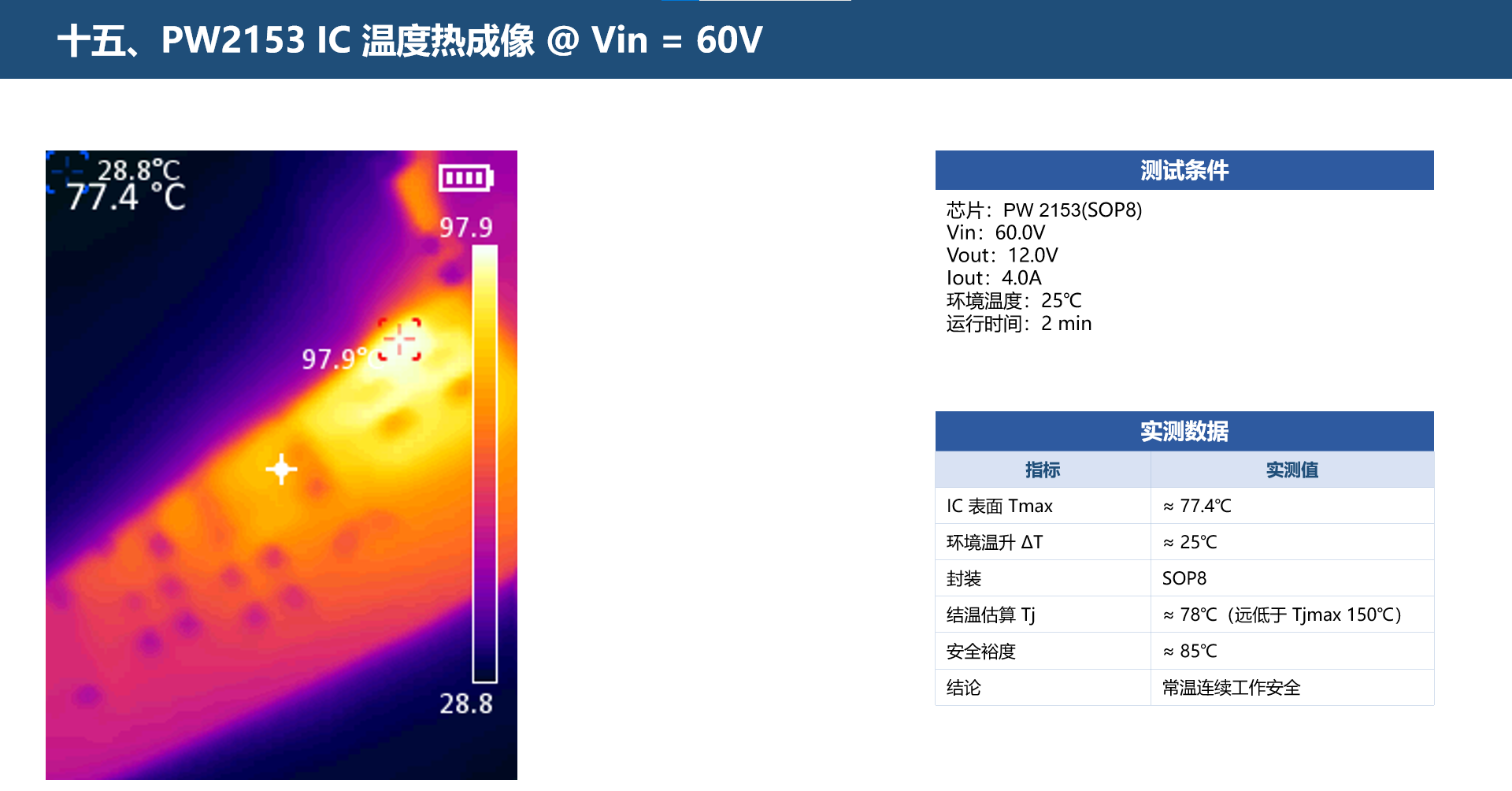

十五、PW2153 IC 温度热成像 @ Vin = 60V

测试条件

芯片：PW 2153(SOP8)

Vin：60.0V

Vout：12.0V

Iout：4.0A

环境温度：25℃

运行时间：2 min

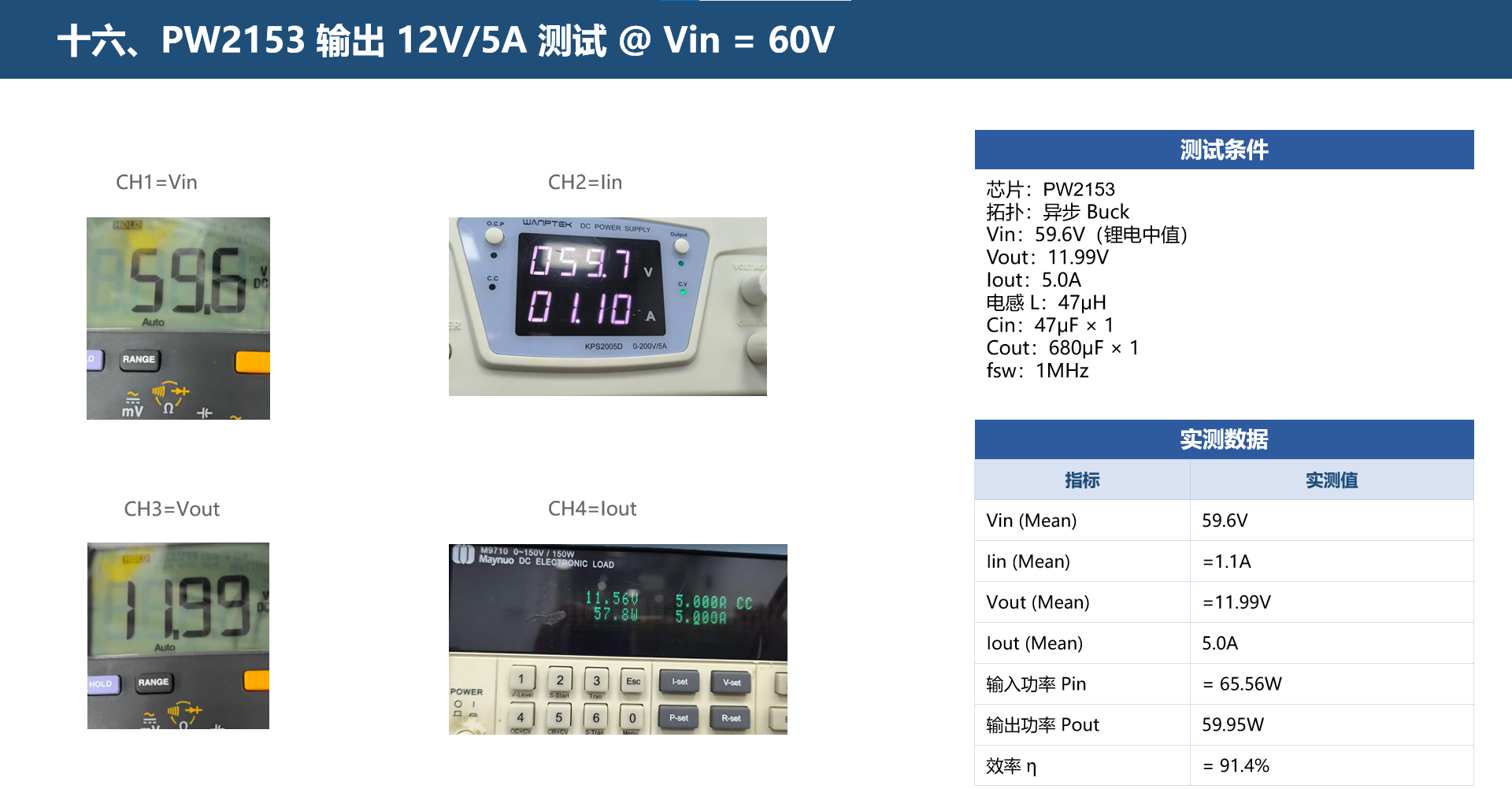

十六、PW2153 输出 12V/5A 测试 @ Vin = 60V

测试条件

芯片：PW2153

拓扑：异步 Buck

Vin：59.6V（锂电中值）

Vout：11.99V

Iout：5.0A

电感 L：47μH

Cin：47μF × 1

Cout：680μF × 1

fsw：1MHz

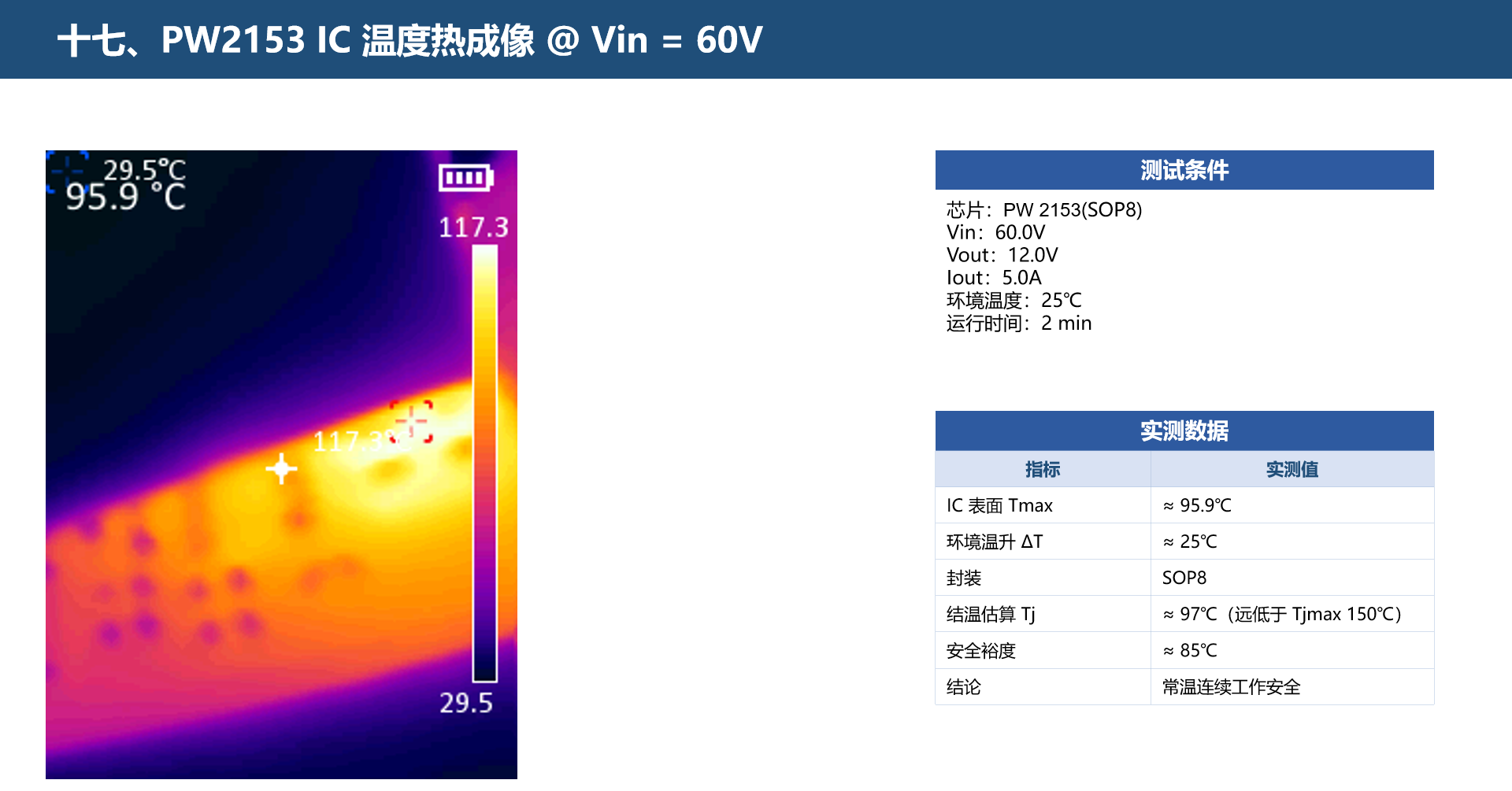

十七、PW2153 IC 温度热成像 @ Vin = 60V

测试条件

芯片：PW 2153(SOP8)

Vin：60.0V

Vout：12.0V

Iout：5.0A

环境温度：25℃

运行时间：2 min

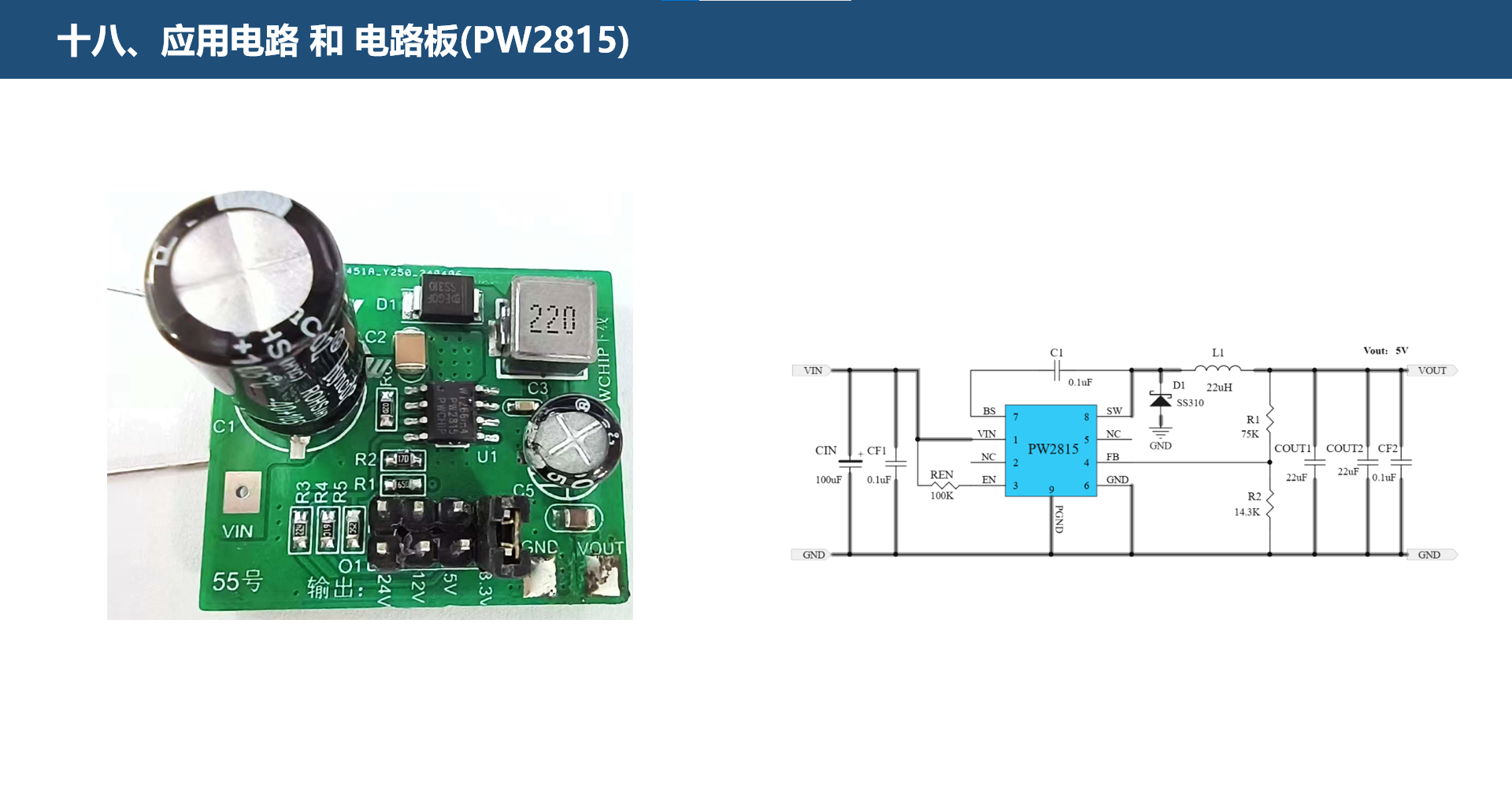

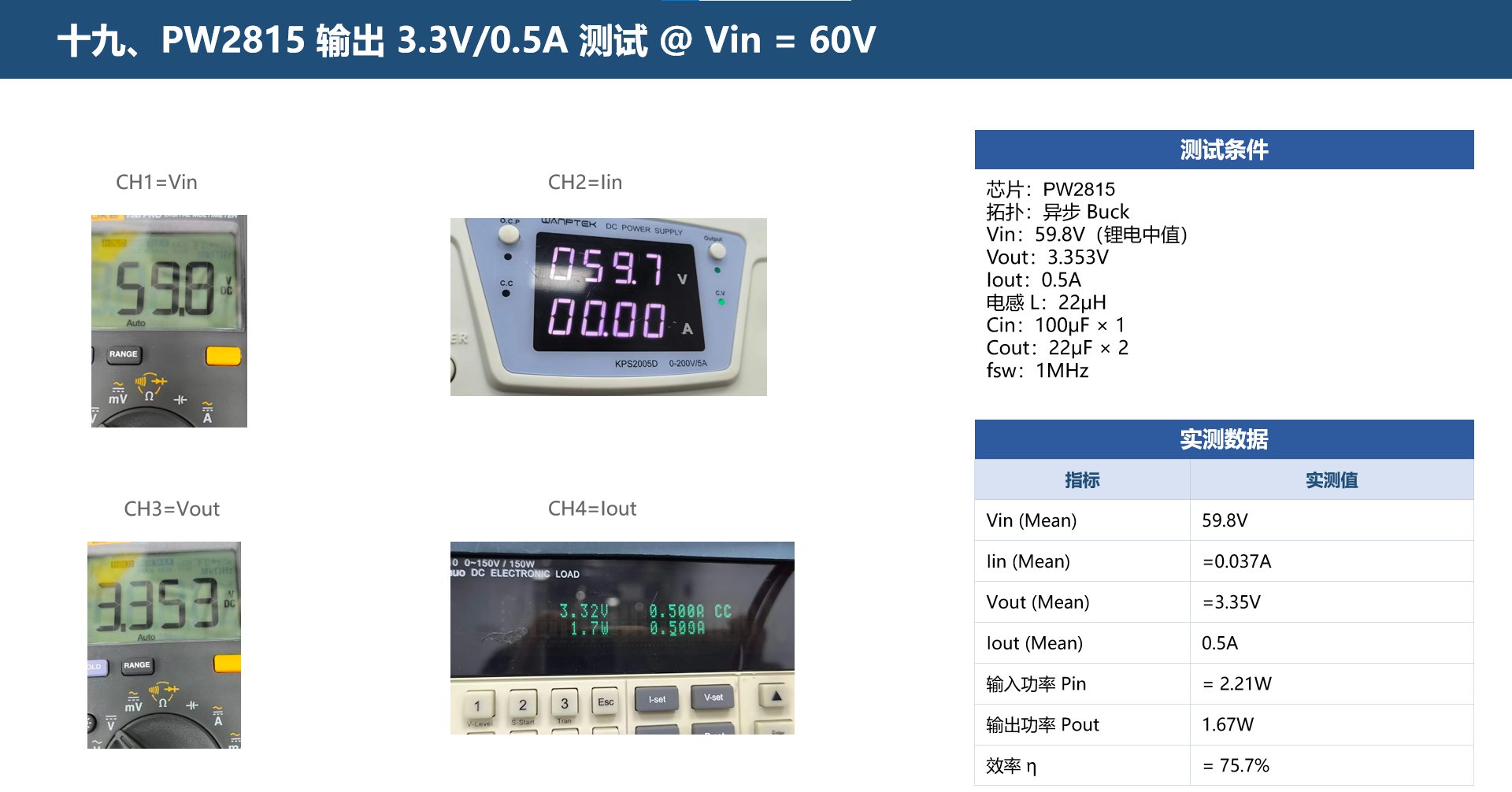

十九、PW2815 输出 3.3V/0.5A 测试 @ Vin = 60V

测试条件

芯片：PW2815

拓扑：异步 Buck

Vin：59.8V（锂电中值）

Vout：3.353V

Iout：0.5A

电感 L：22μH

Cin：100μF × 1

Cout：22μF × 2

fsw：1MHz

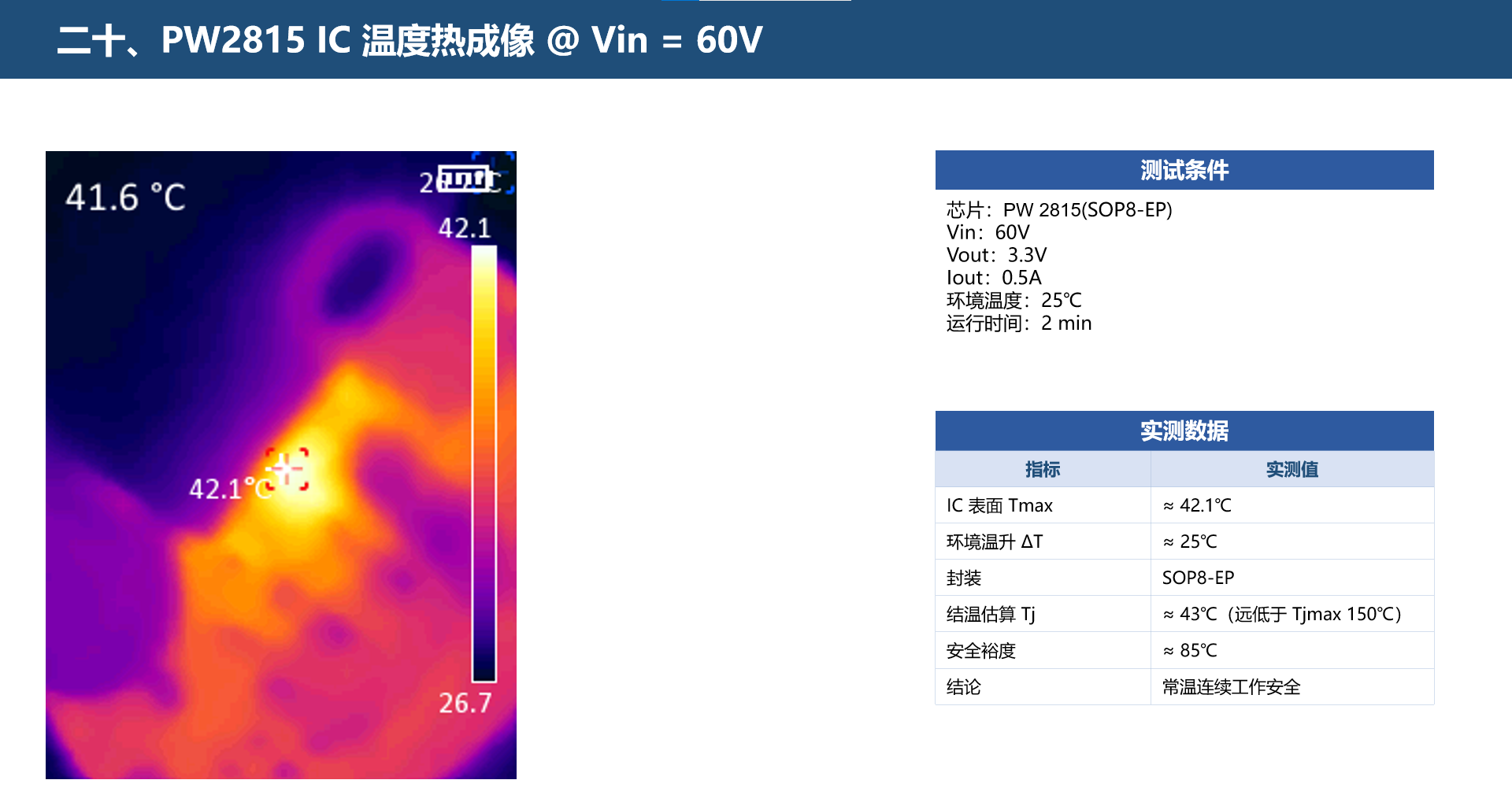

二十、PW2815 IC 温度热成像 @ Vin = 60V

测试条件

芯片：PW 2815(SOP8-EP)

Vin：60V

Vout：3.3V

Iout：0.5A

环境温度：25℃

运行时间：2 min

二十一、PW2815 输出 3.3V/1.0A 测试 @ Vin = 60V

测试条件

芯片：PW2815

拓扑：异步 Buck

Vin：59.8V（锂电中值）

Vout：3.36V

Iout：1.0A

电感 L：22μH

Cin：100μF × 1

Cout：22μF × 2

fsw：1MHz

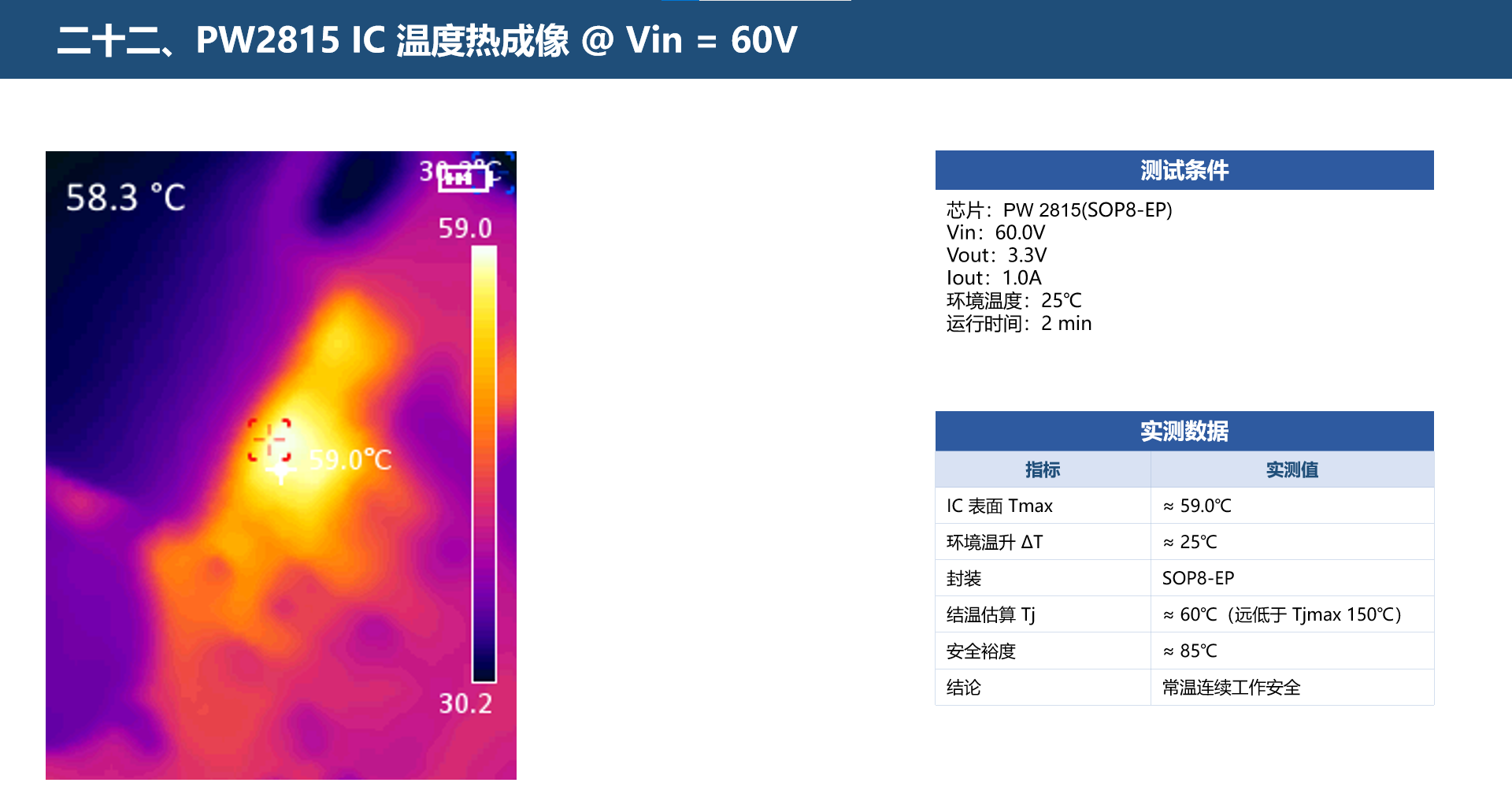

二十二、PW2815 IC 温度热成像 @ Vin = 60V

测试条件

芯片：PW 2815(SOP8-EP)

Vin：60.0V

Vout：3.3V

Iout：1.0A

环境温度：25℃

运行时间：2 min

二十三、PW2815 输出 3.3V/1.2A 测试 @ Vin = 60V

测试条件

芯片：PW2815

拓扑：异步 Buck

Vin：59.9V（锂电中值）

Vout：3.34V

Iout：1.2A

电感 L：22μH

Cin：100μF × 1

Cout：22μF × 2

fsw：1MHz

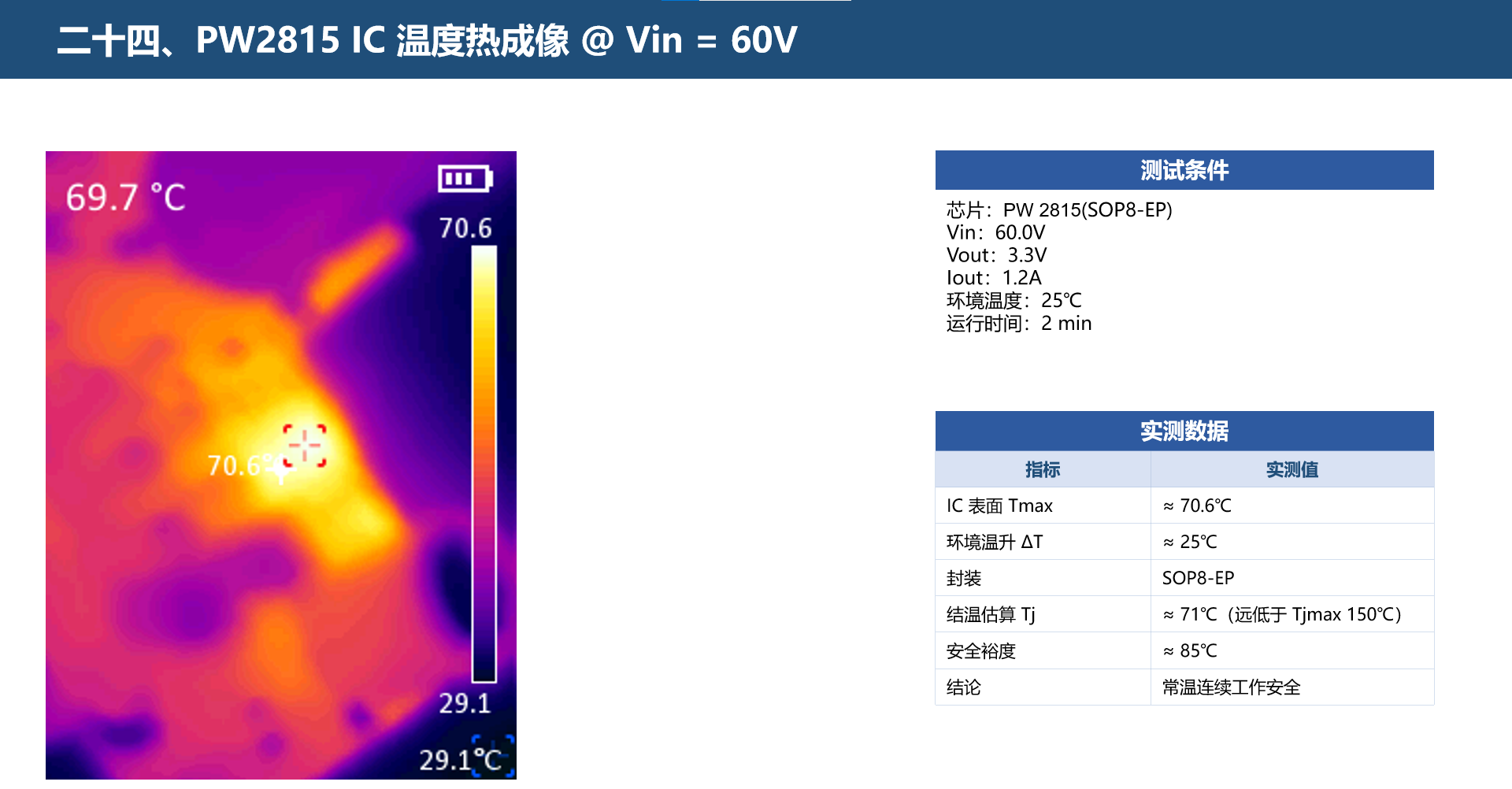

二十四、PW2815 IC 温度热成像 @ Vin = 60V

测试条件

芯片：PW 2815(SOP8-EP)

Vin：60.0V

Vout：3.3V

Iout：1.2A

环境温度：25℃

运行时间：2 min

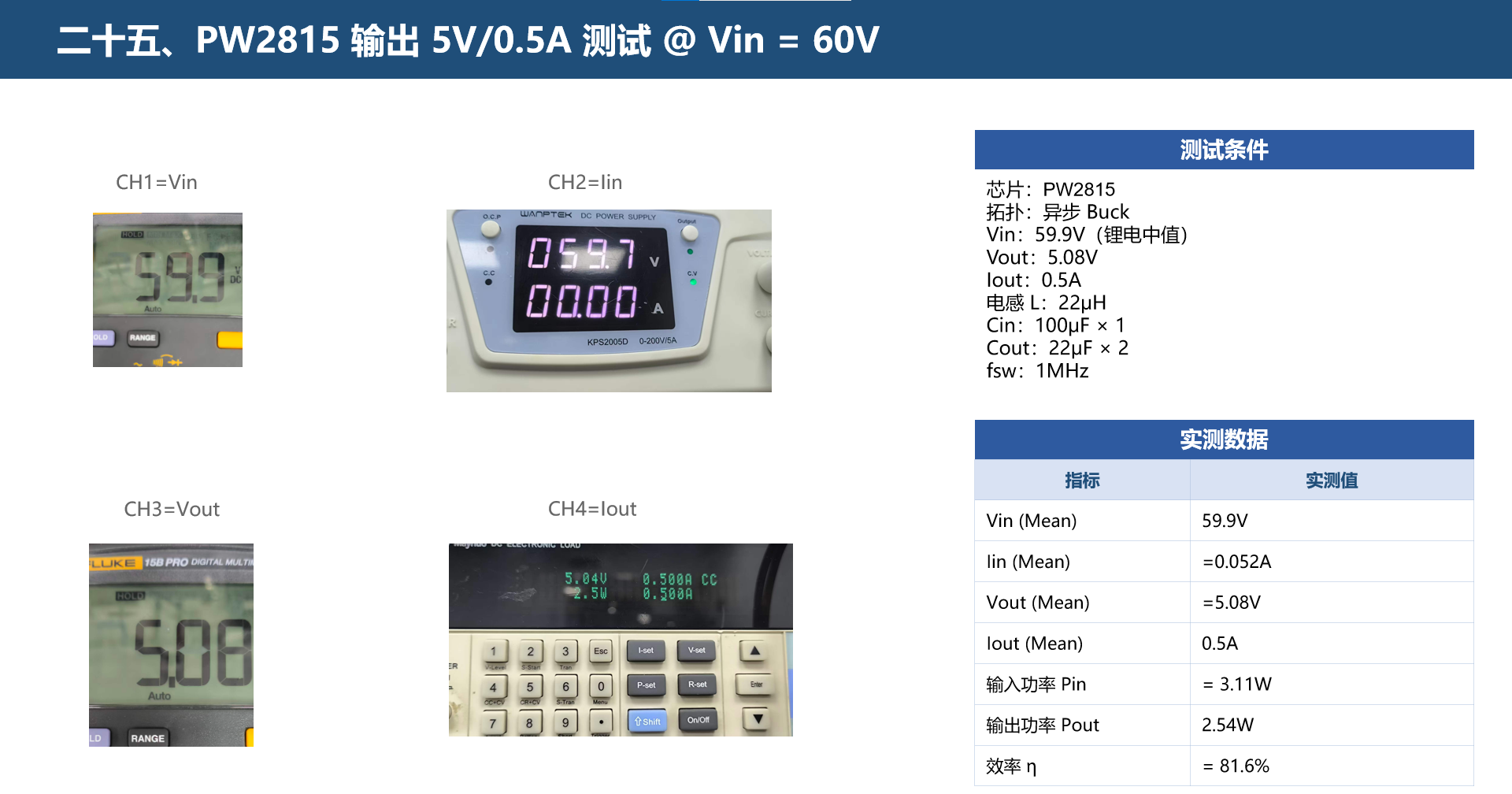

二十五、PW2815 输出 5V/0.5A 测试 @ Vin = 60V

测试条件

芯片：PW2815

拓扑：异步 Buck

Vin：59.9V（锂电中值）

Vout：5.08V

Iout：0.5A

电感 L：22μH

Cin：100μF × 1

Cout：22μF × 2

fsw：1MHz

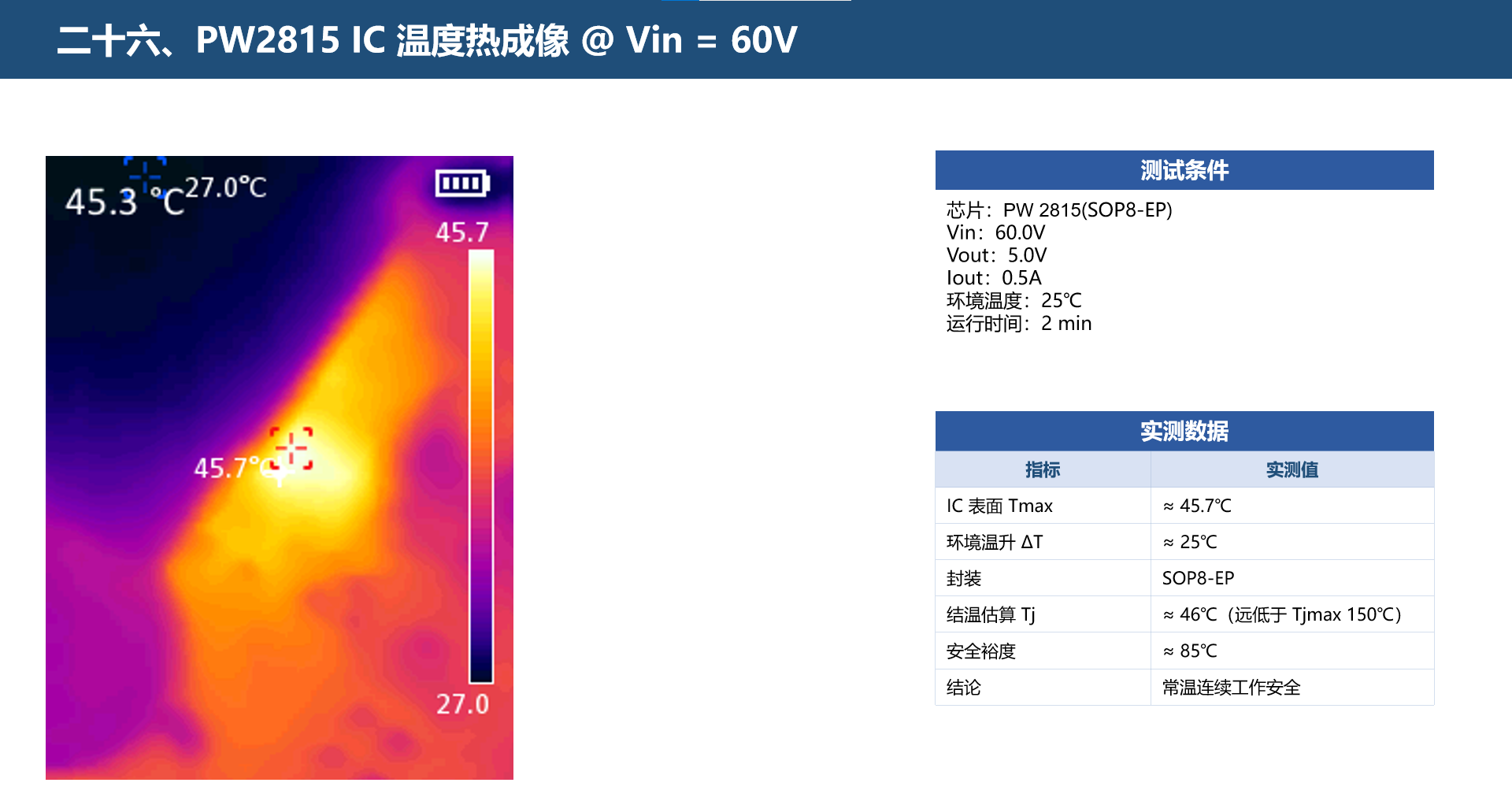

二十六、PW2815 IC 温度热成像 @ Vin = 60V

测试条件

芯片：PW 2815(SOP8-EP)

Vin：60.0V

Vout：5.0V

Iout：0.5A

环境温度：25℃

运行时间：2 min

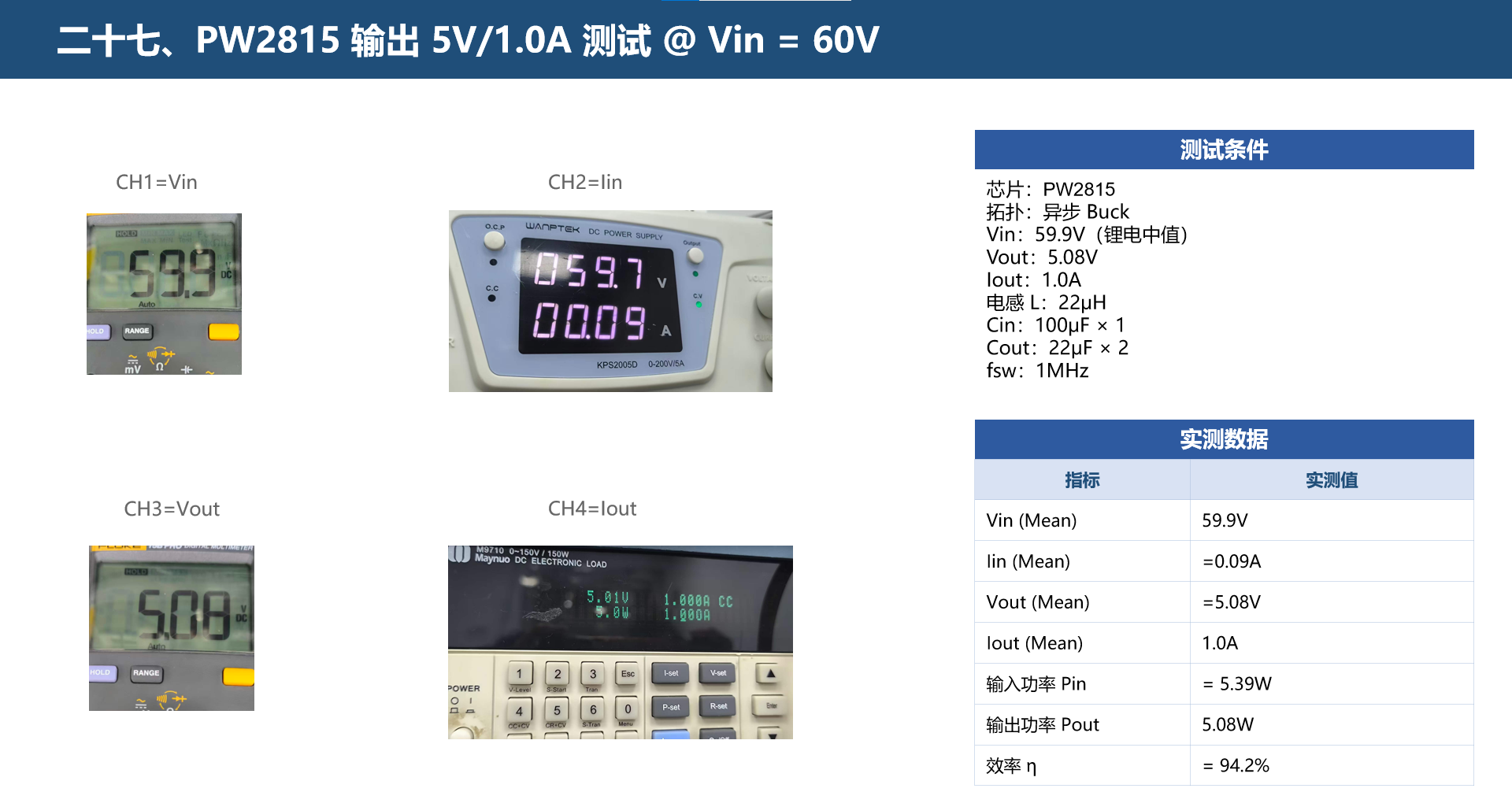

二十七、PW2815 输出 5V/1.0A 测试 @ Vin = 60V

测试条件

芯片：PW2815

拓扑：异步 Buck

Vin：59.9V（锂电中值）

Vout：5.08V

Iout：1.0A

电感 L：22μH

Cin：100μF × 1

Cout：22μF × 2

fsw：1MHz

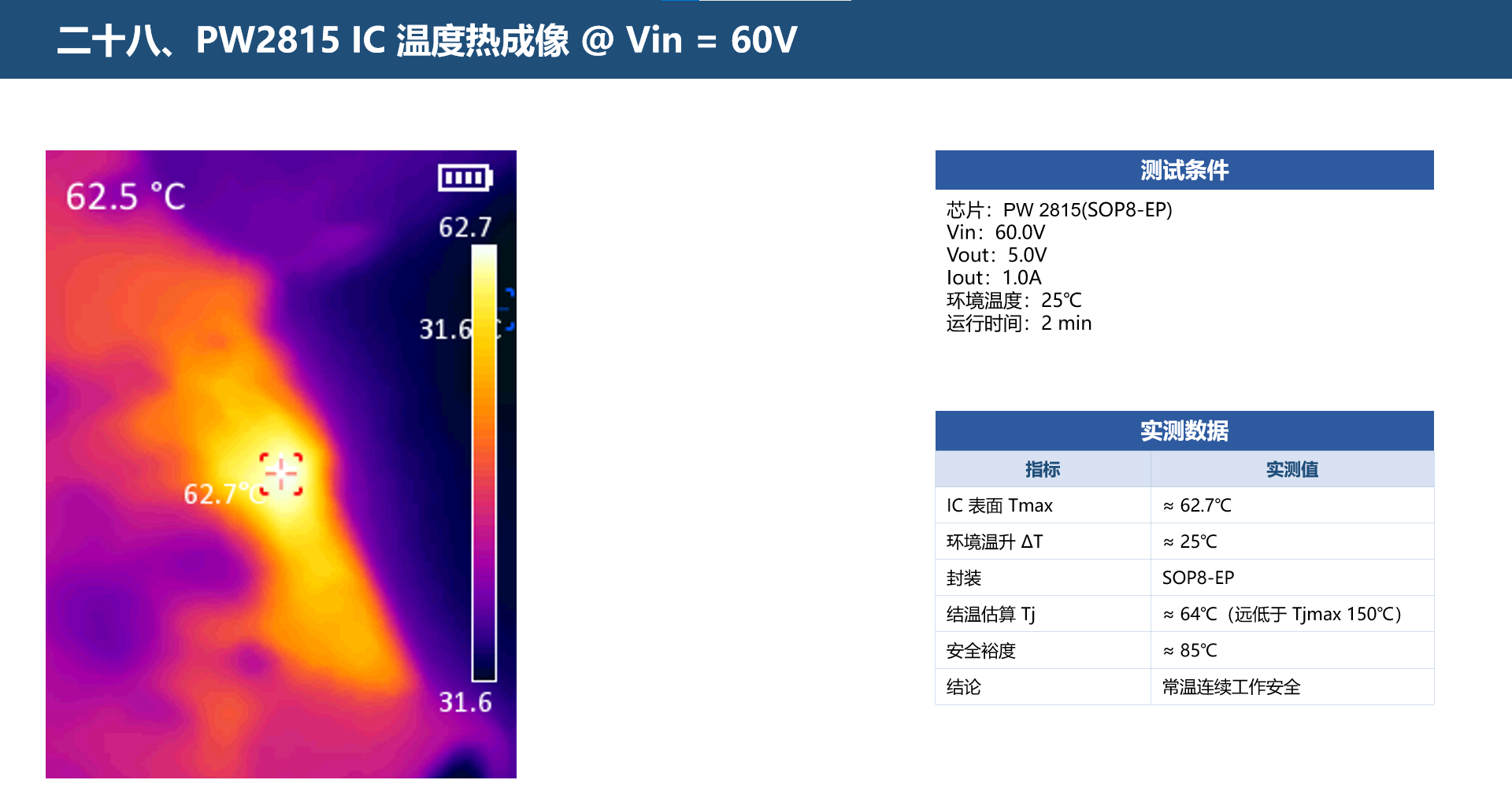

二十八、PW2815 IC 温度热成像 @ Vin = 60V

测试条件

芯片：PW 2815(SOP8-EP)

Vin：60.0V

Vout：5.0V

Iout：1.0A

环境温度：25℃

运行时间：2 min

二十九、PW2815 输出 5V/1.2A 测试 @ Vin = 60V

测试条件

芯片：PW2815

拓扑：异步 Buck

Vin：59.9V（锂电中值）

Vout：5.07V

Iout：1.2A

电感 L：22μH

Cin：100μF × 1

Cout：22μF × 2

fsw：1MHz

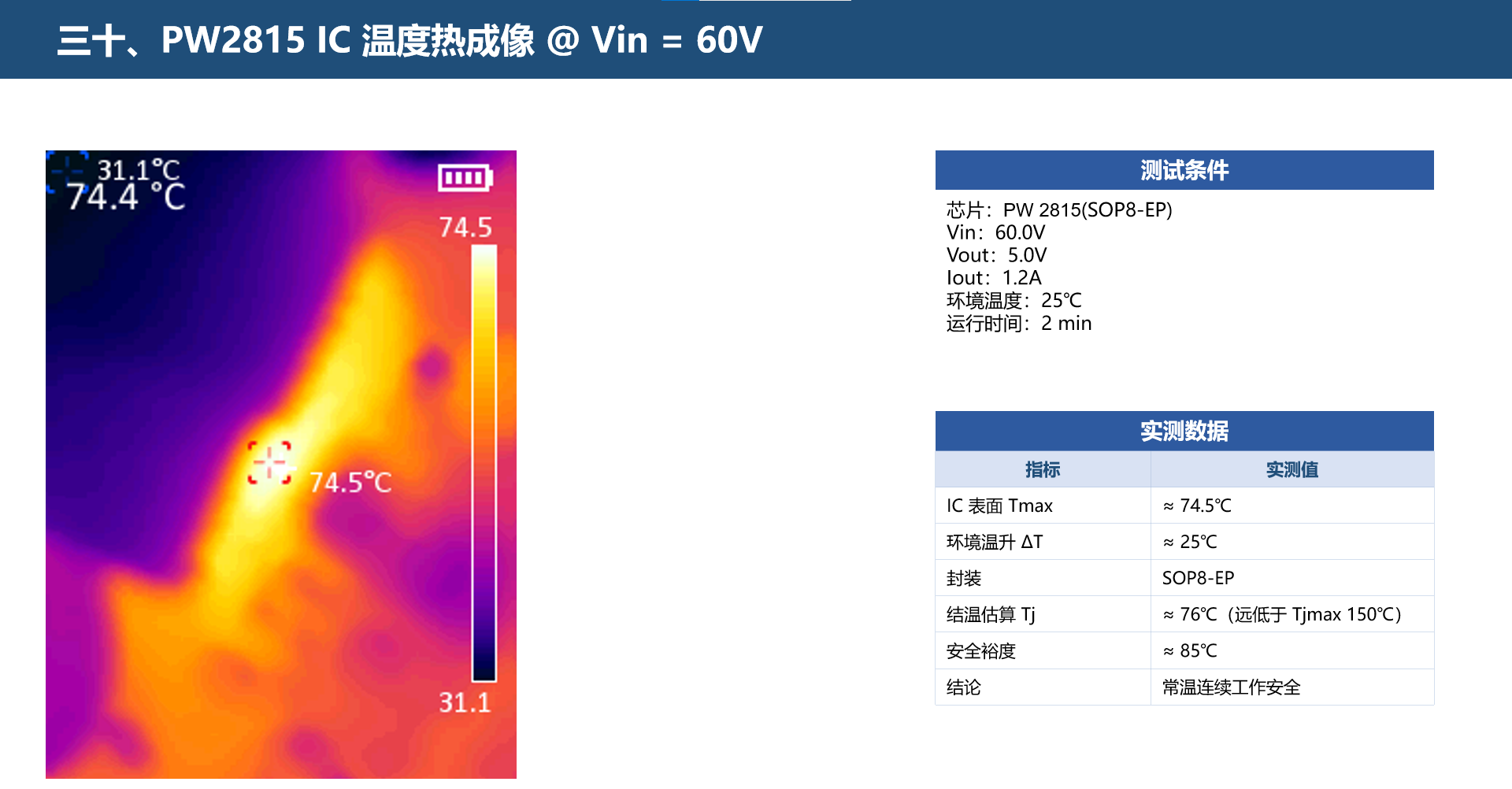

三十、PW2815 IC 温度热成像 @ Vin = 60V

测试条件

芯片：PW 2815(SOP8-EP)

Vin：60.0V

Vout：5.0V

Iout：1.2A

环境温度：25℃

运行时间：2 min

二十九、PW2815 输出 12V/0.5A 测试 @ Vin = 60V

测试条件

芯片：PW2815

拓扑：异步 Buck

Vin：60.0V（锂电中值）

Vout：12.21V

Iout：0.5A

电感 L：22μH

Cin：100μF × 1

Cout：22μF × 2

fsw：1MHz

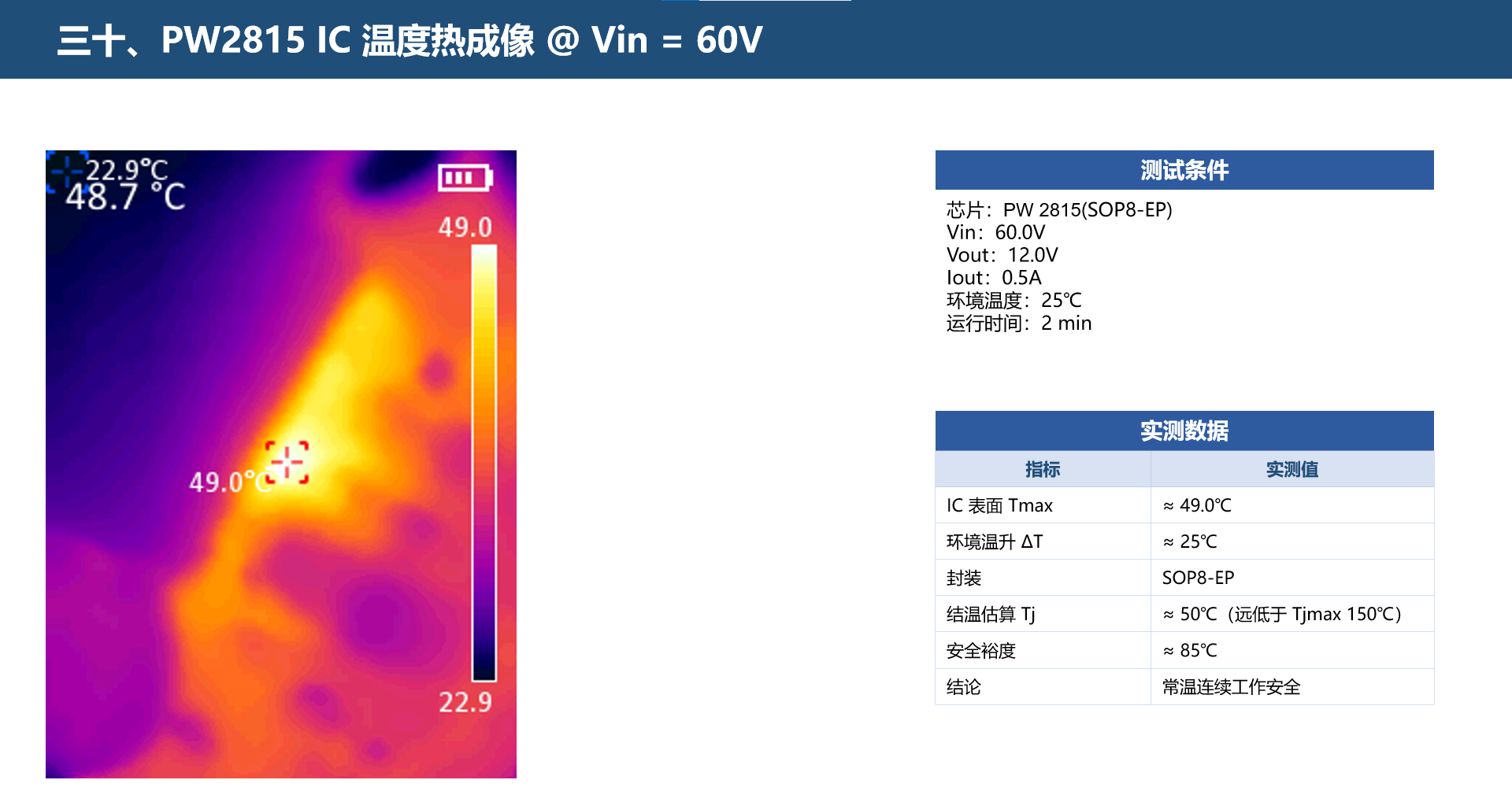

三十、PW2815 IC 温度热成像 @ Vin = 60V

测试条件

芯片：PW 2815(SOP8-EP)

Vin：60.0V

Vout：12.0V

Iout：0.5A

环境温度：25℃

运行时间：2 min

二十九、PW2815 输出 12V/1.0A 测试 @ Vin = 60V

测试条件

芯片：PW2815

拓扑：异步 Buck

Vin：60.0V（锂电中值）

Vout：12.21V

Iout：1.0A

电感 L：22μH

Cin：100μF × 1

Cout：22μF × 2

fsw：1MHz

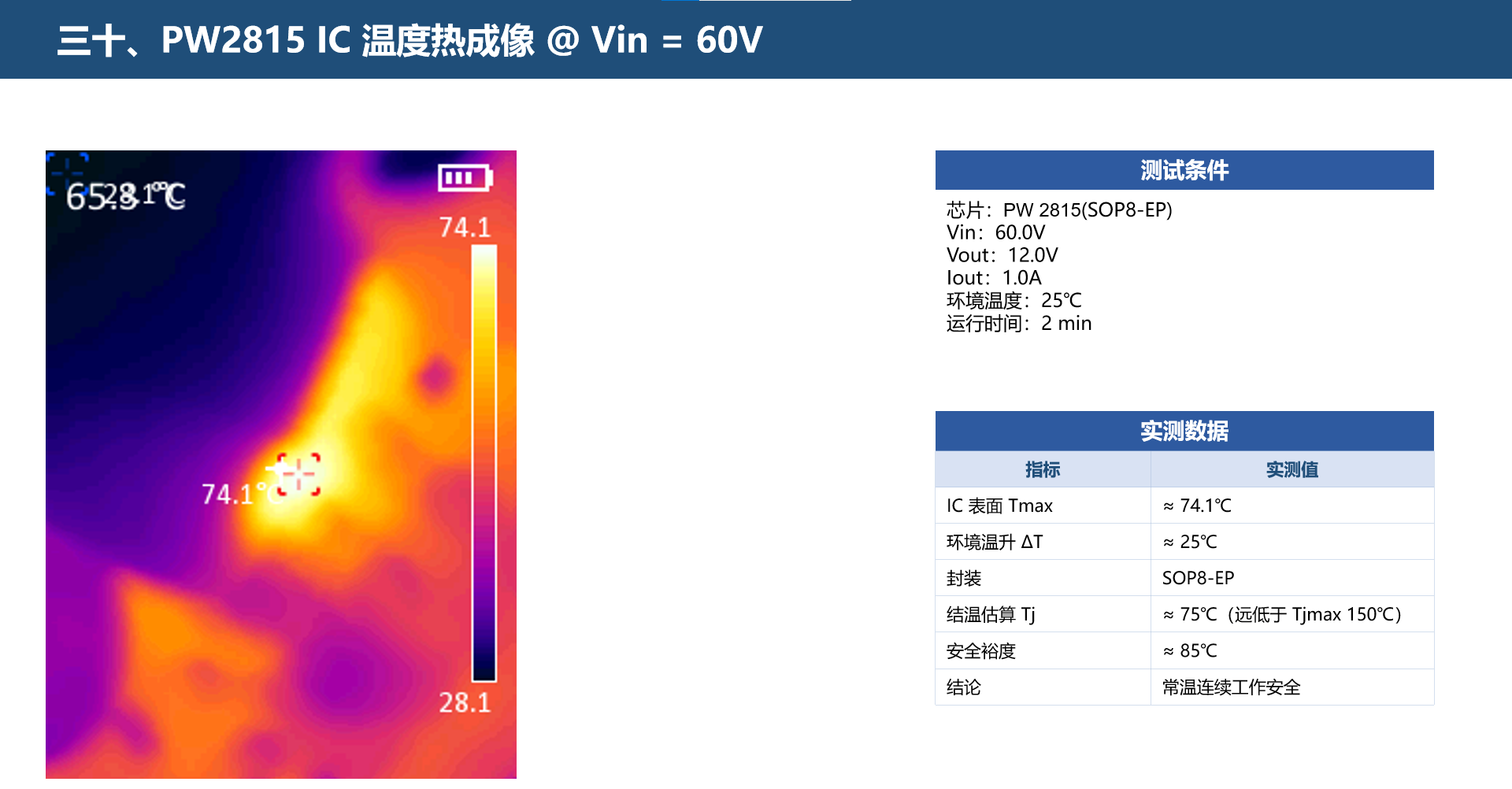

三十、PW2815 IC 温度热成像 @ Vin = 60V

测试条件

芯片：PW 2815(SOP8-EP)

Vin：60.0V

Vout：12.0V

Iout：1.0A

环境温度：25℃

运行时间：2 min

二十九、PW2815 输出 12V/1.2A 测试 @ Vin = 60V

测试条件

芯片：PW2815

拓扑：异步 Buck

Vin：59.9V（锂电中值）

Vout：12.22V

Iout：1.2A

电感 L：22μH

Cin：100μF × 1

Cout：22μF × 2

fsw：1MHz

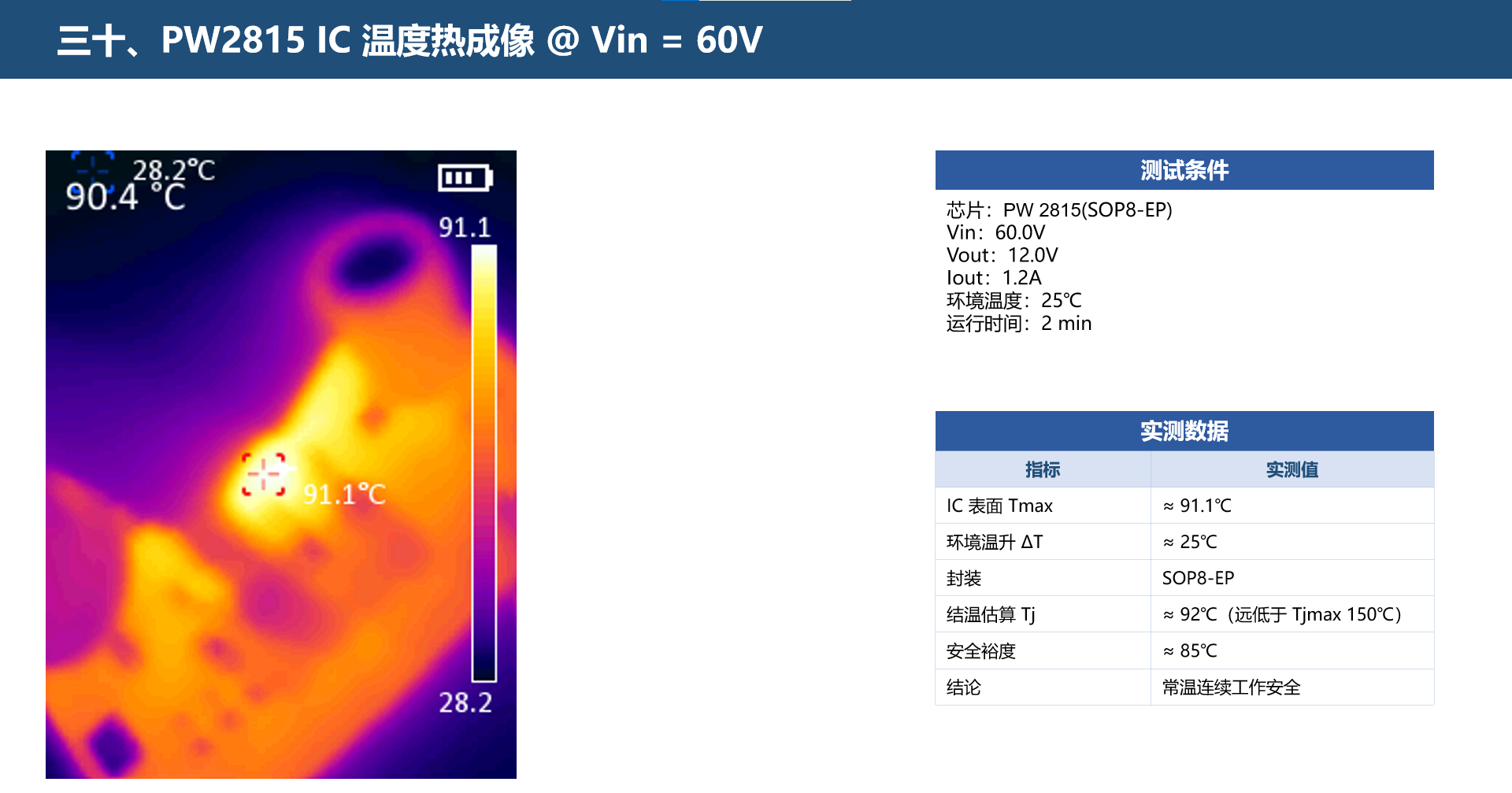

三十、PW2815 IC 温度热成像 @ Vin = 60V

测试条件

芯片：PW 2815(SOP8-EP)

Vin：60.0V

Vout：12.0V

Iout：1.2A

环境温度：25℃

运行时间：2 min

四十五、PW8600 输出 3.3V/0.005A 测试 @ Vin = 60V

测试条件

芯片：PW8600

拓扑  LDO(线性稳压器)

Vin：59.9V（锂电中值）

Vout：3.26V

Iout：0.005A

电感 L：

Cin：1μF × 1

Cout：10μF × 1

fsw：1MHz

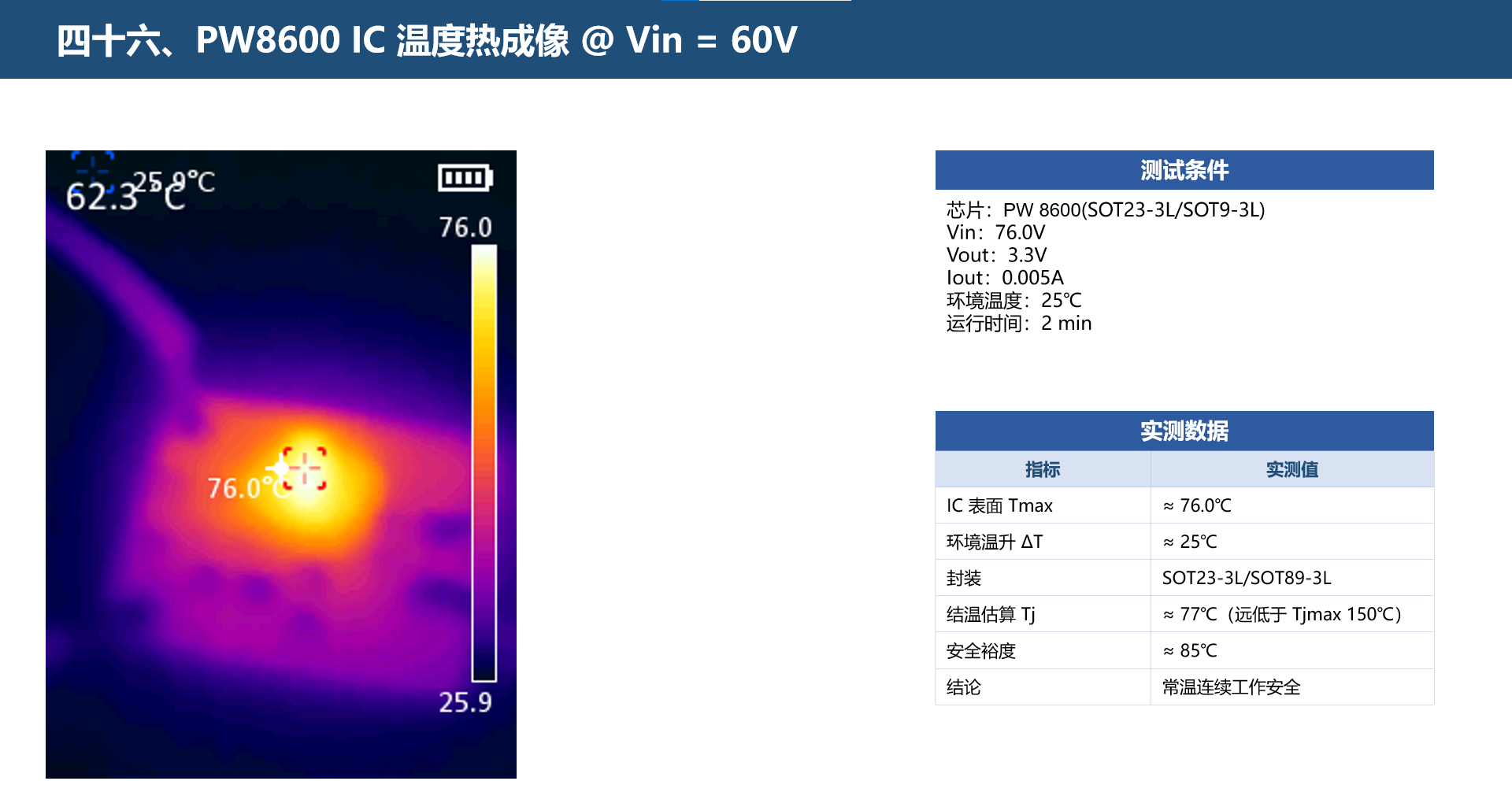

四十六、PW8600 IC 温度热成像 @ Vin = 60V

测试条件

芯片：PW 8600(SOT23-3L/SOT9-3L)

Vin：76.0V

Vout：3.3V

Iout：0.005A

环境温度：25℃

运行时间：2 min

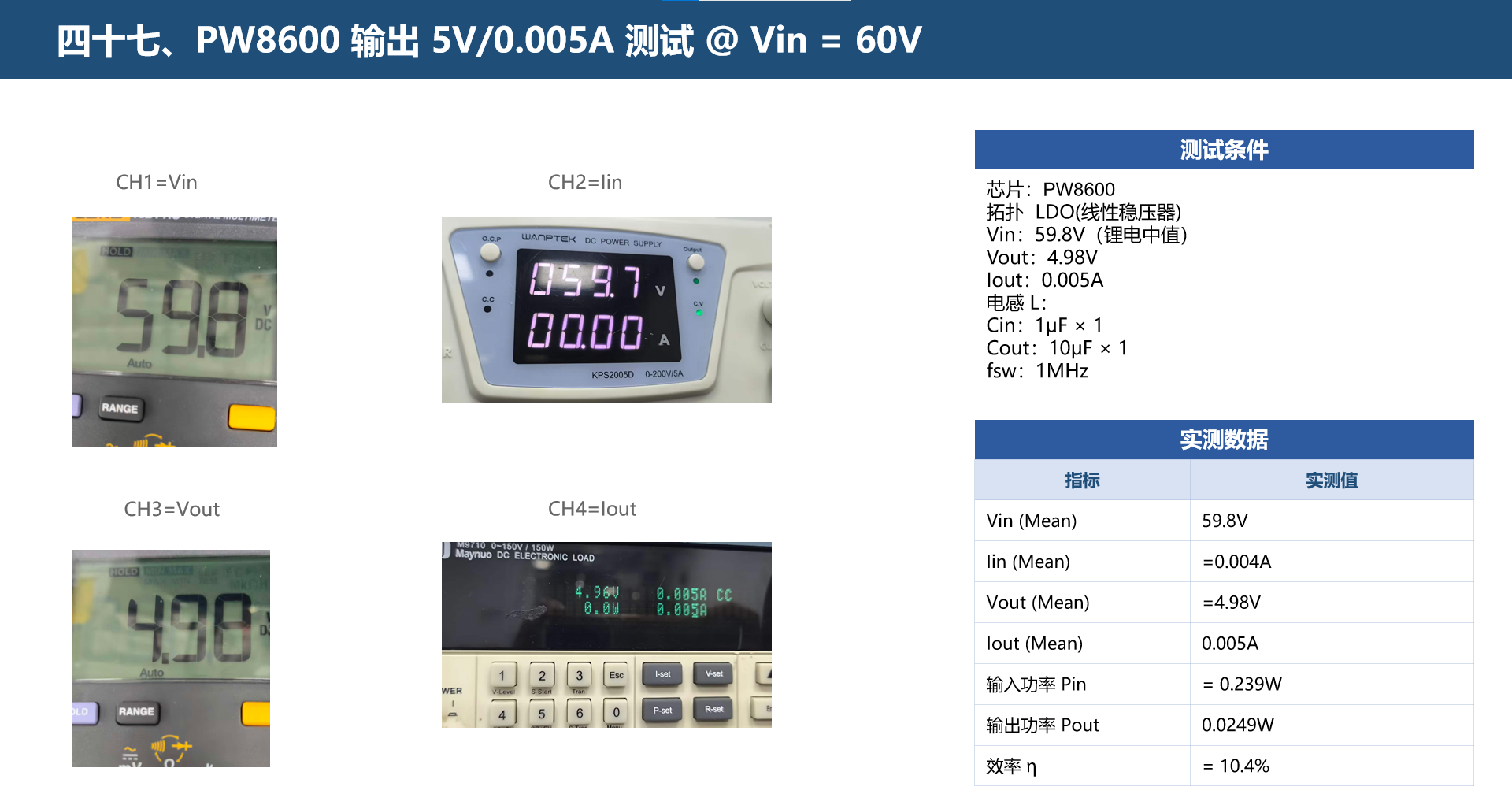

四十七、PW8600 输出 5V/0.005A 测试 @ Vin = 60V

测试条件

芯片：PW8600

拓扑  LDO(线性稳压器)

Vin：59.8V（锂电中值）

Vout：4.98V

Iout：0.005A

电感 L：

Cin：1μF × 1

Cout：10μF × 1

fsw：1MHz

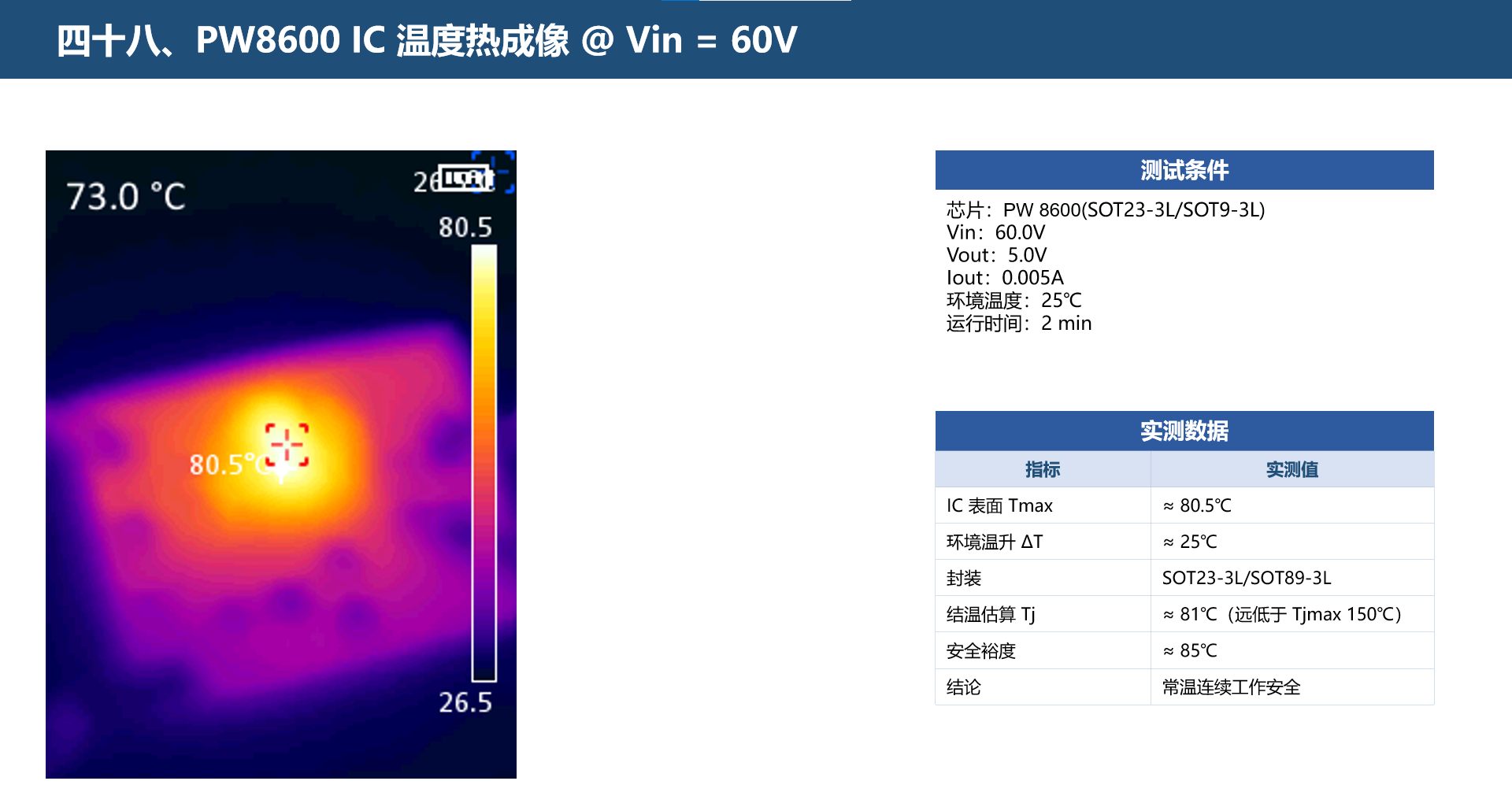

四十八、PW8600 IC 温度热成像 @ Vin = 60V

测试条件

芯片：PW 8600(SOT23-3L/SOT9-3L)

Vin：60.0V

Vout：5.0V

Iout：0.005A

环境温度：25℃

运行时间：2 min
