强实时运动控制卡XPCIE1032H在激光划片机的应用解决方案

激光划片机市场应用背景

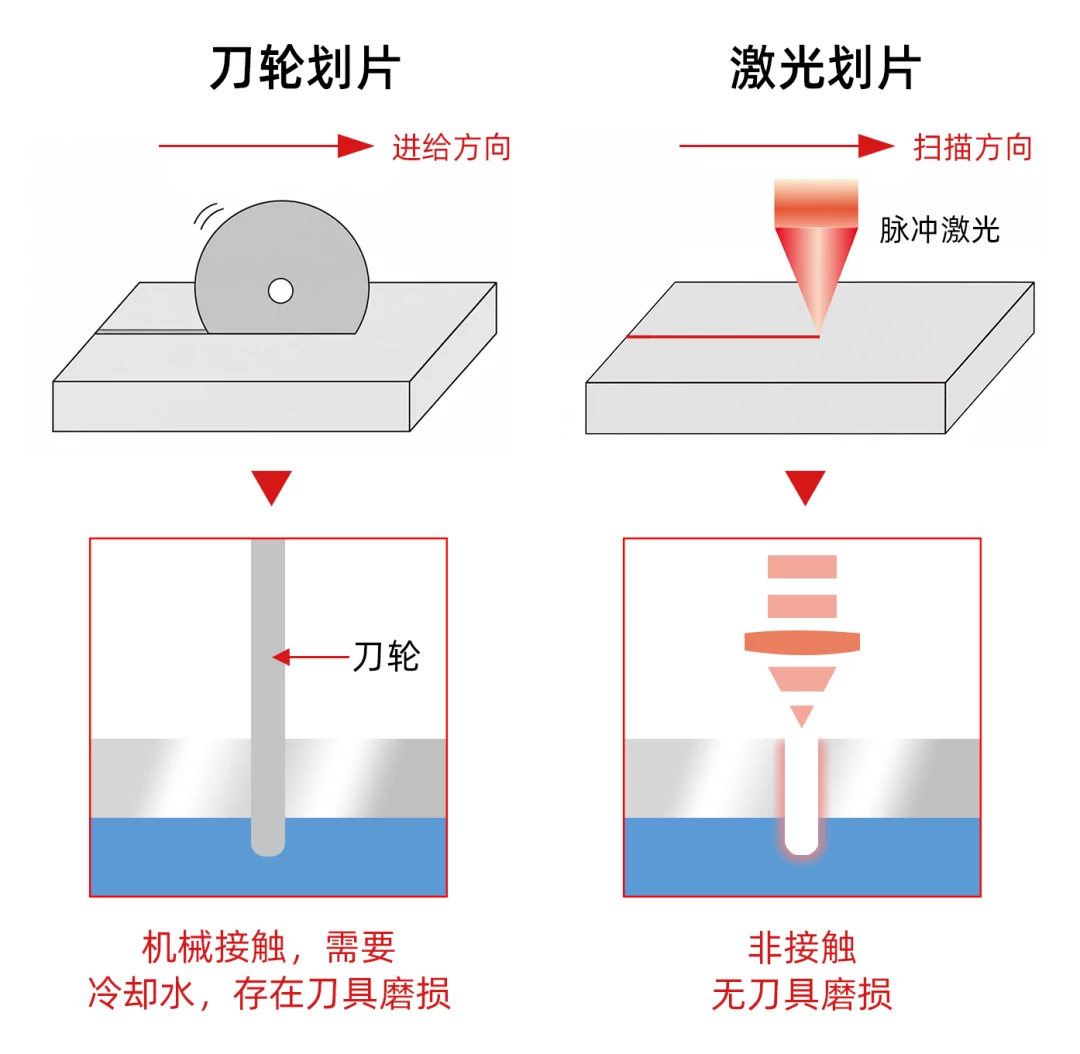

干式激光划片主要包括激光烧蚀和隐形切割两类。其中激光烧蚀主要通过高能量激光束聚焦在被加工物料使表面材料产生局部熔化、汽化的现象，来进行切割和开槽。相比刀轮划片，具有切缝窄、耗材少、灵活调整划片路径、切割速度快等优点。

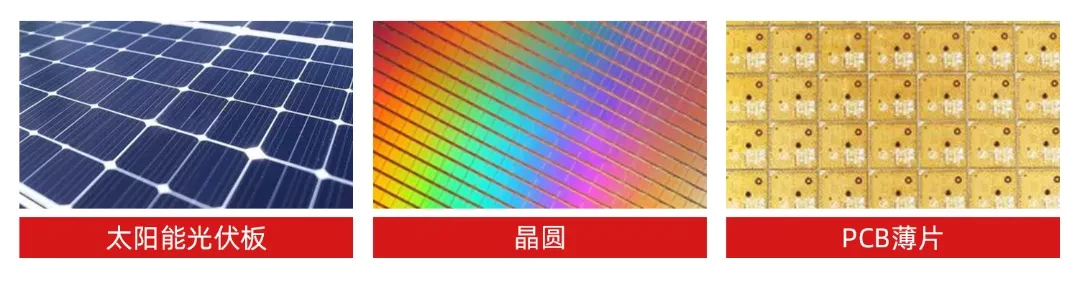

特别适用于晶圆、半导体封装切割、太阳能光伏板、蓝宝石、陶瓷、玻璃、PCB薄片等硬脆材料的高速高精划切。



市场现有方案瓶颈与行业需求

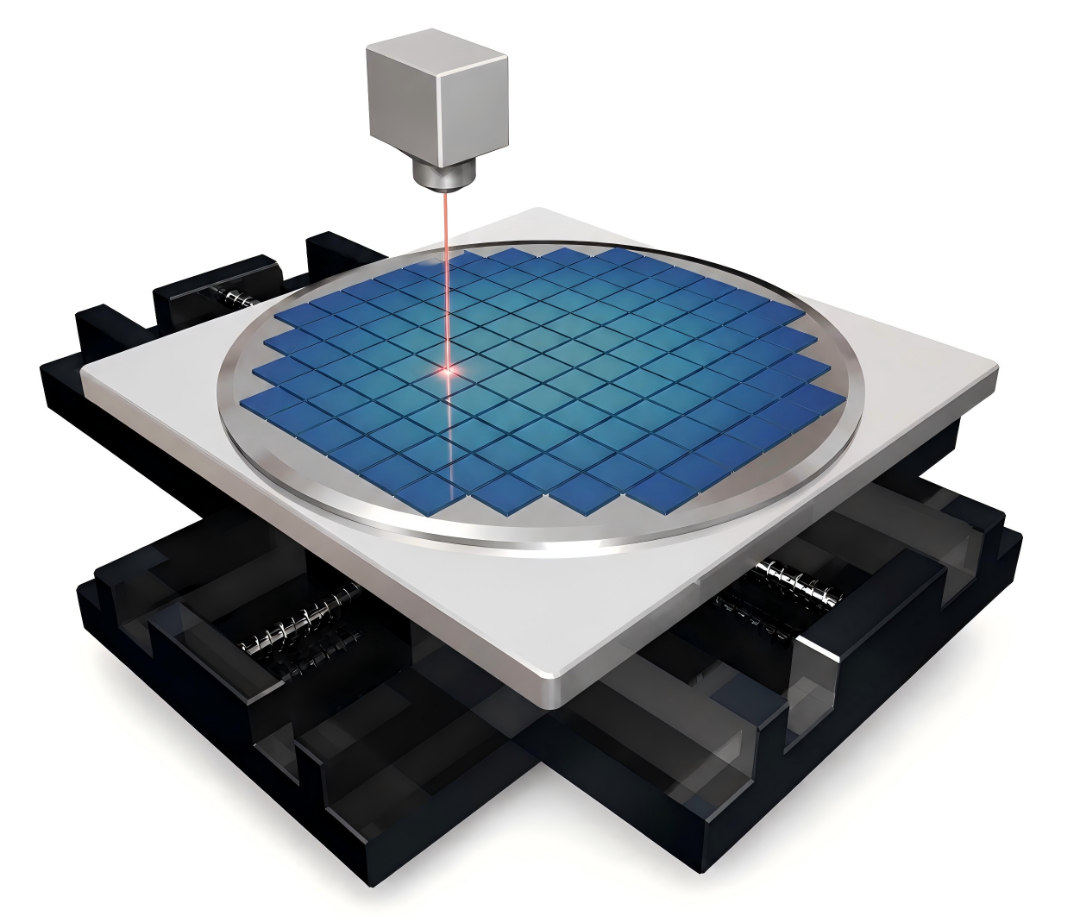

X-Y工作台

01.激光划片核心控制要求

设备在高速划切过程中不能减速和抖动，需保持连续运行稳定性和加工一致性。

控制系统需要多轴联动插补、PSO硬件位置同步出光、高速高精轨迹控制与激光功率控制，来保持XY轴向运动位置与激光脉冲同步控制，保障划切精度、良率及效率。

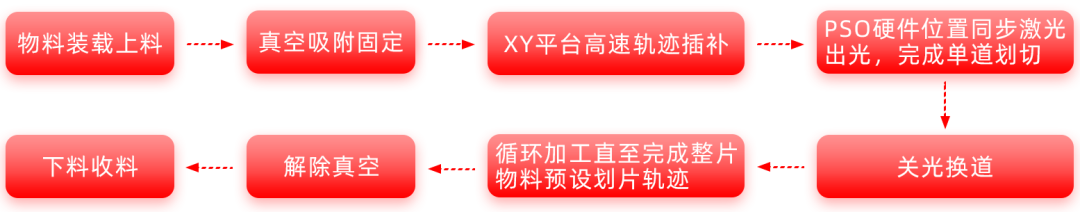

激光划片机控制流程

02.当前行业控制痛点

Windows系统调度抖动干扰运动轨迹，长时间连续加工稳定性差；

多轴同步性能差，高速轨迹拐角过冲、抖动，薄片工件易产生崩边、微裂纹；

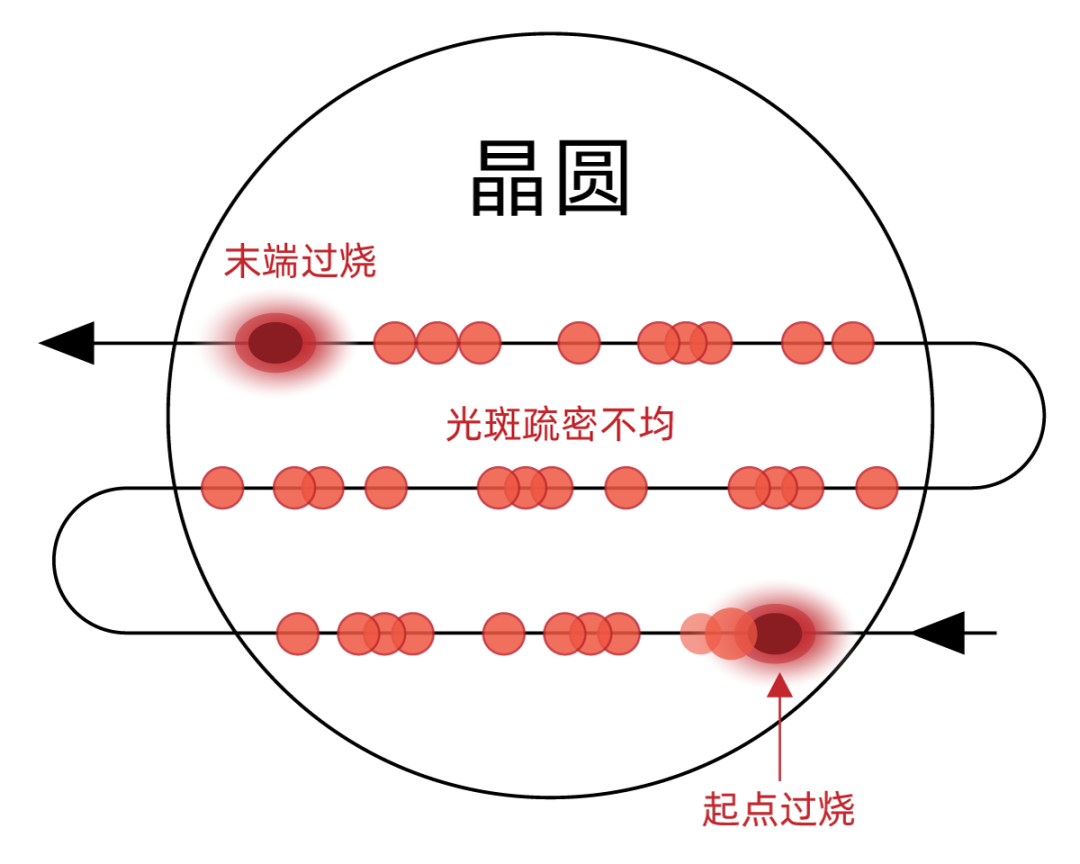

传统PLC/普通运动卡实时性不足，激光出光靠软件定时器触发，高速划切易出现光斑疏密不均、起点/末端过烧等问题。

03.传统运动控制方案实时性不足

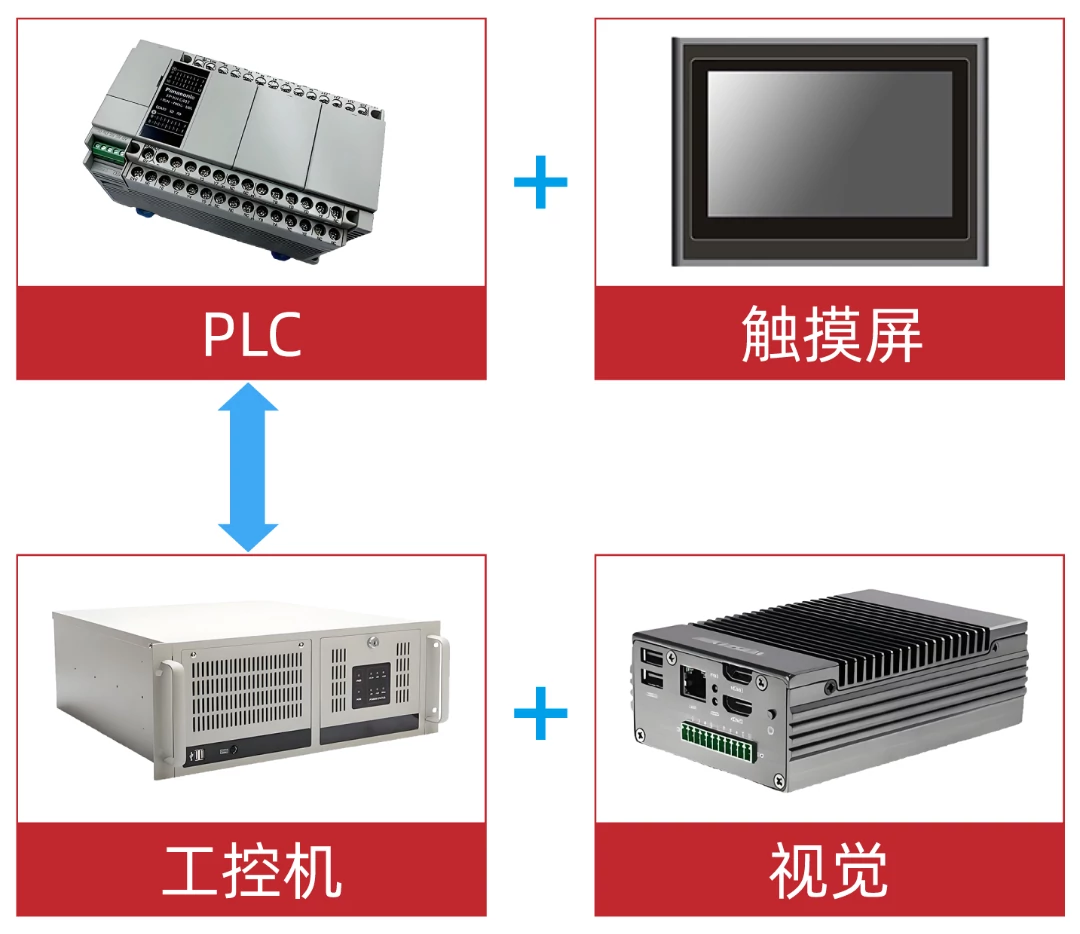

PLC+触摸屏+工控机+视觉方案

控制与视觉分两端控制，且PLC受扫描周期限制，数据响应慢，软件IO难以实现硬件级位置同步出光，导致高速划切缺陷多，UPH提升受限。

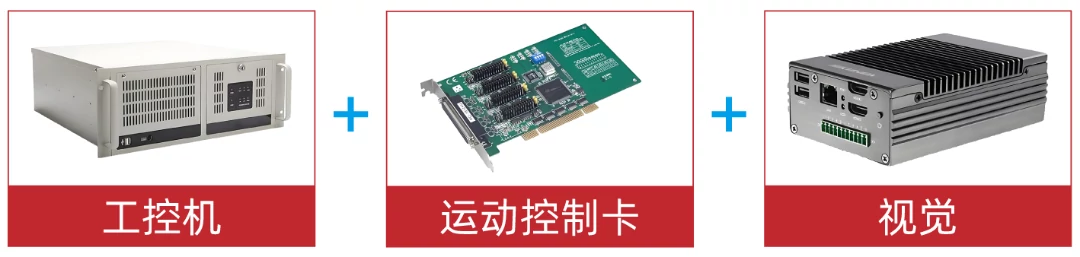

PCI脉冲运动控制卡+工控机+视觉方案

较PLC方案有所提高，但点对点接线较多，扩轴、安装、维护较为复杂。视觉交互和激光触发仍依赖非实时内核交互，系统延时与抖动影响精度与稳定性。

正运动技术解决方案：XPCIE1032H在激光划片机的应用

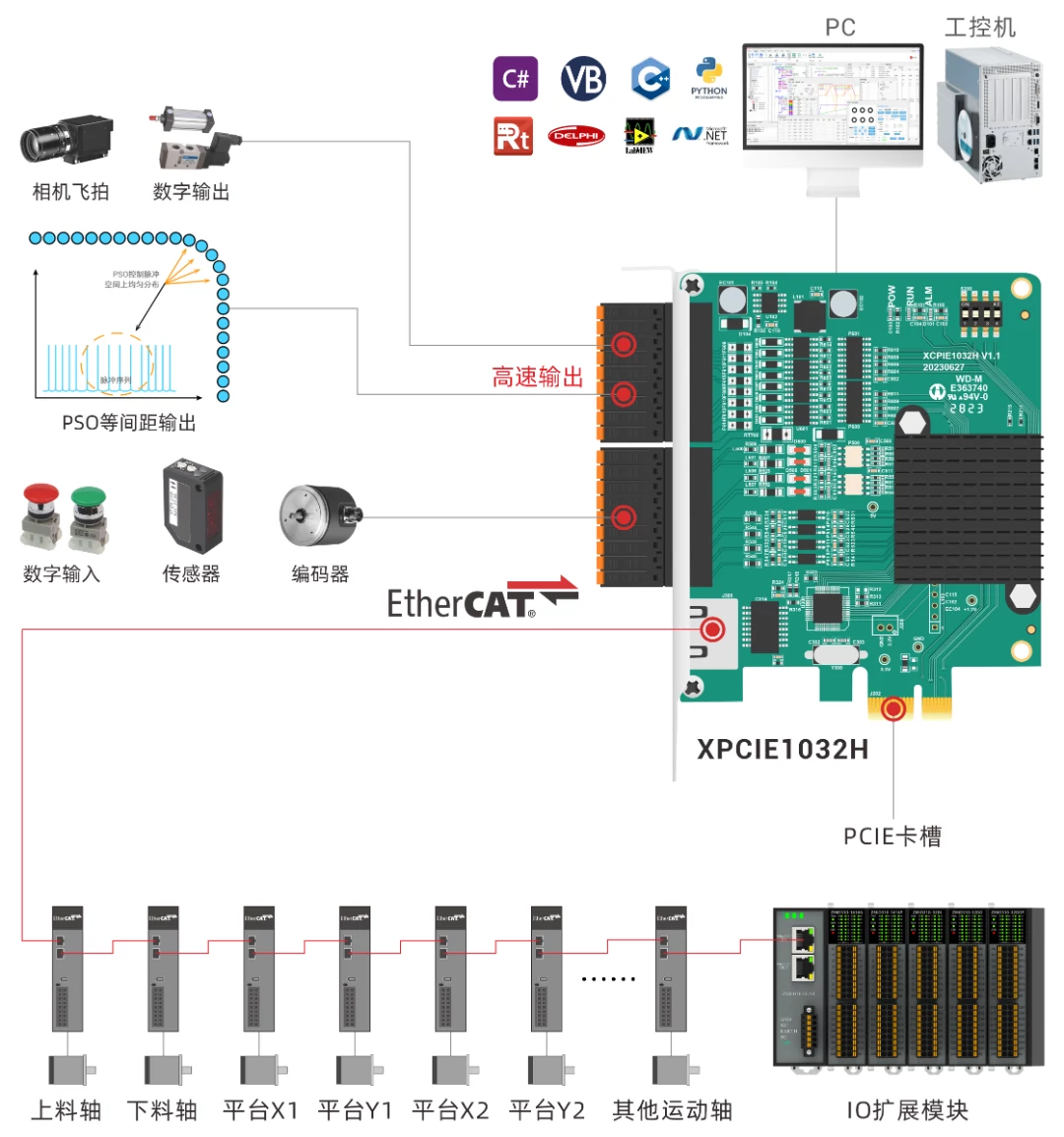

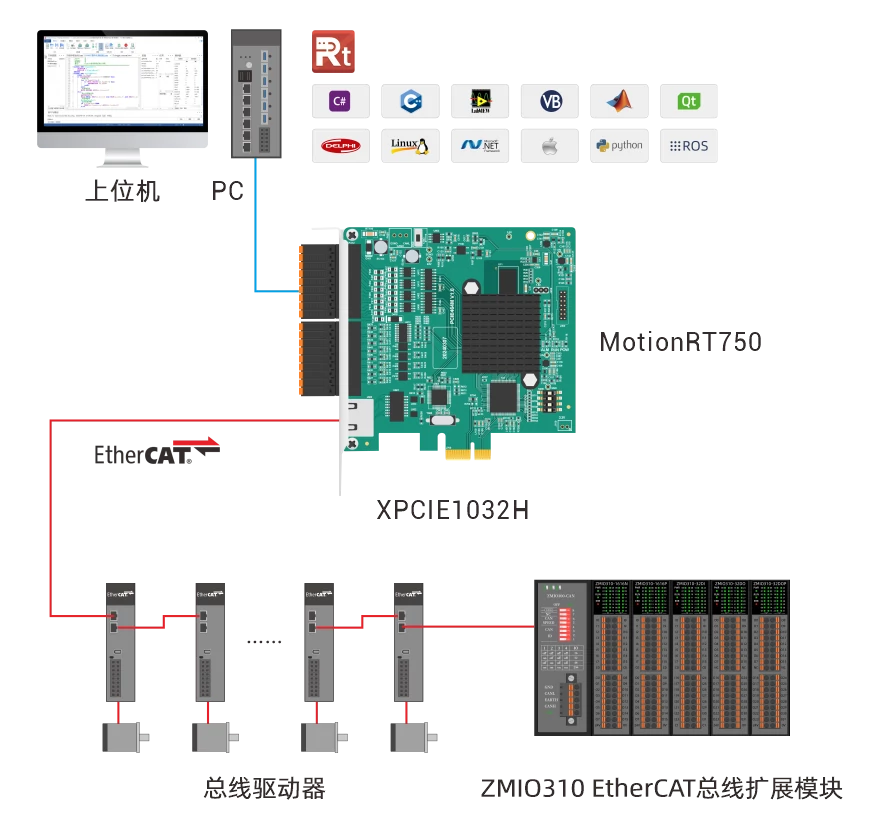

针对上述方案技术瓶颈，正运动采用“工控机+ XPCIE1032H强实时运动控制卡+激光器控制+第三方机器视觉”核心架构，通过脉冲激光实现非接触加工。

XPCIE1032H依托实时内核MotionRT750与PC端共享内存高速交互，执行速度轨迹前瞻、EtherCAT多轴同步、PSO等距出光和PWM激光功率控制，使XY平台在划片区外加减速、区内保持恒速运行，减少光斑不均、切缝波动及轨迹误差，提升精度、良率与UPH。

用户可按需扩展Z轴控制和接入测高传感器，实现激光焦点自动跟随。

XPCIE1032H 在激光划片机核心控制技术

编码器硬件PSO触发与PWM激光能量调制：

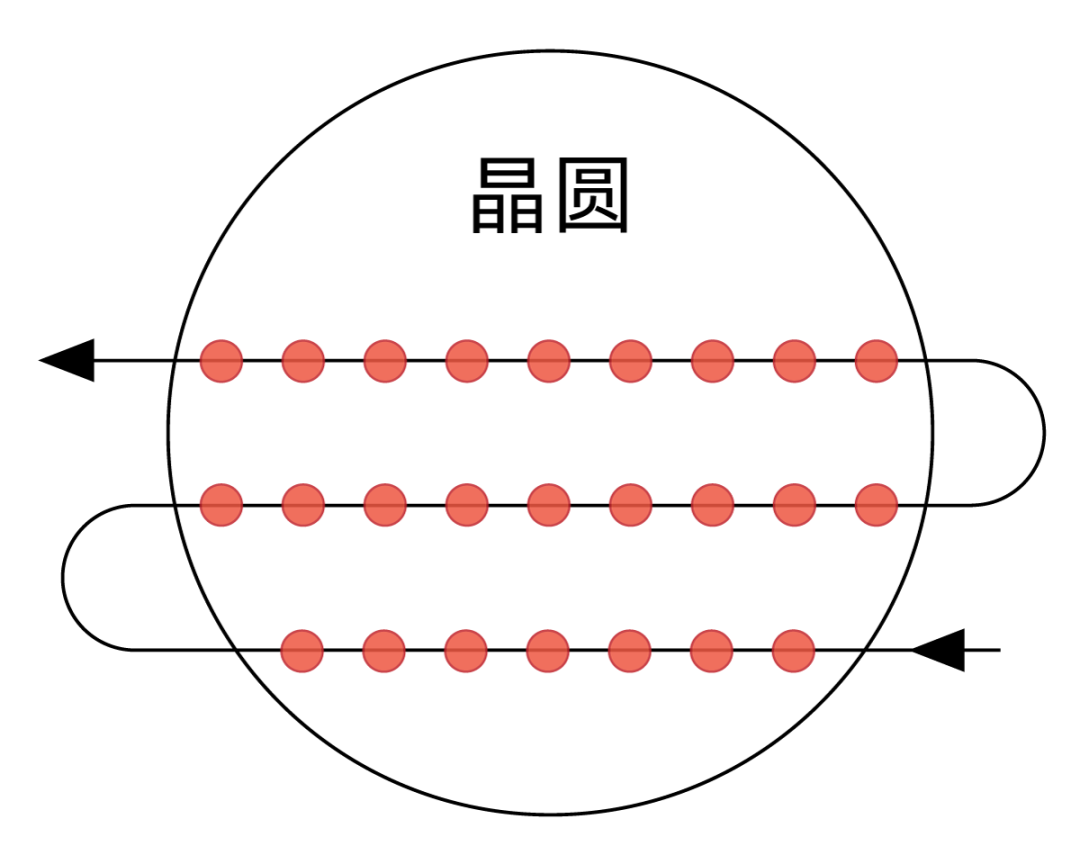

不受软件周期影响，支持等间距打点、提前/延时开关光，解决高速划切光斑疏密不均、起点/终点过烧缺陷等问题。

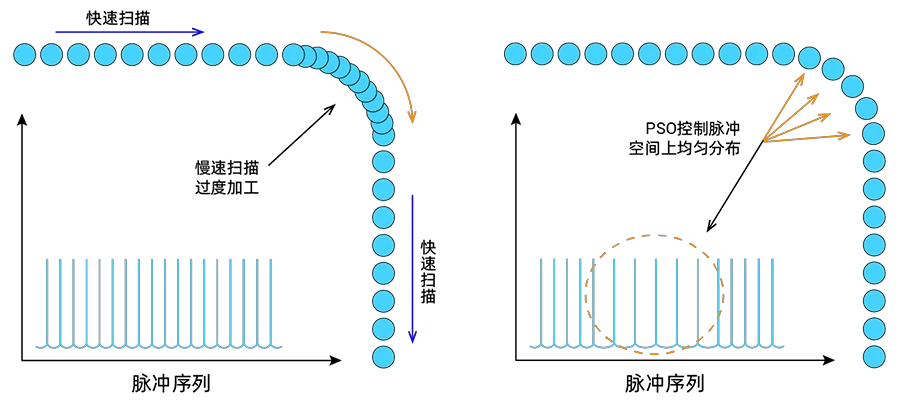

SS曲线加减速 + 速度拐角前瞻：

长轨迹高速运行，拐角自动降速，抑制平台抖动，减少薄片崩边微裂纹。

SS曲线加减速

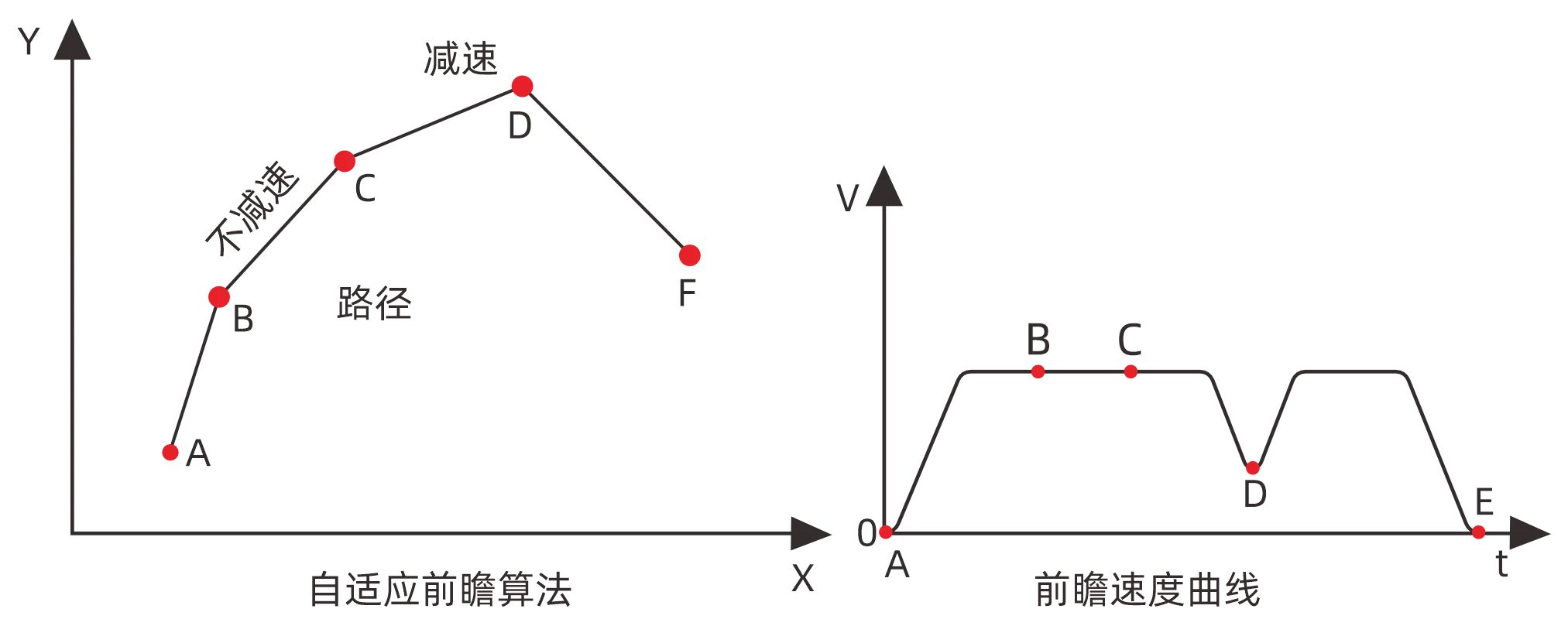

自适应前瞻

强大轨迹处理能力，提升柔性生产效率：

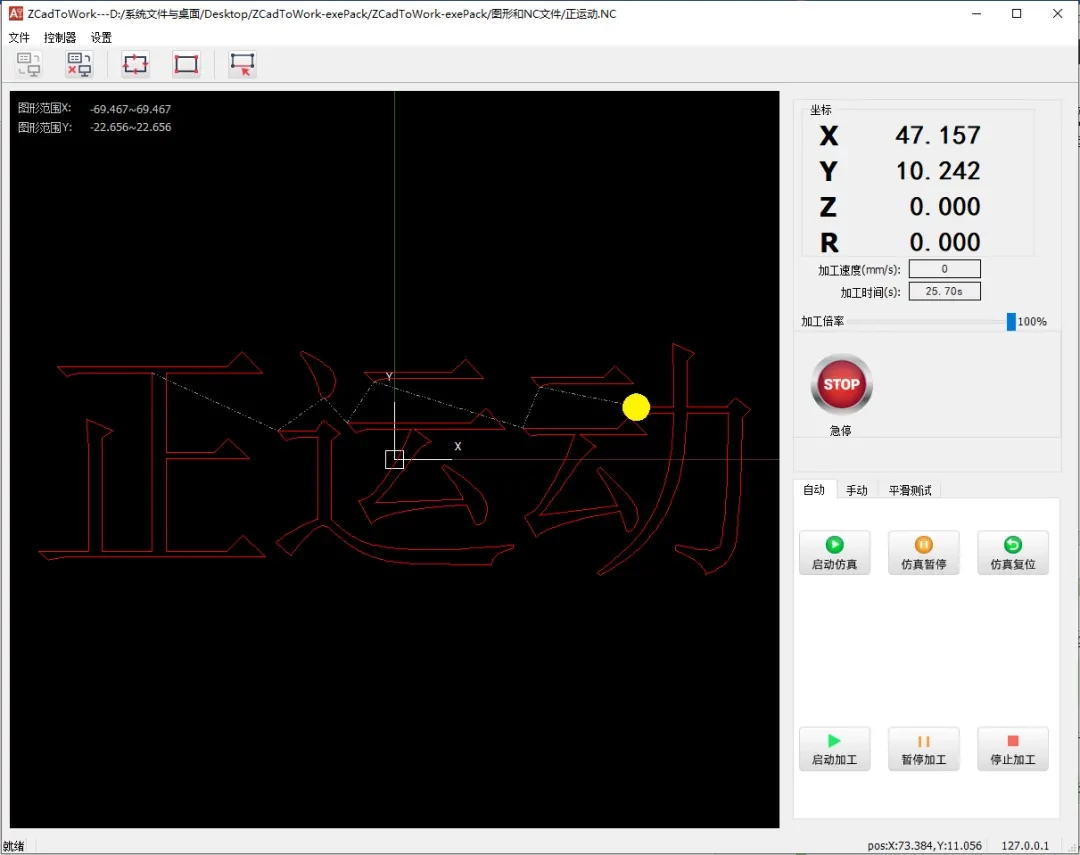

支持DXF与G代码解析，支持直线圆弧连续插补、电子凸轮阵列加工功能，可快速导入并切换加工图纸，灵活适配不同产品规格，缩短换型时间，满足多品种小批量柔性生产。

双向螺距补偿、二维螺距补偿：

在激光划片机中，因机械传动有固有误差，通过激光干涉仪检测各段距离偏差，记录形成补偿表格，调用控制卡PITCHSET（螺距补偿）/ PITCH2SET（二维螺距动态补偿）等指令，指令根据补偿文件的补偿值自动修正X轴和Y轴正向/反向运动偏差，实现运动平台3μ级划切精度要求。

螺距补偿

二维螺距动态补偿

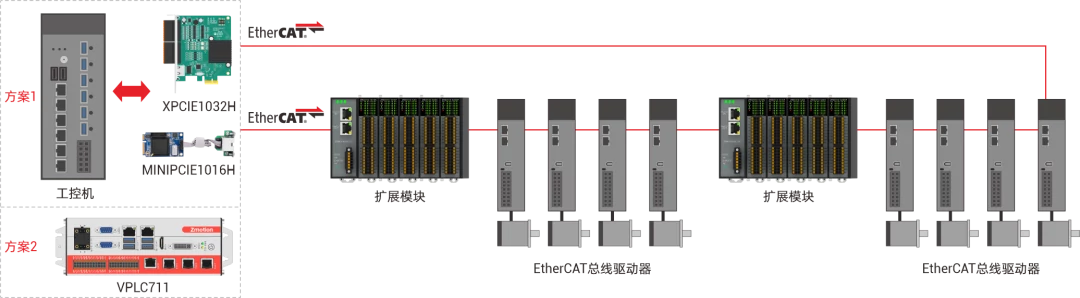

激光划片机运动控制方案配置（典型双工位机型）

?

单卡支持单XY、X＋双Y龙门及双XY多工位架构，各轴组独立运行，可实现A工位划切加工与B工位完成上下料，工序并行，提升激光划片机产能并降低硬件成本。

XPCIE1032H在划片机应用的核心优势

01 纯国产MotionRT750实时内核，独占x86/ARM CPU内核

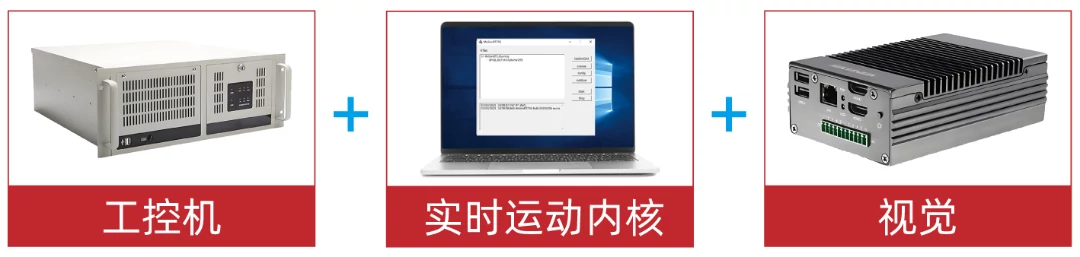

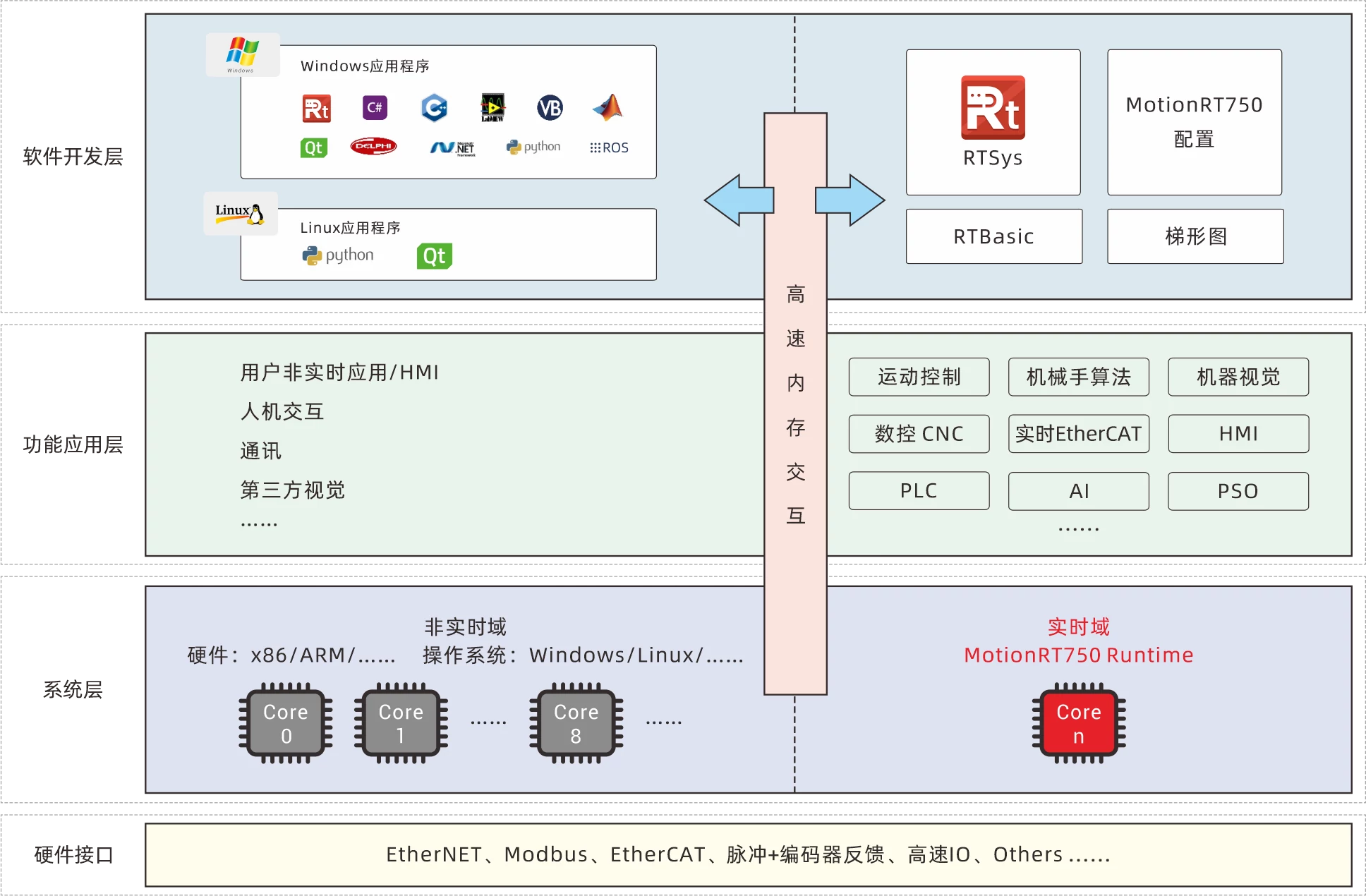

XPCIE1032H搭载Windows运动控制实时内核MotionRT750，采用“Windows非实时层+MotionRT750实时层”双架构。

实时层独占x86 CPU 1个物理内核，隔绝Windows系统波动（如进程占用、内存调度）影响，运动控制周期稳定无抖动；

非实时层可运行VS、Qt、LabVIEW等开发视觉软件，运动控制跑在MotionRT750 实时层，大幅提升开发与调试效率。

02

高交互，指令交互周期快至us级

XPCIE1032H直接调用工控机CPU与内存计算，无需依赖PCI/网口等外部总线，与视觉系统的指令交互速率较传统方案呈量级提升，实测数据如下：

使划片机实现 “PC上位机→实时内核控制” 闭环响应快至us级，效率与精度大幅提升。

03 强实时EtherCAT总线，多轴高精度同步

XPCIE1032H支持EtherCAT总线与脉冲混合控制，核心实时性能参数如下：

32轴EtherCAT同步周期快至125us，控制周期最快达50us，运动控制更快更稳；

多轴同步误差<0.01mm，平台定位重复精度±1-5um；

EtherCAT方案仅需一根总线电缆连接所有驱动器，接线工作量减少，维护成本降低。

04 更稳定、更安全、更可靠

激光划片机需7*24h不间断运行，XPCIE1032H通过双重保障提升系统稳定性：

 EtherCAT总线冗余：

支持主备双总线设计，断线时自动切换，停机风险降低90%。

 无惧PC蓝屏：

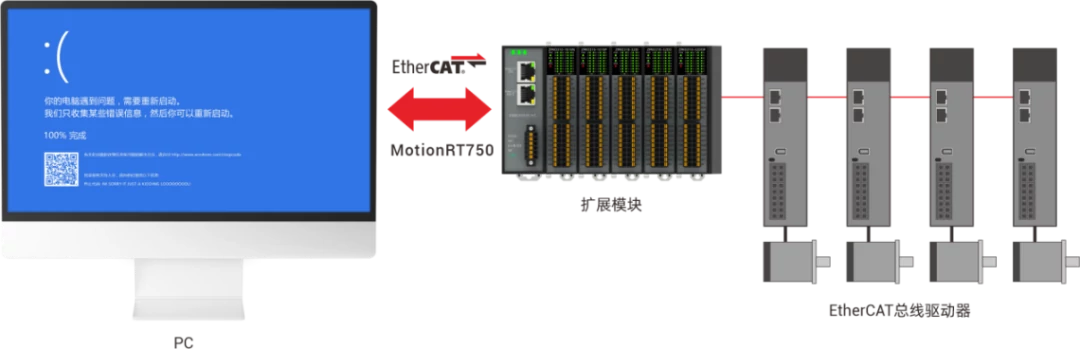

Windows系统蓝屏时，MotionRT750实时层独立运行，急停、限位、高速IO、PSO输出仍然有效，避免激光器误触发、工件报废与生产中断，蓝屏恢复后无需重新调试，恢复时间从30min 缩短至5min。

XPCIE1032H 运动控制编程和系统集成

01 跨平台支持

工程师可灵活根据应用程序需求，选择Windows或Linux开发环境，不影响运动控制内核MotionRT750的实时性能。

02 提供统一的API函数库

调用统一API函数库进行PC端开发，也可借助RTSys IDE完成项目编程，兼顾上位机集成与本地控制开发需求，降低软件适配与验证工作量，加速激光划片设备多轴同步运动功能开发与项目落地，开发周期缩短40%。

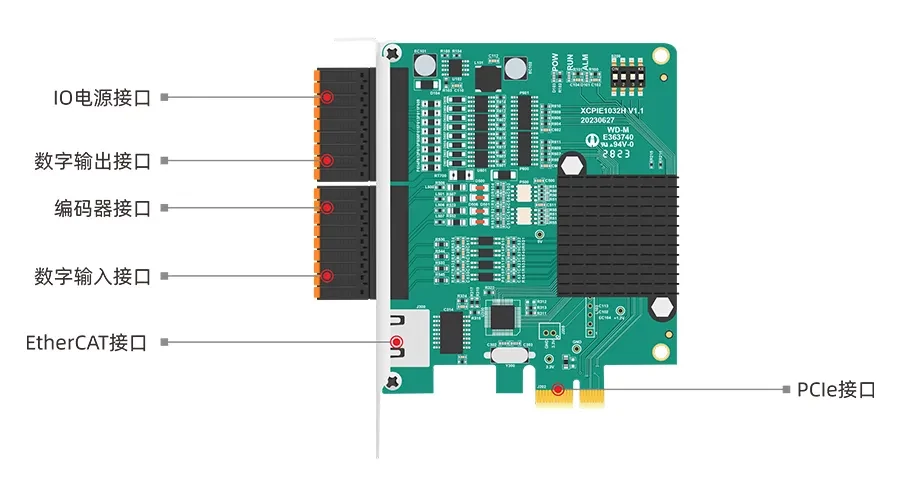

XPCIE1032H 产品硬件性能特点

多轴控制能力：支持6-64轴 EtherCAT总线 + 脉冲混合控制，其中4路单端脉冲输出，兼容伺服/步进驱动器；

高速同步性能：32轴EtherCAT同步周期125us，控制周期最快50us，支持多卡联动扩展；

高速IO：板载16路通用输入（8 路高速输入）、16路高速输出，支持16路独立硬件PSO（位置比较输出），支持PWM输出和位置锁存；

运动控制功能：支持直线插补、圆弧插补、SS曲线加减速、连续轨迹前瞻、电子凸轮、电子齿轮螺距补偿、反向间隙补偿、龙门同步等功能；

兼容性与可靠性：支持Windows/Linux系统，兼容 Halcon、VisionPro等主流视觉软件，EtherCAT 总线冗余设计，无惧PC蓝屏，7×24小时运行稳定性强。
