没有电池的门禁卡，靠什么完成刷卡？

没有电池的门禁卡，靠什么完成刷卡？

一张薄薄的门禁卡，没有充电口，也看不到电池，靠近读卡器却能被识别。它不是“不需要电”，而是可以从读卡器建立的电磁场里取得工作能量，再把信息传回去。对初学射频的人，刷卡是理解无线系统的好入口：先分开看供能、通信和权限判断，就不会把所有问题都归为“天线不行”。本文主要解释近距离无源低频、高频卡片的基本过程，不把所有叫RFID的设备都当成同一种频率、距离和协议。

图1：125kHz读卡模块与微控制器连接，识别结果可以继续交给控制程序处理。

卡里没有电池，不等于芯片不用电

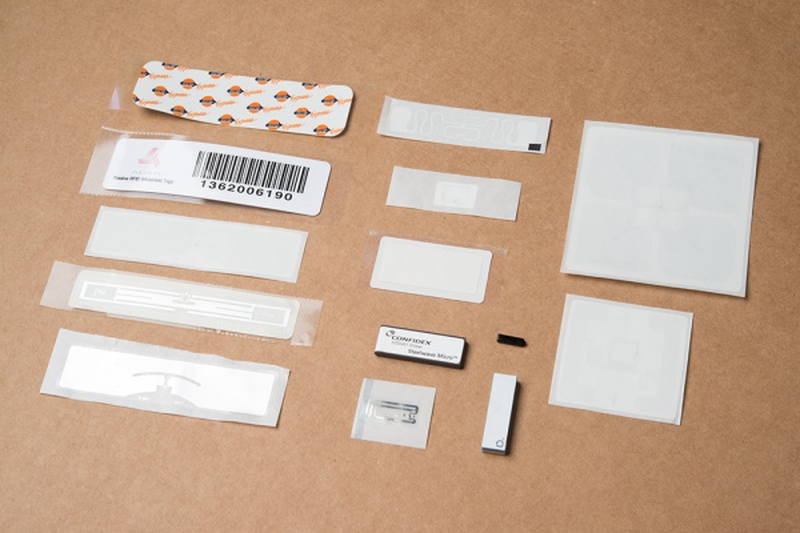

RFID是射频识别的缩写，不是某一种卡的专属名字。“无源”主要说明标签没有依靠自带电池来维持这条射频识别链路；它仍然有芯片，也需要能量。图2展示多种标签外形，不能仅凭长得像卡片或贴纸，就判断工作频率和兼容性。

图2：不同形态的无源RFID标签，外形相似不代表频率和协议相同。

在这里讨论的近距离低频、高频系统中，读卡器的线圈建立交变磁场，卡片线圈与它发生磁耦合，从而获得交流电能。可以先类比两个没有直接接线的线圈：一边由电源驱动，另一边接收能量，但不应把它当成理想变压器。

卡内电路再把获取的能量转换为芯片可用的供电。能量足够，芯片才有机会响应命令；读卡器自己能亮灯，并不能证明卡片已经正常供电。距离、方向、周边材料和天线设计，都会影响这一步。

回传信息，不一定要另造一个大发射机

读卡器既要给卡片供能，也要发送命令。以无源13.56MHz卡片为例，卡片回应时可以改变自身天线电路的负载，让读卡器一侧检测到相应变化，再从变化中恢复数据，这叫负载调制。

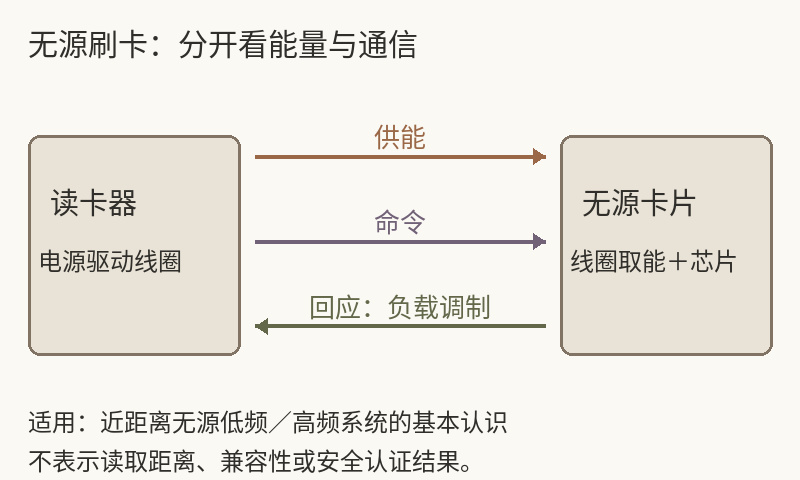

图3：近距离无源卡的供能与通信关系，箭头分别表示供能、命令和回应。

用人话说，不是卡片大声喊话，而是它按规则改变“取用能量时呈现的状态”，读卡器识别这种变化。这个比喻只帮助理解，不意味着标签单纯改变耗电量就能完成任何协议；实际还涉及调制、编码与时序。

图3把两条关系拆开：能量主要从读卡器到无源卡片；通信包含命令和回应。先记住这层关系就够了，暂时不必计算匹配电容或背诵全部协议。也不要把这里的近场磁耦合解释，直接套到远距离UHF标签上。

读卡器内部，射频之后还有数据接口

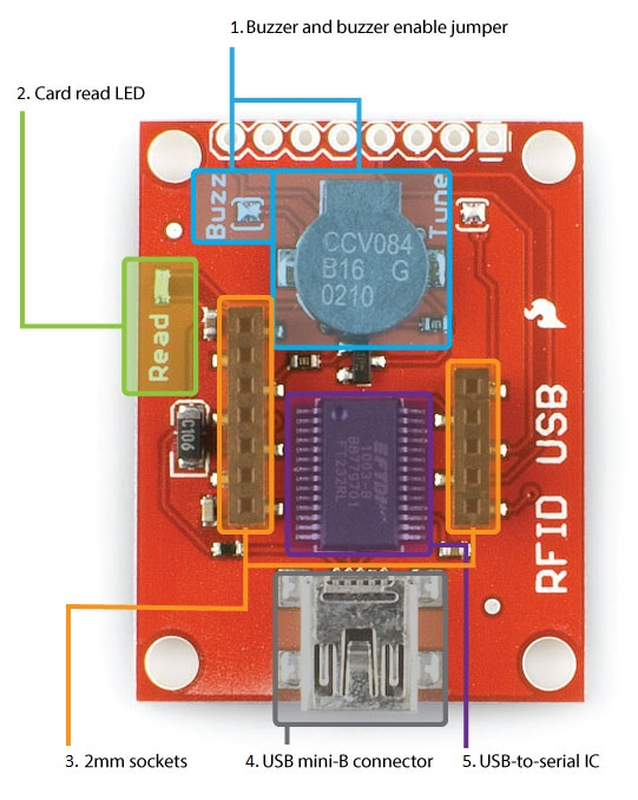

拿到一块读卡模块，不要只看天线。模块可能已经集成射频和协议处理，再用串口或其他接口把结果交给微控制器。图4展示一个USB读卡底板：它把读卡模块与电脑接口连接起来，底板并不等于整套射频读卡电路。

图4：USB读卡底板的部件标注，读卡模块还需装入对应插座才能组成示例系统。

因此，“电脑没有显示卡号”可能发生在不同位置：卡与模块不兼容、射频没读到、模块没有正确输出，或者电脑端接口设置不对。把链路画成“卡片—读卡模块—接口—程序”，就能先判断自己正在检查哪一段。

教程示例使用125kHz卡与配套ID-12LA模块，不应换成任意13.56MHz卡就期待同样工作。频率相同也未必足够，协议、编码与模块支持范围还要匹配。购买或接线前，先核对卡和模块的说明，而不是只搜“RFID模块”。

读出一串数据，还不等于门会打开

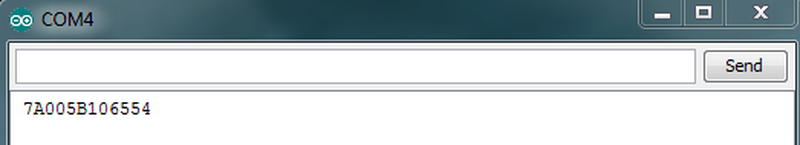

图5是教程在电脑端收到的数据。它说明读卡结果可以进入软件处理，但“读到了标识”与“确认有权限”是两件事。实际门禁还可能进行认证、权限查询和记录，不能把一个能显示卡号的演示，宣传成安全门禁方案。

图5：配套125kHz卡与模块的教程串口输出示例；读到数据不等于完成权限认证。

入门练习可以从自己的开发套件和配套测试卡开始，不读取他人的卡，也不尝试绕过门禁。固定供电与程序，先按推荐方向读卡，再一次只改变距离或方向，记录哪些位置能稳定读取，哪些位置偶尔失败。

记录时注明卡片、模块、供电和相对位置。若换了一张不同协议的卡，就不是单纯的距离对照；若换了接口或程序，也不能直接归因于射频。这种把变量说清楚的习惯，比一开始追求更远距离更适合打基础。

理解无源刷卡，先看清谁供能、谁传数据、谁做权限判断。下一步可以用一套明确兼容的低压开发套件，把从卡片到程序的链路画出来，再做固定条件下的位置对照；不要把偶尔成功当成稳定工作。若你遇到读不到卡，首先能确认的是卡与模块的频率协议匹配，还是电脑端确实接收到了模块数据？
