ASL74LV3257S（4 路二选一高速多路复用器 / 解复用器）实战接线与设计参考

一、为什么需要它

当一个 MCU 的总线要分时复用两组外设，或一路高速信号要在两个目的地间切换，就需要一颗“电子开关”。ASL74LV3257S 是国科安芯的 4 通道 1-选-2 高速多路复用器/解复用器，单电源 2.3 V ~ 3.6 V，导通电阻仅 5Ω，带宽 240MHz，传播延迟 0.15ns，轨到轨切换并支持局部掉电（IOFF），TSSOP16 封装，商业航天级抗辐照。

二、应用需求梳理

• 电压域 ：单电源 2.3~3.6V，数据 I/O 轨到轨切换；控制输入 S 为施密特结构，可承受慢上升/下降沿。

• 导通特性 ：低导通电阻 5Ω（4~15Ω），开关近乎“导线”，几乎不引入额外延迟与地弹。

• 速率与隔离 ：-3dB 带宽 240MHz、tpd 0.15~0.25ns；OE# 高时全通道高阻，实现总线隔离与防上电冲击。

• 抗辐照 ：TID ≥ 100krad、SEU/SEL ≥ 37，-55~+125 ℃，面向商业航天、核电与机器人。

三、关键指标速查

参数	数值	说明
通道结构	4 通道 1-选-2（A 选通到 B1 或 B2）	OE# 控制全局使能
供电电压	2.3 V ~ 3.6 V	单电源
导通电阻RON	5 Ω（典型），4~15 Ω	VCC=3.0~3.6V
带宽	f(-3dB) 240 MHz	RL=50Ω
传播延迟	tpd 0.15 ~ 0.25 ns	近乎无延迟
电源电流	ICC 10µA（典型）/ 50µA（最大）	VCC=3.6V

四、内部架构与功能

图：ASL74LV3257S架构

如上图，ASL74LV3257S 核心为 4 通道 1-选-2 开关阵列，由 S 选组、OE# 使能。功能表决定信号通路，是接线与调试的依据。

五、参考设计

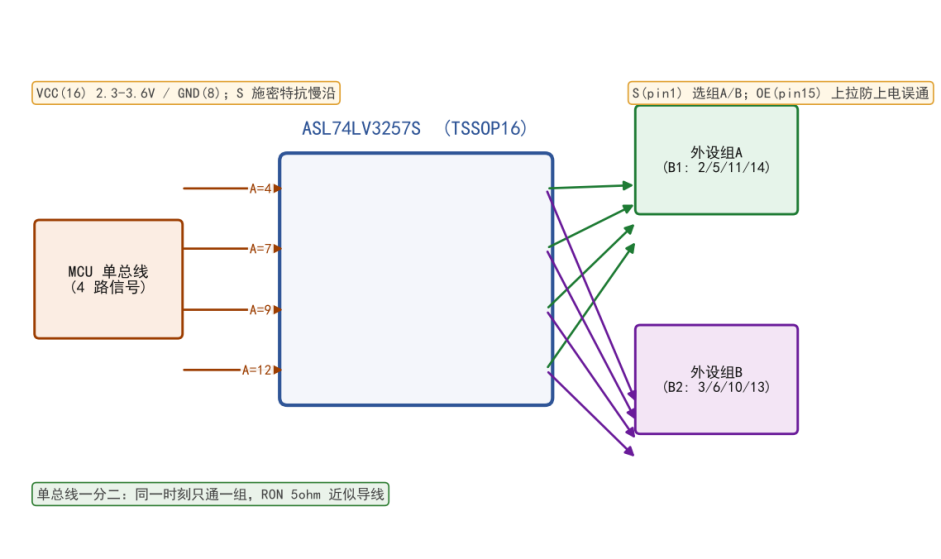

图：ASL74LV3257S应用

5.1 引脚与连接

A 端（1A~4A: pin4/7/9/12）接 MCU 侧；B1（pin2/5/11/14）、B2（pin3/6/10/13）接两组外设；S(pin1) 选组，OE#(pin15) 使能。

5.2 上电与隔离

OE# 须通过上拉电阻接 VCC，保证上电/掉电期间开关处于高阻，避免误通；S 为施密特输入，可直接接 MCU GPIO。

5.3 电源与去耦

VCC(pin16) 供 2.3~3.6V，GND(pin8) 单点接地；就近放 0.1µF 陶瓷电容；高频场景注意回流路径短。

5.4 布局

高速通道走线等长、远离噪声源；RON 仅 5Ω，对高阻负载衰减可忽略，但 50Ω 传输线需注意端接匹配。

六、PCB 布局要点

• 电源/参考旁路电容尽量靠近引脚（<1cm），低 ESR 钽电容用于外部参考。

• 模拟与数字回流分区，星型或单点接地，降低数字噪声耦合进模拟/参考。

• 高速通道（开关 240MHz、ADC 时钟）走线短且等长，远离噪声源并视情况端接。

七、调试检查表

检查项	合格判据
上电后OE#/CS 电平	OE#(开关) 应为高（隔离）；CS(ADC) 启动转换应为可控低
电源/参考纹波	VDD/REF 纹波 < 1/2LSB 对应电压，示波器近引脚测量
通信时序	SCLK/DCLOCK 占空比与建立保持满足手册；CS 下降沿启动
输入范围	模拟输入不超0~VDD（或伪差分 -IN 范围），无钳位二极管导通
功耗	连续/关断电流与手册一致，无异常发热

八、常见故障排查

• 读数跳变/无转换 ：查 CS 脉宽与 SCLK 个数（16 个/次），确认 CS 下降沿触发。

• 精度下降/噪声大 ：查 VDD/REF 去耦与噪声，必要时分离模拟/数字电源。

• 开关误通/总线冲突 ：查 OE# 上拉是否可靠，S 选组逻辑是否正确。

• 上电闩锁/倒灌 ：确认 IOFF 局部掉电路径，GND 完整、无反向电流。

抗辐照能力（手册事实） ：三款器件均为商业航天级，总电离剂量 TID ≥ 100krad(Si)，单粒子翻转 SEU ≥ 37 MeV·cm²/mg、单粒子闩锁 SEL ≥ 37 MeV·cm²/mg，工作温度 -55 ℃ ~ +125 ℃。这一指标面向低轨卫星、商用火箭与深空探测的商业航天电子环境，区别于地面工业级器件。

九、结语

把 ASL74LV3257S 接好，核心就一句话：单电源、5Ω 低阻、240MHz 高速开关，参考/电源干净、前端驱动低阻、使能隔离可靠。照此接线，手册标称性能即可稳定落地。
