【芯方案】触显一体，智控新风——基于中微爱芯AiP8F3564的线控器面板解决方案

应用背景Application Background

线控器面板是空调、新风系统等环境调节设备的“指挥中心”，承担着模式切换、温度设定、风速调节、风向控制等核心交互功能。随着智能家居与商用楼宇对舒适度要求的不断提升，线控器面板已从简单的开关控制，发展为集环境监测、模式管理、用户记忆于一体的智能终端。

中微爱芯线控器面板解决方案，以AiP8F3564触控MCU搭配CS1621 LCD驱动芯片为核心，支持新风、强力、静音、健康、自清洁、多风感等多种运行模式，并集成辅热、节能、睡眠、调湿等辅助功能。用户可通过触摸按键直观调节左右风、上下风及摆风方向，配合NTC实时测温与目标温度设定，实现对室内环境的精细化管理。产品操作直观，功能全面，广泛适用于智能家居与商用场所，有效提升空调系统的使用便捷性与舒适性。

方案特点Features of the plan

• 双LCD驱动协同： AiP8F3564内置LCD驱动与CS1621外置LCD驱动协同工作，满足复杂显示界面需求
• 高集成度平台： 单芯片集成触摸检测、LCD驱动、多路通信接口，大幅精简外围电路
• 触摸按键： 无需片外触摸电容，最多支持48通道触摸检测，灵敏度高
• 丰富的功能模式： 支持新风、强力、静音、健康、自清洁等多种运行模式及辅热、节能、睡眠等辅助功能
• 精细环境管理： NTC实时测温，支持目标温度、风速、角度自由设定，配合排风与内循环切换
• 断电记忆功能： 参数自动保存，上电恢复，无需重复设置
• 背光智能控制： 根据操作状态自动调节背光亮度，节能且提升用户体验
• 完善软件架构： 提供成熟的底层驱动与上层应用框架，加速开发进度
• 抗干扰高可靠： 高抗干扰设计，适应复杂电磁环境，运行更稳定
  CS：10V静态、6V动态
  EFT：4000V-100KHz/5KHz

整体解决方案Overall solution

本方案是以中微爱芯AiP8F3564为核心设计的线控器面板解决方案。AiP8F3564是一款触摸型8051内核MCU，内置64KB FLASH ROM、2KB XRAM、256B IRAM，内部集成Timer0Timer5、WT、WDT、UART0UART2、LCD、TOUCH、12bit-ADC等丰富外设。其中，LED驱动模块支持8COM×32SEG共256个LED点阵的独立控制，提供256级PWM逐点调光能力，可实现平滑呼吸、动态流光等细腻光效，为面板状态指示与氛围灯效提供了充足的硬件支撑。该MCU片上资源配置丰富，外围电路精简，兼顾开发灵活性、硬件集成度与量产落地效率，适合用于小家电控制板、显示交互板等应用场景。

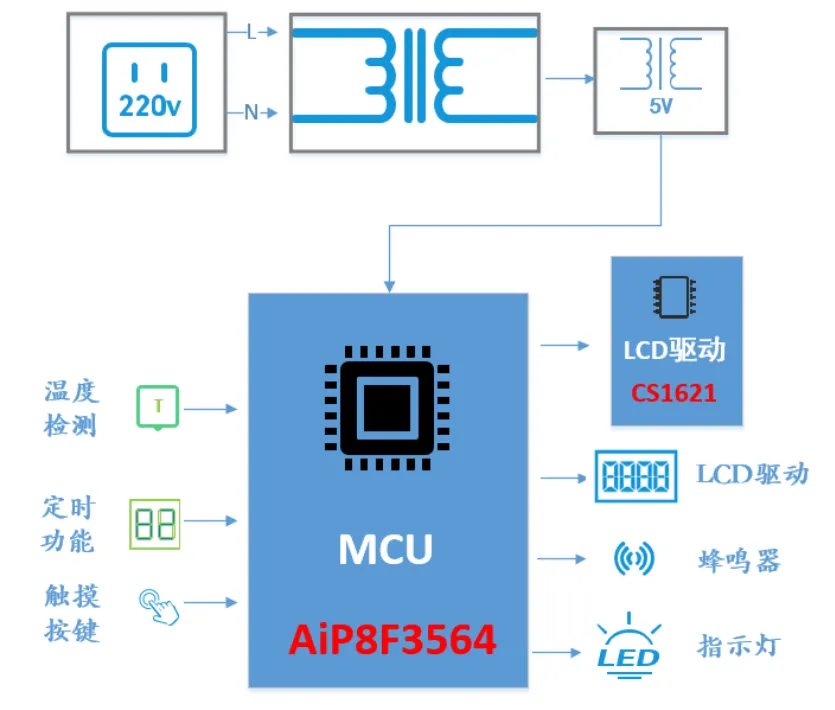

本方案采用“AiP8F3564主控MCU + CS1621 LCD驱动”双芯片架构，实现触摸检测、LCD显示与环境控制的完美协同。这套方案在显示驱动上实现了硬件资源的最优分配，在触摸交互上兼顾了可靠性与灵活性，既控制了BOM成本，又保证了用户体验，适合对显示内容丰富度和操作便捷性有较高要求的中高端线控器产品。

方案实物Physical version of the plan

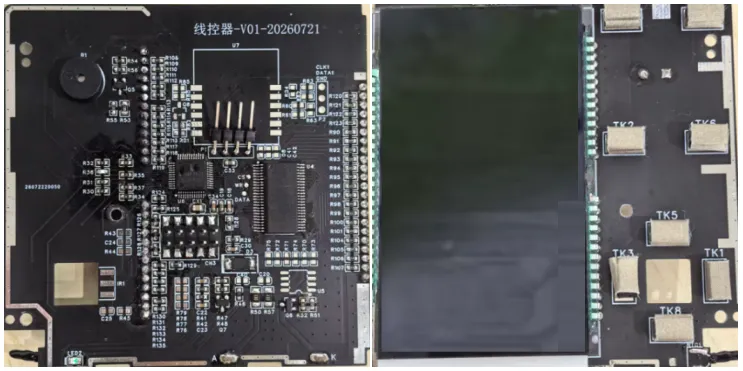

线控器面板

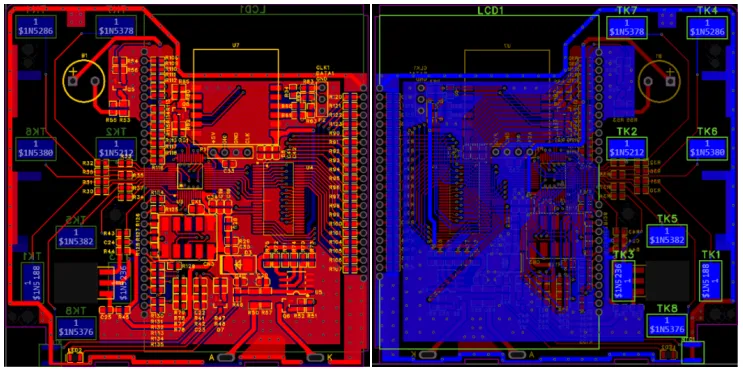

线控器面板PCBLAYOUT

线控器面板PCB

芯片资源Chip resources

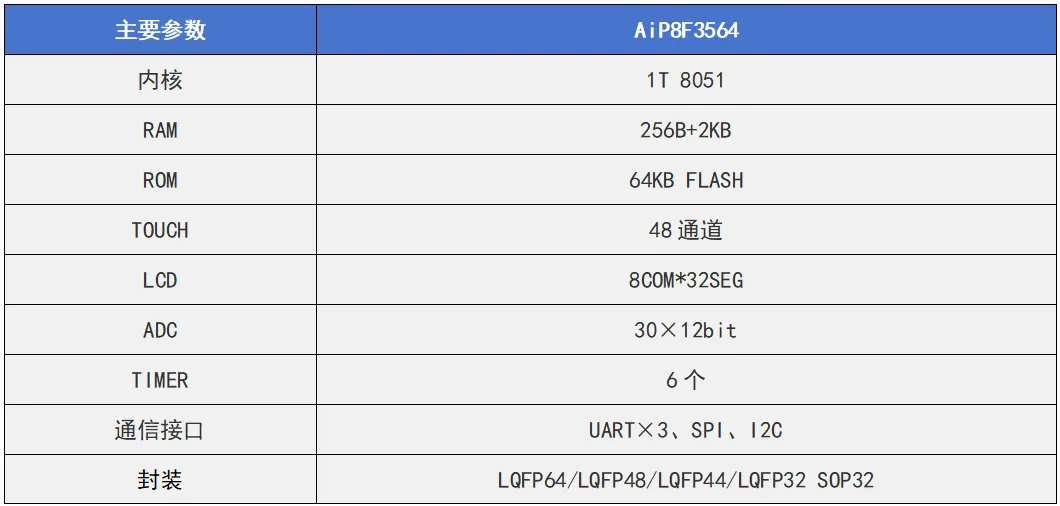

适用线控器的高性价比MCU：

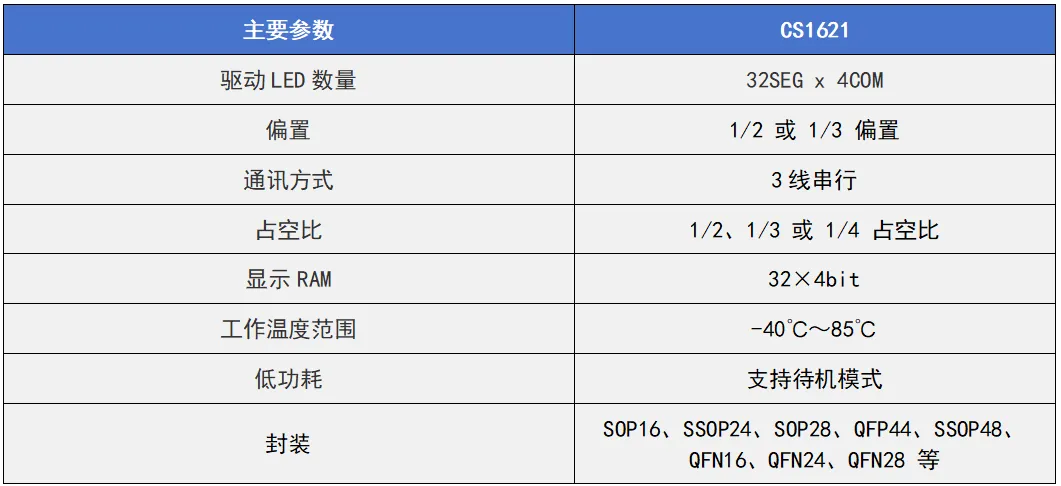

适用线控器的LCD驱动：

结语Conclusion

中微爱芯线控器面板解决方案，以高集成触摸MCU与高可靠LCD驱动为核心，将触控交互、信息显示、环境监测与模式管理融为一体，帮助客户快速打造交互灵敏、显示清晰、功能全面的智能线控终端。无论是家用中央空调，还是商用新风系统，本方案均可灵活适配，助力产品实现更智能、更舒适的环境控制体验。

如需了解更多产品资讯，请联系我司授权代理商或销售工程师。
