描述
TVS1401设备可以分流高达30 A的IEC 61000-4-5故障电流，以保护系统免受高功率瞬变或雷击。该器件符合通用工业信号EMC要求的1 kV IEC 61000-4-5开路电压，通过42Ω阻抗耦合.TVS1401采用反馈机制确保故障期间的精确扁平钳位，保持系统暴露低于传统TVS二极管。严格的电压调节允许设计人员选择具有较低电压容差的系统组件，从而降低系统成本和复杂性，同时不会牺牲稳健性。 TVS1401具有±14 V的工作范围，可在需要防止反接线条件的系统中进行操作。
此外，TVS1401采用小型SON封装，设计为空间受限的应用，具有重要意义与标准SMA和SMB封装相比尺寸减小。低器件泄漏和电容确保对受保护线路的影响最小。为了在产品的整个使用寿命期间提供强大的保护，TI测试TVS1401在125°C时不会发生5,000次浪涌电击，而器件性能没有任何变化。
TVS1401是TI ?? Flat-Clamp系列产品的一部分浪涌装置。有关Flat-Clamp系列的更深入了解，请参阅用于高效系统保护的平钳位电涌保护技术白皮书。
特性
- 针对工业信号线的1 kV，42ΩIEC61000-4-5浪涌测试的保护
- 双向极性启用双极信号或错误接线条件的保护
- 在30 /A时，钳位电压为20.5 V，8 /20μs浪涌电流
- 支持电压：±14 V
- 小3毫米x 3毫米SON占位面积
- 在125°C下存活超过5,000次30 A8/20μs浪涌电流的重复冲击
- 强大的浪涌保护
- IEC61000-4-5（8 /20μs）：30 A
- IEC61643-321（10 /1000μs）：6 A
- 低泄漏电流
- 1.1 nA典型温度为27°
- 260 nA最高温度为85°
- 低电容：68 pF
- 集成4级IEC 61000-4-2 ESD保护
所有商标均为其各自所有者的财产。
参数 与其它产品相比 ESD 保护和 TVS 浪涌二极管
Number of channels (#) IO capacitance (Typ) (pF) Vrwm (V) IEC 61000-4-2 contact (+/- kV) IEC 61000-4-5 (A) Features Bi-/uni-directional IO leakage current (Max) (nA) Rating Operating temperature range (C) Package Group Package size: mm2:W x L (PKG) Dynamic resistance (Typ) (Ω) Clamping voltage (V) TVS1401 TVS0701 TVS1801 TVS2201 TVS2701 TVS3301 1 1 1 1 1 1 45 55 44 80 40 40 14 7 18 22 27 33 8 8 8 8 8 8 30 30 30 30 27 27 Flat-clamping
Surge Protection Flat-clamping
Surge Protection Flat-clamping
Surge Protection Flat-clamping
Surge Protection Flat-clamping
Surge Protection Flat-clamping
Surge Protection Bi-Directional Bi-Directional Bi-Directional Bi-Directional Bi-Directional Bi-Directional 12 6 8 15 16 100 Catalog Catalog Catalog Catalog Catalog Catalog -40 to 125 -40 to 125 -40 to 125 -40 to 125 -40 to 125 -40 to 125 SON | 8 SON | 8 SON | 8 SON | 8 SON | 8 SON | 8 See datasheet (SON) See datasheet (SON) See datasheet (SON) See datasheet (SON) See datasheet (SON) See datasheet (SON) 0.05 0.03 0.05 0.055 0.05 0.055 20.5 11 27.4 29.6 34 40 无样片 无样片 无样片 无样片 无样片
方框图
-

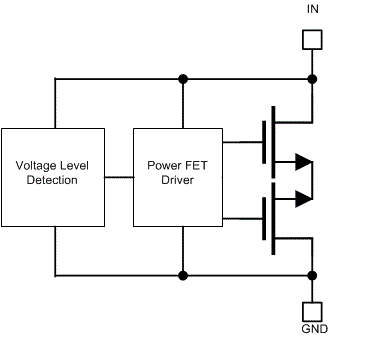

TVS1401 - 功能方框图
