优势和特点
- 最大额定电源电压:44 V
- 模拟信号范围:VSS 至 VDD
- 单/双电源供电
- 宽电源电压范围:10.8 V至16.5 V
- 微处理器兼容性(100ns WR 脉冲)
- 扩展塑性温度范围:
-40°C至+85°C - 低功耗:28 µW(最大值)
- 低泄漏:20 pA(典型值)
- DG526的绝佳替代器件
- 采用PDIP、CERDIP、SOIC和PLCC封装
产品详情
ADG526A和ADG527A均为单芯片CMOS模拟多路复用器,分别内置16个单通道和8个双通道。片内锁存器有利于与微处理器实现接口。ADG526A根据4个二进制地址和一个使能输入的状态,将16路输入之一切换至公共输出。ADG527A根据3个二进制地址和一个使能输入的状态,将8路差分输入之一切换至公共差分输出。两款器件均提供TTL和5 V CMOS逻辑兼容型数字输入。
ADG526A和ADG527A均采用增强型LC2MOS 工艺设计,信号处理能力提高到VSS 至VDD ,并且可以在较宽的电源电压范围内工作。这些器件可以采用10.8 V至16.5 V范围内的任意单电源或双电源轻松工作。同时还具有高开关速度和低导通电阻特性。
应用

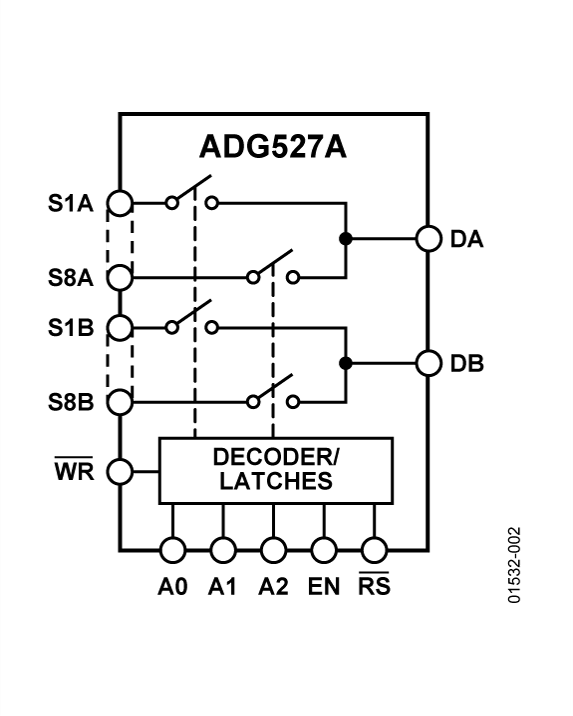

数据采集系统通信系统自动测试设备微处理器控制系统 方框图
