优势和特点
- 低噪声分数 N PLL
- 无 ΔΣ 调制器杂散
- 18 位分数分母
- 350MHz 至 6GHz VCO 输入范围
- －226dBc/Hz 归一化带内相位噪声层
- －274dBc/Hz 归一化带内 1/f 噪声
- －157dBc/Hz 宽带输出相位噪声层
- 卓越的整数边界杂散性能
- 输出分频器 (1 至 6，50% 占空比)
- 输出缓冲静噪
- 充电泵电源：3.15V 至 5.25V
- 充电泵电流：1mA 至 11.2mA
- 基准输入频率高达 425MHz
- 快速频率开关操作
- FracNWizard™ 软件设计工具支持
产品详情

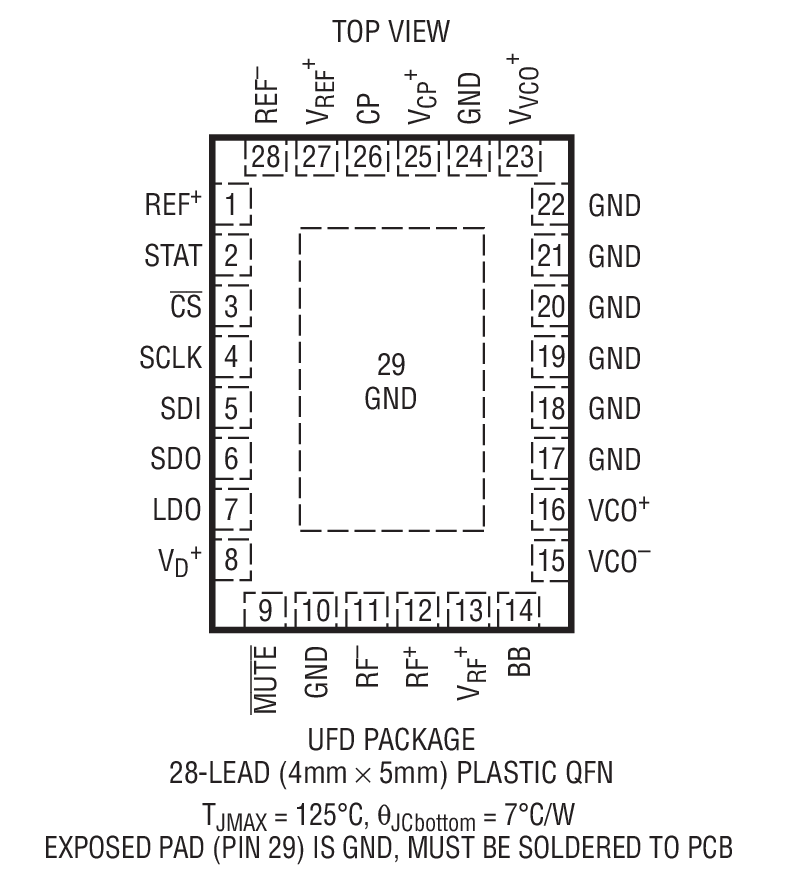

LTC
®
6947 是一款高性能、低噪声、6GHz 锁相环 (PLL)，包括一个基准分频器、相位频率检测器 (PFD)、超低噪声充电泵、分数反馈分频器和 VCO 输出分频器。
分数分频器采用一个高级 4 阶 ΔΣ 调制器，该调制器可提供异常低的杂散电平。这提供了很宽的环路带宽，从而能够产生极低的积分相位噪声值。
可编程 VCO 输出分频器 (分 1~6 级) 扩展了输出频率范围。差分、低噪声输出缓冲器具有用户可编程的输出功率 (可设置范围从 －4.3dBm 至 +4.5dBm)，并可利用一个数字输入引脚或软件实现静噪。
超低噪声充电泵包含可选的高电压及低电压箝位 (适用于 VCO 监视)，也可以设定为提供一个 V＋/2 的偏压。
所有的器件设定值均通过一个 SPI 兼容型串行端口来控制。
应用
- 无线基站 (LTE、WiMAX、W-CDMA、PCS)
- 宽带无线接入
- 微波数据链路
- 军用及安全无线电
- 测试和测量
方框图
