LTM4686-1 具有数字电源系统管理功能的超薄双路 10A 或单路 20A μModule 稳压器

优势和特点

• 具有用于控制和监视之数字接口的双快速模拟环路
• 宽输入电压范围：4.5V 至 17V (独立式)，2.375V 至 17V (具有辅助 5V 偏置)
• 输出电压范围：0.5V 至 3.6V
• 在整个温度范围内的最大 DC 输出误差为 ±0.5%
• 每个通道 10A DC (典型值)，峰值输出电流为 12A
• 10A 负载时电流反馈精度为 ±5%
• 400kHz PMBus 兼容 I²C 串行接口

• 集成式 16 位 ΔΣ ADC
• 支持高达 125Hz 的遥测轮询频率
• 恒频电流模式控制
• 可实现多个模块的并联和均流
• 支持所有 7 位从属地址
• 与双通道 9A LTM4675、 双通道 13A LTM4676A 和双通道 18A LTM4677 具有插入式引脚兼容性
• 16mm × 11.9mm × 1.82mm LGA 封装

产品详情

LTM4686 是一款双通道 10A (峰值 12A) 或单通道 20A (峰值 24A) 降压型 µModule^® (微型模块) DC/DC稳压器，开启时间为 39ms 。该器件具有远程可配置性，并且能够通过 PMBus (基于开放标准 I²C 的数字接口协议) 对电源管理参数进行遥测监视。LTM4686 包含快速模拟控制环路、精准混合信号电路、EEPROM、功率 MOSFET、电感器和支持组件。

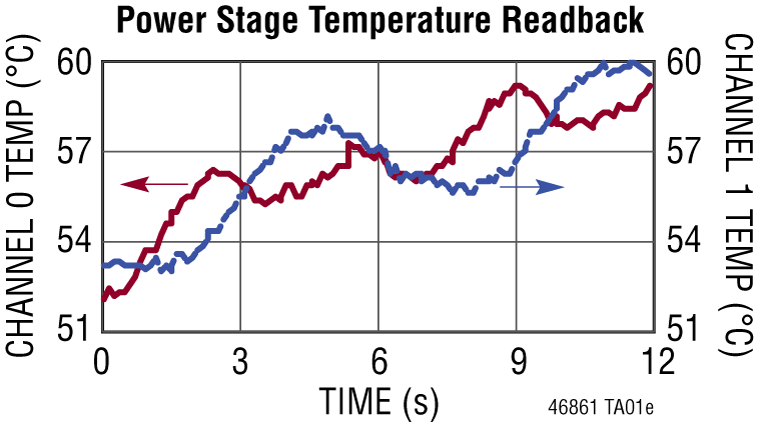

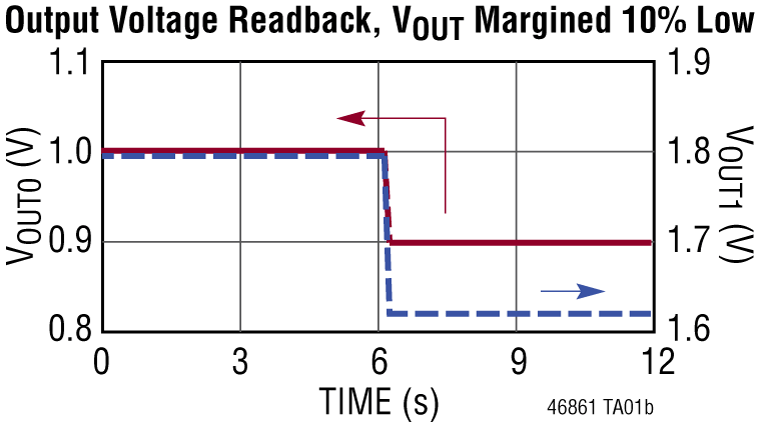

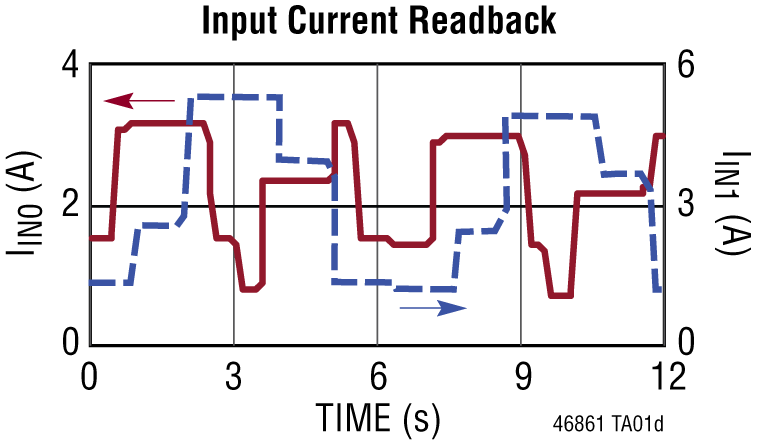

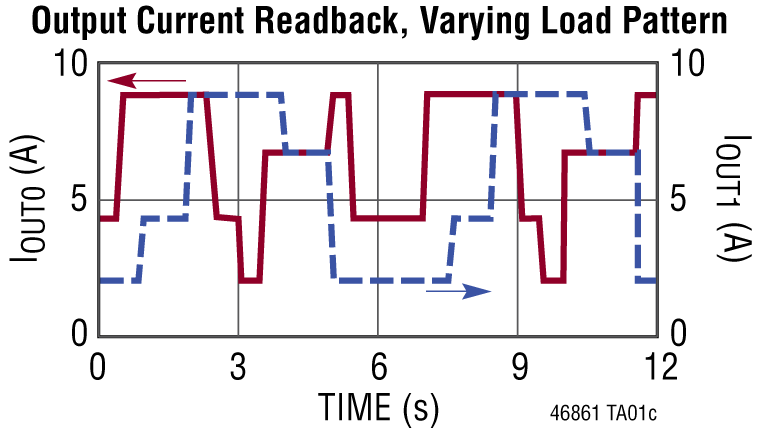

LTM4686 的二线式串行接口实现了电压裕量调整和排序，并支持遥测回读电流、电压、功率、温度、正常运行时间和峰值。引脚搭接电阻器可配置启动设置。提供了 LTpowerPlay™ GUI、DC1613 USB 至 PMBus 转换器、DC2086 编程适配器和演示套件。运行电压为 5V_IN 或向 SV_IN 引脚提供 5VAUX 的应用应当使用 LTM4686-1。否则使用 LTM4686。

LTM4686 采用不含铅并且符合 RoHS 指令的 16mm × 11.9mm × 1.82mm LGA 封装。

应用

• 原型和生产中的系统优化

方框图
