优势和特点
- 4 个集成的开关：2.4A 降压、2.6A 升压、0.35A 升压、0.35A 负输出转换器 (有保证的最小电流限值)
- 固定频率、低噪声输出
- 针对所有输出的软启动
- 可在外部设置的 VON 延迟
- 用于 VON 输出的集成化肖特基二极管
- PGOOD 引脚用于提供 AVDD 输出断接
- 4.5V 至 22V 输入电压范围
- PanelProtectTM 电路在遭遇故障时立即停用 VON
- 采用耐热性能增强型 28 引脚 TSSOP 封装
产品详情
LT
®
1943 四路输出可调型开关稳压器可为大型 TFT LCD 屏供电。这款采用外形扁平的 28 引脚耐热性能增强型 TSSOP 封装的器件能够产生一个 3.3V 或 5V 逻辑电源以及 TFT LCD 屏所需的三路输出电源。一个降压型稳压器在 4.5V 至 22V 的输入范围内工作，其可提供一个低电压输出 V
LOGIC 和高达 2A 电流。一个高功率升压型转换器、一个较低功率升压型转换器和一个负输出转换器提供了 LCD 屏所需的三个独立的输出电压 AV
DD、V
ON 和 V
OFF。一个高压侧 PNP 提供 V
ON 信号的延迟接通，并能处理高达 30mA 电流。如果四个输出中的任何一个低于编程电压达 10% 以上，则保护电路将确保 V
ON 被停用。
所有的开关电源均被同步至一个内部 1.2MHz 时钟，因而允许全部采用外形扁平的电感器和陶瓷电容器。一种电流模式架构可提供卓越的瞬态响应。为获得最佳的灵活性，所有的输出都是可调的。在所有四个通道中均纳入了软启动功能。一个 PGOOD 引脚能够驱动一个任选的 PMOS 传输器件，以为 AVDD 输出提供输出断接。
应用

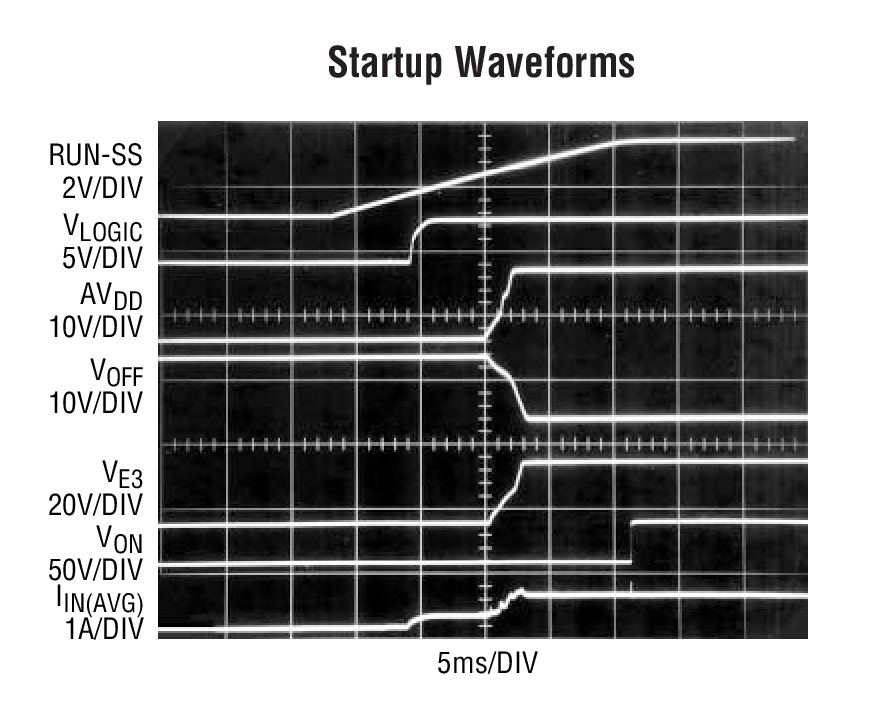

方框图
