LTC3896 150V、低 IQ、同步负输出 DC/DC 控制器

优势和特点

• 宽 V_IN + |V_OUT^–| 范围：4V 至 140V (150V 绝对最大值)
• 宽输出电压范围：–60V 至 –0.8V
• 参考于接地的控制 / 接口引脚
• 可调的栅极驱动电平：5V 至 10V (OPTI-DRIVE)
• 集成型自举二极管
• 低工作 I_Q：40μA (停机模式 = 10μA)
• 可选的栅极驱动 UVLO 门限
• 用于 DRV_CC 的内置 LDO 或外部 NMOS LDO
• EXTV_CC LDO 采用输出给驱动器供电
• 可锁相频率 (75kHz 至 850kHz)
• 可编程固定频率 (50kHz 至 900kHz)
• 在轻负载条件下可选择执行连续、脉冲跳跃或低纹波突发模式 (Burst Mode^®) 操作
• 可调的突发箝位和电流限制
• 电源良好输出电压监视器
• 可编程输入过压闭锁

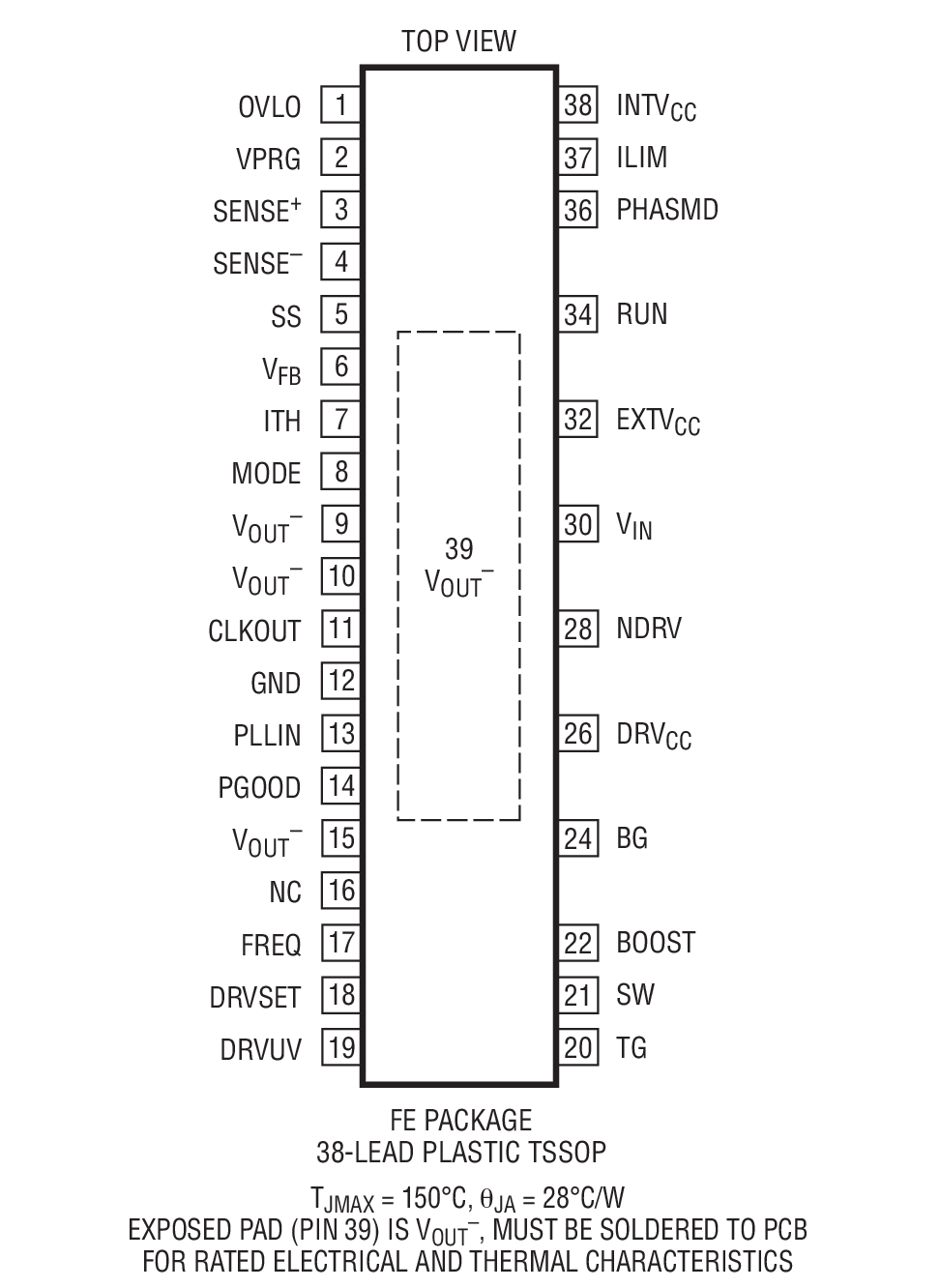

• 38 引脚 TSSOP 高电压封装


产品详情

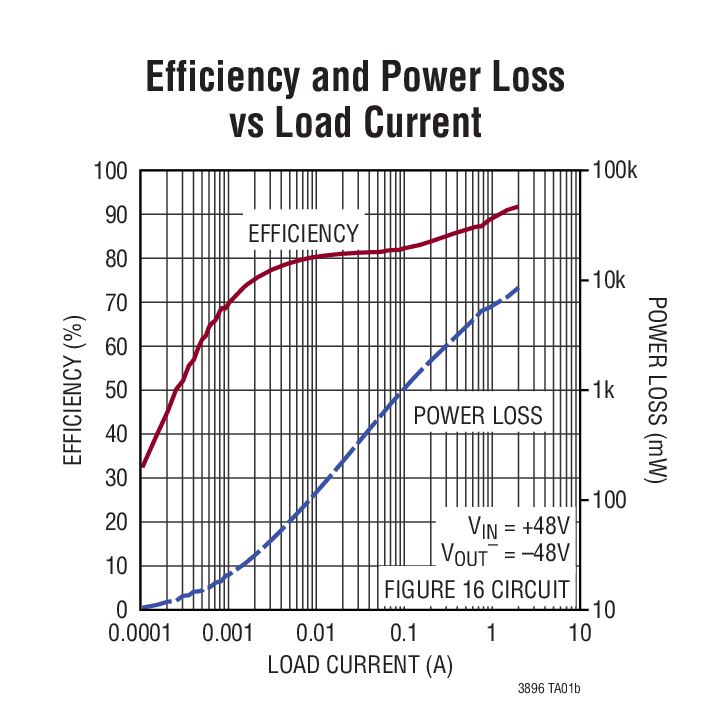

LTC^®3896 是一款高性能负输出 DC/DC 开关稳压控制器，用于驱动一个全 N 沟道同步功率 MOSFET 级。该器件把一个宽变化范围正输入电压源转换为一个可低于地电位达 60V 的稳定负输出。输入能够采用一个低至 4V 和高达 140V – |V_OUT^–| 的电压工作。

LTC3896 包含真正参考于地的 RUN、PLLIN 和 PGOOD 引脚，因而免除了增设外部分立式电平移位组件来与 LTC3896 接口的需要。

一种恒定频率电流模式架构可提供一个高达 850kHz 的可锁相频率。低的 40μA 无负载静态电流延长了电池供电型系统中的工作运行时间。OPTI-LOOP^® 补偿允许在一个宽的输出电容和 ESR 数值范围内优化瞬态响应。LTC3896 具有一个精准的 0.8V 基准和电源良好输出指示器。软起动 (SS) 引脚在启动期间使输出电压斜坡上升。

应用

• 汽车和工业电源系统
• 电信电源
• 分布式电源系统


方框图
