LT1280A 采用 0.1μF 电容器的低功率 5V RS232 双通道驱动器 / 接收器

优势和特点

• 10mA 最大电源电流
• ESD 保护等级超过 ±10kV
• 使用小的电容器：0.1μF
• 120kBaud 传输速率 (R_L = 3k，C_L = 2500pF)
• 250kBaud 传输速率 (R_L = 3k，C_L = 1000pF)
• 输出可承受 ±30V 而不受损
• 不亚于 CMOS 器件的低功率：40mW
• 采用单 5V 电源工作
• 坚固型双极性设计
• 当关闭或断电时输出呈高阻抗状态
• 满足所有的 RS232 规格要求
• 可提供带或不带停机功能的版本
• 绝对无闭锁现象
• 采用 SO 封装

产品详情

LT^®1280A / LT1281A 是双通道 RS232 驱动器 / 接收器对，其具有集成化充电泵，以依靠单 5V 电源产生 RS232 电压电平。这些电路采用坚固型双极性设计，以提供同类竞争 CMOS 设计无可比拟的操作故障耐受力和 ESD 保护水平。这些电路仅采用 0.1μF 外部电容器，消耗功率仅为 40mW，其传输速率可达 120kbaud，甚至在驱动重的容性负载时也不例外。芯片上的新型 ESD 结构使得 LT1280A / LT1281A 能够安然承受多次 ±10kV ESD 冲击，从而免除了在 RS232 线路引脚上增设昂贵 TransZorbs^® 的需要。LT1280A / LT1281A 完全符合 EIA RS232 标准。驱动器输出得到了过载保护，并可短路至地或高达 ±30V 而不受损坏。在停机或电源关闭的情况下，驱动器和接收器输出处于高阻抗状态，从而实现了线路共享。

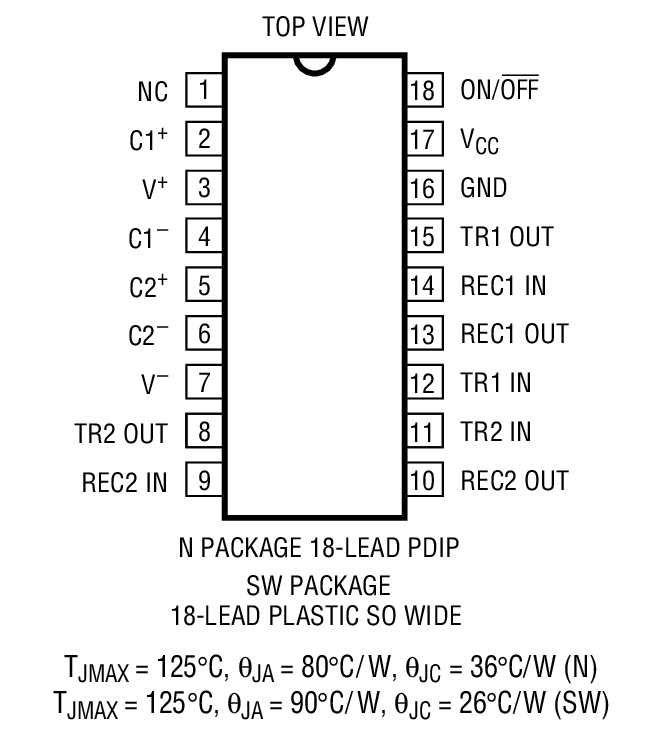

LT1281A 采用 16 引脚 DIP 封装和 SO 封装。LT1280A 可提供 18 引脚 DIP 封装和 SO 封装，适合需要停机功能的应用。

应用

• 便携式计算机
• 电池供电型系统
• 电源发生器
• 终端
• 调制解调器

方框图
