ADV7344 多格式视频编码器，内置六个14位噪声整形视频(NSV®) DAC

优势和特点

• 支持1.8 V/3.3 V接口
• 支持74.25 MHz 20/30位高清输入
• 6个噪声整形视频(NSV)、14位视频DAC
• 支持NTSC M、PAL B/D/G/H/I/M/N、PAL 60
• NTSC 和PAL方形像素操作
• 支持多格式视频输入

• 支持多格式视频输出
• 符合Macrovision® 7.1.L1版(标清)和1.2版(增清)标准
• 标清与增清/高清操作可同步进行
• 符合EIA/CEA-861B标准
• 可编程特性
• 副本生成管理系统(CGMS)
• 隐藏字幕和宽屏幕信令(WSS)

产品详情

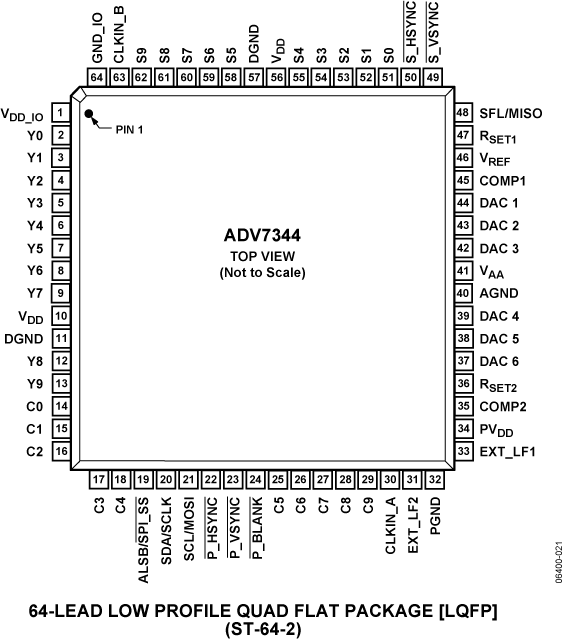

ADV7344是一款高速、数模视频编码器，采用64引脚LQFP封装。六个高速、NSV、3.3 V、14位视频DAC支持标清(SD)、增清(ED)或高清(HD)视频格式的复合(CVBS)、S视频(YC)和分量(YPrPb/RGB)模拟输出。

ADV7344具有一个30位像素输入端口，可采用多种方式进行配置。SDR接口支持标清视频格式，SDR和DDR接口支持增清/高清视频格式。像素数据可以用YCrCb或RGB色彩空间形式提供。

ADV7344还支持嵌入式EAV/SAV时序码、外部视频同步信号以及I²C通信协议。

此外还支持标清与增清/高清同步输入和输出。216 MHz（标清和增清）和297 MHz (高清)过采样确保不需要外部输出滤波，而全驱DAC则确保不需要外部输出缓冲。

有线电视信号检测和DAC自动关断特性使功耗保持最低。

应用

- DVD刻录机和播放机
- 高清蓝光DVD播放机
- 高清DVD播放机

方框图
