优势和特点
- 差分或单端电压DAC输出
- DAC动态范围：114 dB，
A加权，差分 - 总谐波失真加噪声(THD + N)：−97 dB，差分
- DAC动态范围：110 dB，
A加权，单端 - THD + N：−95 dB，单端
- 2.5 V（数字）和3.3 V（模拟）以及输入/输出(I/O)电源
- 总静态功耗：249 mW
- 锁相环(PLL)产生的主时钟或直接主时钟MCLK
- 低电磁干扰(EMI)设计
- 线性调节器驱动器，可产生数字电源
- 支持24位和32 kHz至192 kHz采样速率
- 低传播延时192 kHz采样速率模式
- 欲了解更多特性，请参考数据手册
产品详情
ADAU1962A是一款高性能、单芯片数模转换器(DAC)，内置12个DAC，提供差分或单端输出，采用ADI公司的多位Σ-Δ专利架构。它具有一个串行外设接口(SPI)/I

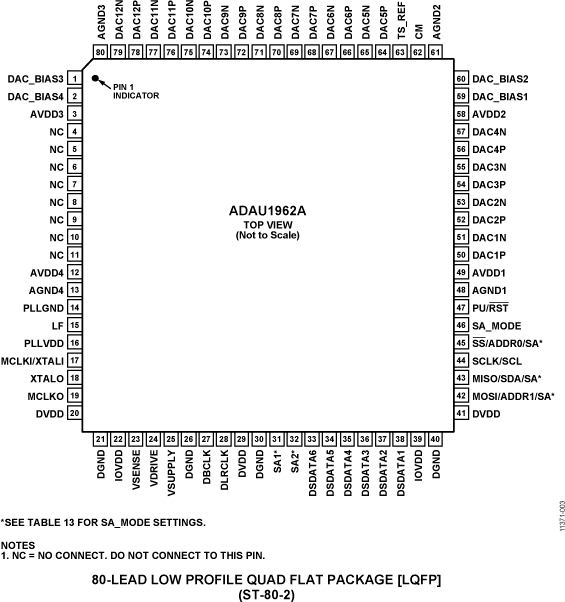

2C端口，微控制器利用该端口可以调整音量和许多其它参数。ADAU1962A采用2.5 V数字电源和3.3 V模拟电源供电，内置线性调节器，可从模拟电源电压产生数字电源电压。ADAU1962A采用80引脚LQFP封装。
ADAU1962A设计用于低EMI环境，系统架构和电路设计架构均明显体现了这一点。它利用板上PLL从外部左右帧时钟(LRCLK)获得内部主时钟，因而无需独立的高频主时钟，并且无论是否存在位时钟，它都可使用。DAC设计采用ADI公司最新的连续时间架构，使电磁辐射进一步降低。通过使用2.5 V数字电源，功耗达到最小，数字波形幅度更小，辐射也进一步降低。
请注意，在整篇数据手册中，多功能引脚（如SCLK/SCL）由整个引脚名称或引脚的单个功能表示；例如SCLK即表示仅与此功能相关。
应用
方框图
