ADDI7100 完整的12位、45 MHz CCD信号处理器

KANA 发表于 2019-02-22 13:12:34

数据: ADDI7100产品技术英文资料手册

优势和特点

  • AD9945的引脚兼容升级产品
  • 可变增益、45 MHz相关双采样器(CDS)
  • 6 dB至42 dB、10位可变增益放大器(VGA)
  • 低噪声光学黑色箝位电路
  • 预消隐功能
  • 12位、45 MHz ADC
  • 保证无失码
  • 三线式串行数字接口
  • 3 V单电源供电

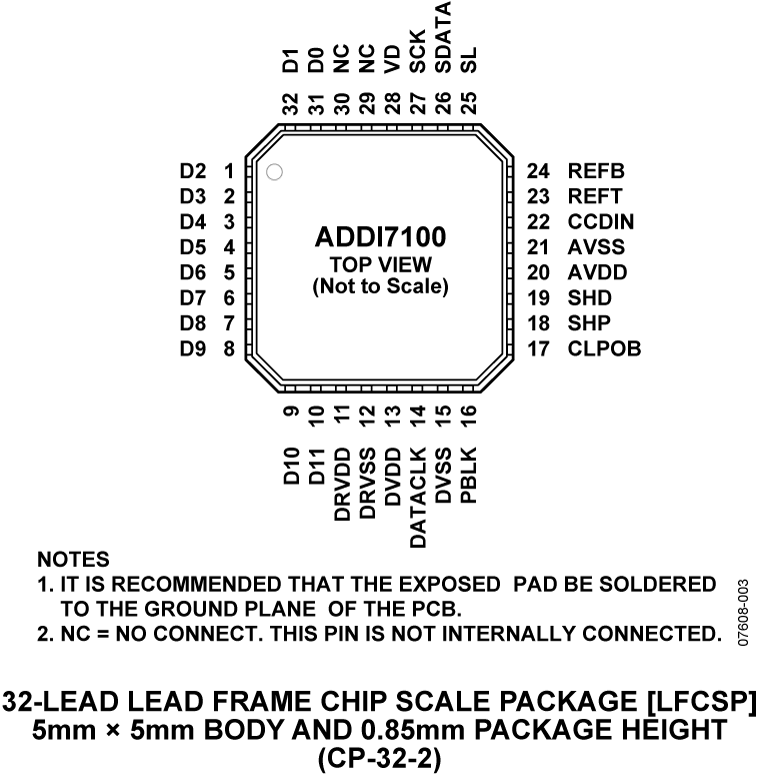

  • 节省空间的32引脚、5 mm × 5 mm LFCSP封装

产品详情

ADDI7100是一款适合电荷耦合器件(CCD)应用的完整模拟信号处理器,具有45 MHz单通道架构,设计用于采样和调理隔行和逐行扫描区域CCD阵列的输出。ADDI7100的信号链由相关双采样器(CDS)、数字控制可变增益放大器(VGA)、黑色电平箝位和12位ADC组成。

内部寄存器通过三线式串行数字接口进行编程。可编程特性包括增益调整、黑色电平调整、输入时钟极性和省电模式。ADDI7100采用3 V单电源供电,功耗典型值为125 mW,提供节省空间的32引脚LFCSP封装。

应用

  • 数码相机
  • 数码摄像机
  • 个人电脑摄像头
  • 便携式CCD成像设备
  • 闭路电视摄像机

方框图





技术文档

数据手册(1)
