AD9942 带Precision Timing™内核的双通道、14位CCD信号处理器

优势和特点

• 40 MHz相关双采样器（CDS）
• 0 dB至18 dB、9位可变增益放大器
• 40 MSPS模数转换器（ADC）
• 具有可变电平控制功能的光学黑色箝位（CLPOB）

• 完整的片内时序驱动器
• Precision Timing内核，分辨率<550 ps
• 片内3 V水平和RG驱动器
• 4相水平时钟模式

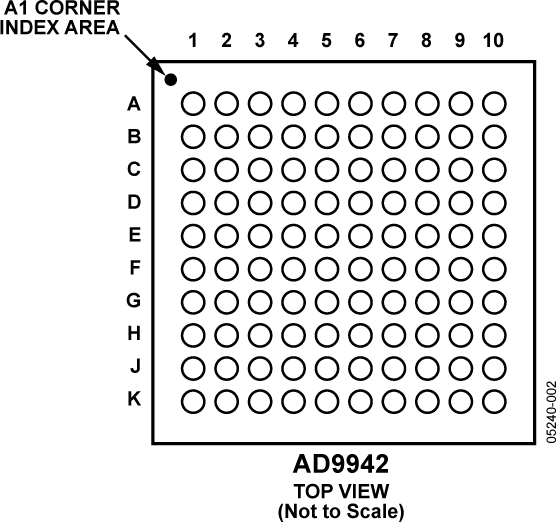

• 100引脚、9 mm × 9 mm、CSP_BGA封装

产品详情

AD9942是一款适合数码相机应用的高度集成双通道CCD信号处理器。每个通道的额定像素速率最高达40 MHz。AD9942内置完整模拟前端，具有模数转换功能，集成了可编程时序驱动器。Precision Timing™内核允许以550 ps的分辨率调整高速时钟。

模拟前端使用黑色电平箝位，内置VGA、40 MSPS ADC和CDS。时序驱动器为RG_A、RG_B以及H1A至H4A和H1B至H4B输出提供高速CCD时钟驱动器。采用6线式串行接口对AD9942进行编程。

AD9942提供节省空间的9 mm x 9 mm CSP_BGA封装，额定工作温度范围为-25°C至+85°C。

应用

方框图
