AD9216 10位、65/80/105 MSPS、双核ADC

优势和特点

• 集成式双核10位ADC
• 低功耗：
  300 mW（105 MSPS）
  234 mW（80 MSPS）
  216 mW（65 MSPS）
• 3 V单电源供电（2.7 V至3.3 V）
• 信噪比（SNR）：
  57.6 dBc（至Nyquist频率，AD9216-105）
• 无杂散动态范围（SFDR）：
  74 dBc（至Nyquist频率，AD9216-105）
• 低功耗：280 mW（105 MSPS）

• 差分输入、500 MHz 3dB带宽
• 出色的抗串扰特性：大于75 dB
• 灵活的模拟输入范围：1 V p-p至2 V p-p
• 数据格式：偏移二进制或二进制补码
• 时钟占空比稳定器
• 与AD9238和AD9248引脚兼容

产品详情

AD9216是一款双核、3 V、10位、65/80/105 MSPS模数转换器（ADC），集成了两个高性能采样保持放大器和一个基准电压源。它采用多级差分流水线架构，内置输出纠错逻辑，在最高105 MSPS数据速率时可提供10位精度，并保证在整个工作温度范围内无失码。利用宽带宽、差分采样保持放大器（SHA），用户可以选择包括单端应用在内的各种输入范围和偏移。该器件适用于各种应用，包括在连续通道中切换满量程电平的多路复用系统，以及采用远超过Nyquist速率的频率对输入进行采样。

采用双单端时钟输入来控制所有内部转换周期。AD9216-65提供一个占空比稳定器，可用来补偿较大的时钟占空比波动，使转换器保持出色的性能。数字输出数据格式为标准二进制或二进制补码。超量程信号表示溢出状况，可由最高有效位来确定是下溢还是上溢。

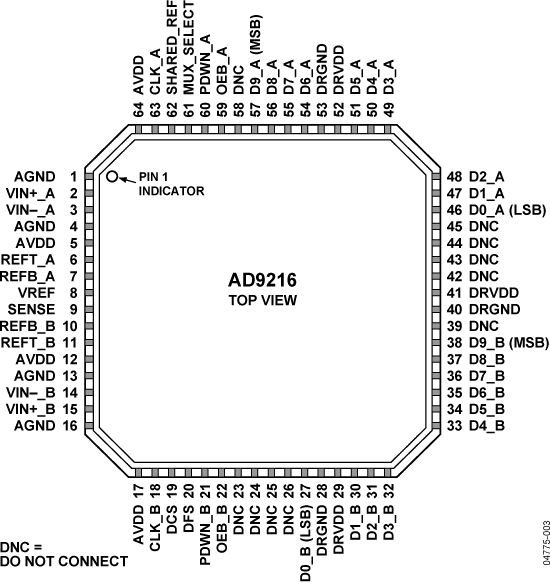

AD9216采用先进的CMOS工艺制造，提供节省空间的64引脚LFCSP（9x9）封装，额定温度范围为-40°C至+85°C工业温度范围。

应用

方框图
