ADATE320 内置PPMU的1.25 GHz双通道集成DCL、电平设置DAC和片内校准寄存器

KANA 发表于 2019-02-22 12:31:33

数据: ADATE320产品技术英文资料手册

优势和特点

  • 1.25 GHz、2.5 Gbps数据速率
  • 带高阻抗和反射箝位电路的3电平驱动器
  • 窗口比较器和差分比较器
  • 有源负载:±25 mA
  • 范围为−1.5 V至+4.5 V的单位引脚参数测量单元(PMU)
  • 低泄漏模式:(典型值<5 nA)
  • 集成16位DAC和失调/增益校正
  • 功耗:1.2 W(每通道)(ADATE320)
  • 功耗:1.3 W(每通道)(ADATE320-1)
  • 欲了解更多特性,请参考数据手册

产品详情

ADATE320是一款完整的单芯片ATE解决方案,用于执行驱动器、比较器和有源负载(DCL)、四象限单引脚参数测量单元(PPMU)的引脚电子功能。集成片内校准寄存器的专用16位数模转换器(DAC)可提供器件工作所需的所有直流电平。

这款驱动器提供三种有源模式:高、低和端接模式以及高阻抗抑制状态。当驱动器未对此线路进行有源端接时,抑制状态以及集成动态箝位有利于传输线路反射的显著衰减。开路驱动能力为−1.5 V至+4.5 V,支持各种标准自动测试设备(ATE)和仪器仪表应用。

ADATE320可用作双通道单端引脚电子通道或单差分通道。除了每通道高速窗口比较器之外,ADATE320提供适合差分ATE应用的可编程阈值差分比较器。

用于DCL和PPMU功能的所有直流电平都由专用片内16位DAC产生。为了支持精确的电平编程,ADATE320集成校准功能,可校正每个功能模块的增益和失调误差。校正系数可以存储在片内,写入DAC的任何值都会利用适当的校正系数进行自动调整。

ADATE320使用串行可编程接口(SPI)总线对所有功能模块、DAC和片内校准常数进行编程。它还有一个片内温度传感器和过压/欠压故障箝位电路,用于监控和报告器件温度,以及工作期间可能发生的任何输出引脚或瞬变PPMU电压故障。

ADATE320提供两种版本:标准版本具有输出摆幅为250 mV的高速比较器输出。ADATE320-1具有400 mV输出摆幅。更多信息请参考“订购指南”。

应用

  • 自动测试设备(ATE)
  • 半导体/电路板测试系统
  • 仪器仪表和表征设备

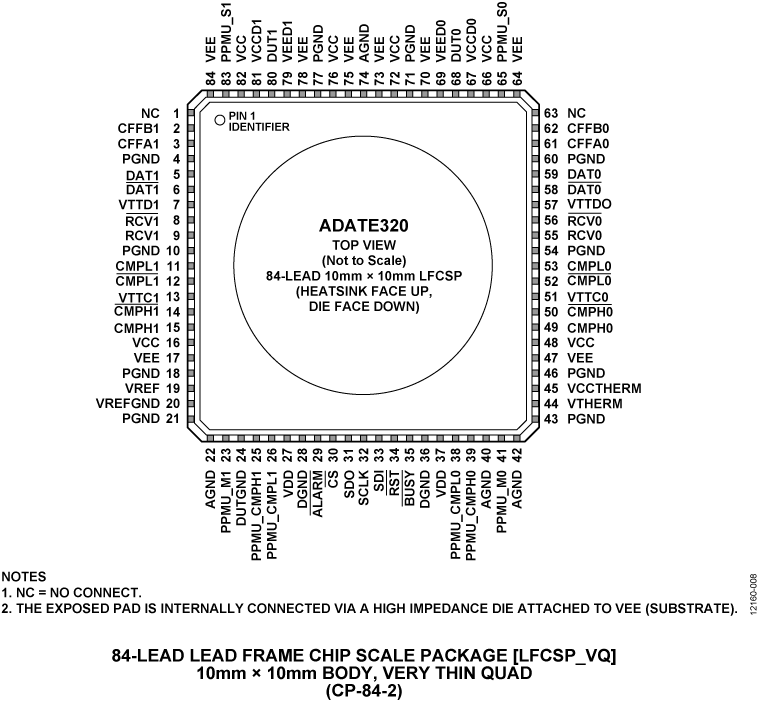

方框图





技术文档

数据手册(1)
