ADATE304 200 MHz双通道集成DCL，提供电平设置DAC、单引脚PMU和单芯片(Per Chip) VHH功能

优势和特点

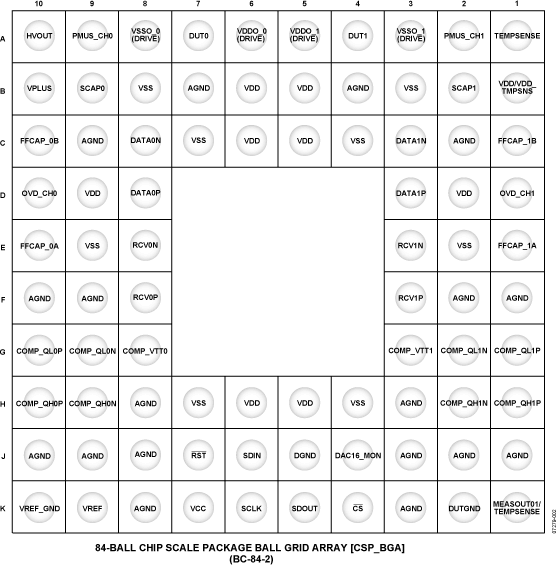

产品详情

ADATE304是一款完整的单芯片解决方案，用于在ATE应用中执行驱动器、比较器和有源负载(DCL)、单引脚(Per Pin) PMU、直流电平的引脚电子功能。它还内置一个HVOUT驱动器和VHH缓冲器，能够产生最高13.5 V的电压。

驱动器提供三种有源状态：数据高电平状态、数据低电平状态和期限状态，以及一种抑制状态。抑制状态与集成动态箝位一起使用时，有利于实现高速有源端接。通过调整正负电源电压，ADATE304支持两种输出电压范围：−2.0 V至+6.0 V和−1.25 V至+6.75 V。

每个通道都提供用于功能测试的高速窗口比较器，以及带FV/FI和MV/MI功能的单引脚PMU。DCL功能所需的全部直流电平都由片内14位DAC产生。单引脚PMU具有一个片内16位DAC，用于实现高精度操作，并且集成范围设置电阻，以尽量减少所需的外部器件数量。

ADATE304通过串行总线对所有功能模块编程，并具有一个片上温度传感器，用于监控器件温度。

应用

数据手册，Rev. 0，10/08

方框图
