LT1920 可利用单个电阻器来设置增益的精准型仪表放大器

优势和特点

• 单个增益设定电阻器：G = 1 至 10,000
• 增益误差：G = 10，0.3% (最大值)

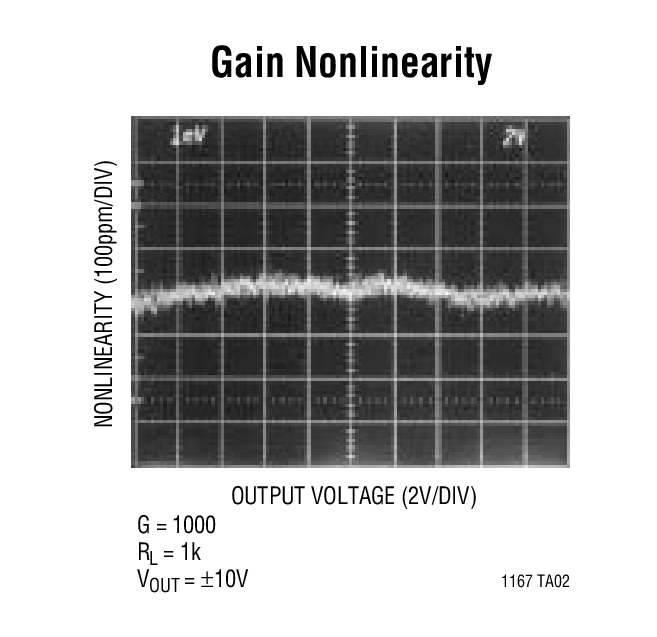

• 增益非线性度：G = 10，30ppm (最大值)
• 输入失调电压：G = 10，225μV (最大值)
• 输入失调电压漂移：1μV/°C (最大值)
• 输入偏置电流：2nA (最大值)
• 在 G = 1 时的 PSRR：80dB (最小值)
• 在 G = 1 时的 CMRR：75dB (最小值)
• 电源电流：1.3mA (最大值)
• 宽电源范围：±2.3V 至 ±18V
• 1kHz 电压噪声：7.5nV/√Hz
• 0.1Hz 至 10Hz 噪声：0.28μV_P-P
• 采用 8 引脚 PDIP 封装和 SO 封装
• 采用两个 5k 外部电阻器可满足 IEC 1000-4-2 Level 4 ESD 测试的要求

产品详情

LT^®1920 是一款低功率的精准型仪表放大器，其仅需一个外部电阻器便能设定 1 至 10,000 的增益。7.5nV/√Hz (在 1kHz) 的低电压噪声并未因为低功耗 (对于 ±2.3V 至 ±15V 电源，典型消耗电流为 0.9mA) 而打任何折扣。

即使对于低至 2k (以前的单片式仪表放大器出于其非线性规格指标的原因而采用 10k) 的负载电阻器，该器件的高准确度 (30ppm 的最大非线性度，0.3% 的最大增益误差 [G = 10] ) 也不会下降。LT1920 经过激光修整，以实现非常低的输入失调电压 (最大值为 125μV)、漂移 (1μV/°C)、高 CMRR (75dB，G = 1) 和 PSRR (80dB，G = 1)。最大值为 2nA 的低输入偏置电流通过运用超 β 加工工艺得以实现。输出能够在任何增益配置中处理高达 1000pF 的容性负载，同时对输入提供了高至 13kV (人体模型) 的 ESD 防护等级。采用两个5k 外部电阻器的 LT1920 符合 IEC 1000-4-2 Level 4 规范要求。

采用 8 引脚 PDIP 和 SO 封装的 LT1920 是 AD620 的一款引脚对引脚和规格对规格改进型替代产品。LT1920 是适合精准仪表放大器应用且最具成本效益的解决方案。如果需要更好的保证性能，请参见 LT1167 的相关信息。

应用

• 桥式放大器
• 应变仪放大器
• 热电偶放大器
• 差分至单端转换器
• 医疗仪表

方框图
