LT1219 精准、轨至轨输入和输出运算放大器

优势和特点

• 轨至轨输入和输出
• 90μV V_OS(MAX) (对于 V_CM = V¯ 至 V⁺)
• 高的共模抑制比：97dB (最小值)
• C-Load^™稳定版本 (LT1219)
• 高 A_VOL：500V/mV 最小值 (驱动 10kΩ 负载)
• 宽电源范围：
  • 2V 至 ±15V (LT1218 / LT1219)
  • 2V 至 ±5V (LT1218L / LT1219L)
• 停机模式：I_S < 30μA
• 低电源电流：420μA (最大值)
• 低输入偏置电流：18nA (典型值)
• 300kHz 增益-带宽乘积 (LT1218)
• 转换速率：0.10V/μs (LT1218)

产品详情

LT^®1218 / LT1219 是双极型运放，它们实现了轨至轨输入和输出操作能力与精准规格的组合。和其他轨至轨放大器不同，LT1218 / LT1219 的输入失调电压在整个轨至轨输入范围内 (而不仅仅是该范围的一部分) 是很低的 90μV。通过采用一种专利方法，LT1218 / LT1219 的输入级均经过修整：一个在负电源，而另一个在正电源。最终实现的 97dB (最小值) 共模抑制性能大大优于其他的轨至轨输入运放。驱动一个 10k 负载时的 500V/mV 最小开环增益几乎消除了所有的增益误差。
LT1218 采用传统的补偿功能电路，可在容性负载 ≤ 1000pF 的情况下确保稳定性。LT1219 的补偿功能电路需要使用一个 0.1μF 输出电容器，这改善了放大器的电源抑制性能，并且减小了高频条件下的输出阻抗。另外，输出电容器的滤波操作还降低了高频噪声，这在驱动 A/D 转换器时是有好处的。
这两款器件可提供高电压和低电压版本。LT1218L / LT1219L 的操作规格在3V、5V 和±5V 电源，而 LT1218 / LT1219 的操作则规格在 3V、5V 和 ±15V 电源。

应用

• 驱动 A/D 转换器
• 测试设备放大器
• MUX 放大

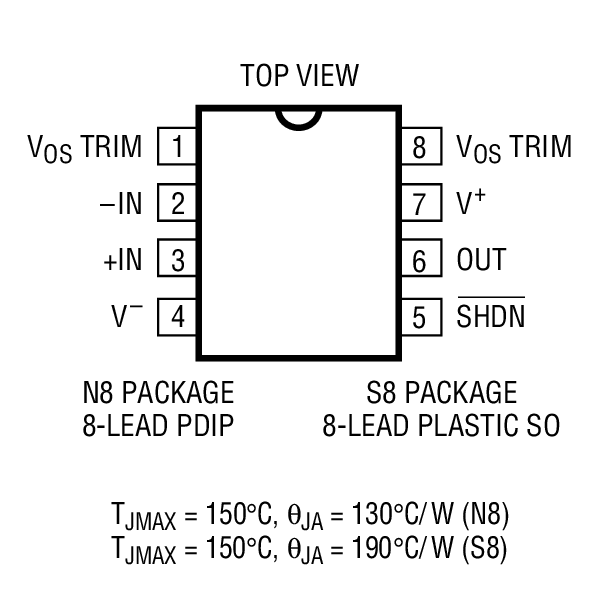

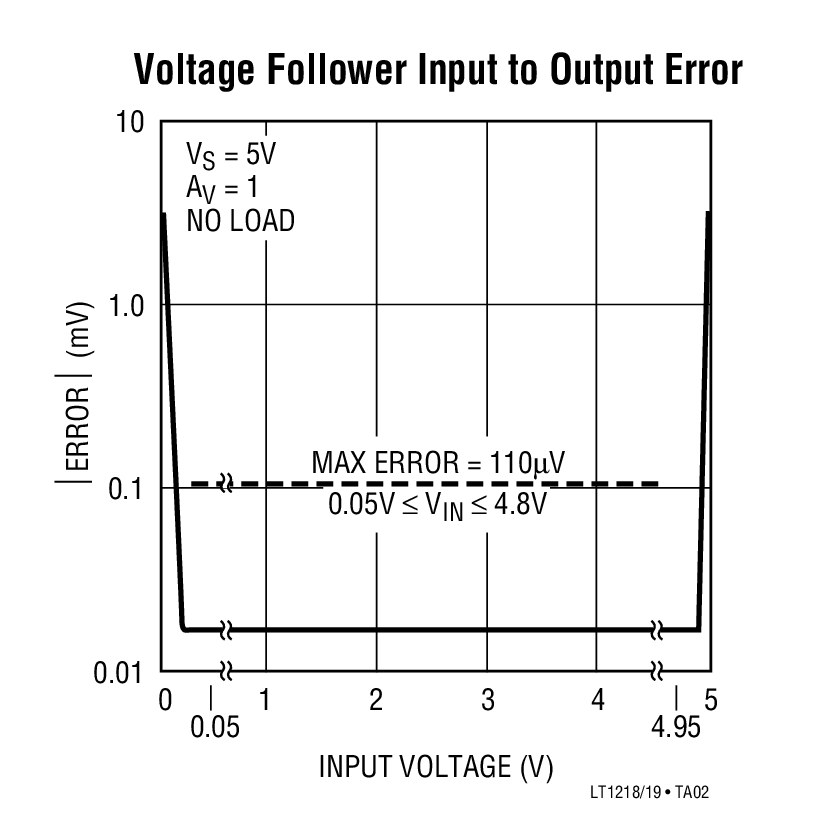

方框图
