MC74LVX259是一款采用硅栅CMOS技术制造的8位可寻址锁存器。
内部电路由三级组成，包括缓冲输出，提供高抗噪性和稳定输出。
LVX259专为数字系统中的通用存储应用而设计。器件有四种工作模式，如模式选择表所示。在可寻址锁存器模式下，数据输入数据被写入寻址锁存器。寻址的锁存器跟随数据输入，所有非寻址锁存器保持其先前的状态。在存储器模式下，所有锁存器都保持其先前状态，不受数据或地址输入的影响。在八分之一解码或解复用模式中，寻址输出遵循数据输入状态，所有其他输出处于低状态。在复位模式下，所有输出均为低电平且不受地址和数据输入的影响。将LVX259作为可寻址锁存器工作时，更改地址的多个位可能会产生一个瞬态错误地址。因此，这只能在存储模式下进行。
MC74LVX259输入结构可在施加高达7 V的电压时提供保护，无论电源电压如何。这允许MC74LVX259用于将5 V电路连接到3 V电路。
| 特性 |
- 高速：t PD = 7.0 ns （典型值）V CC = 3.3 V
|
- 低功耗：I CC =2μA（Max），T A = 25°
|
- 高噪声免疫：V NIH = V NIL = 28％VCC
|
- CMOS兼容输出：V OH > 0.8 V CC ; V OL <0.1 V CC @Load
|
| |
| |
| |
| |
- ESD性能：HBM> 2000 V;机器型号> 200 V
|
| |

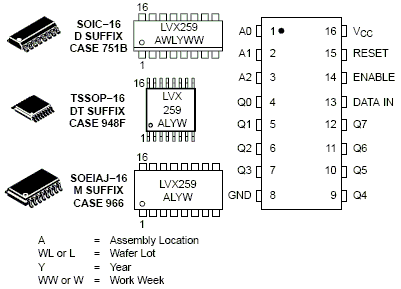

电路图、引脚图和封装图
