MC10 / 100EP29是双主从触发器。该器件具有全差分数据和时钟输入以及输出。 MC10 / 100EP29在功能上与MC10 / 100EL29相同。当时钟为低电平时，数据进入主锁存器，并在时钟输入正向转换时传输到从器件。
差分输入具有特殊电路，可确保器件在开放输入条件下的稳定性。当两个差分输入保持打开时，Dbar输入将下拉至V EE ，Dbar输入将偏向V CC / 2。输出将进入定义状态，但根据触发器如何上电，状态将是随机的。
两个触发器都具有异步，覆盖置位和复位输入。请注意，置位和复位输入不能同时为高电平。
V BB 引脚是内部产生的电源，仅适用于此器件。对于单端输入条件，未使用的差分输入连接到V BB 作为开关参考电压。 V BB 也可以重新连接AC耦合输入。使用时，通过0.01uF电容去耦V BB 和V CC ，并将电流源或吸收限制在0.5 mA。不使用时，V BB 应保持打开。
100系列包含温度补偿
| 特性 |
| |
| |
- PECL模式工作范围：V CC = 3.0 V至5.5 V，V EE = 0 V
|
- NECL模式工作范围：V CC = 0 V，V EE = -3.0 V至-5.5 V
|
| |
| |
| |

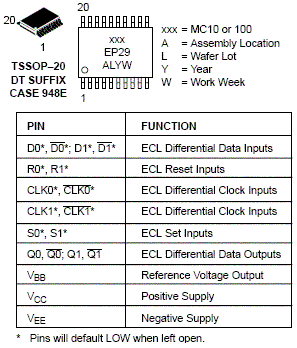

电路图、引脚图和封装图
