PCB与ABF

好的，我们来分别解释 PCB 和 ABF 这两个在电子行业密切相关的术语，并说明它们之间的关系。

PCB - 印刷电路板
- 中文全称： 印刷电路板
- 定义： PCB 是所有电子设备中不可或缺的基础组件。它是一个 物理支撑结构，由绝缘材料（基板）和导电铜箔线路层构成。
- 作用：
  - 为电子元器件（如电阻、电容、芯片等）提供机械支撑。
  - 通过蚀刻铜箔形成的导线，为元器件之间提供 电气连接通路，让电流和信号可以在它们之间流通。
  - 提供元器件的安装和焊接点。
- 结构： 可以是单层（一面有线路）、双层（两面有线路并通过孔连接）或多层（有多层线路层压在一起，中间有绝缘层）。核心部分就是基板（或芯板）和导电层。
- 核心材料： 最常用的基板材料是 FR-4（玻璃纤维布浸渍环氧树脂）。其他材料还包括聚酰亚胺、金属基板（如铝基板）、高频材料（如 PTFE）等。
ABF - 味之素积层膜
- 中文全称： 味之素积层膜
- 定义： ABF 是一种 特定的、高性能的绝缘材料（薄膜），由日本味之素公司发明并主推。
- 作用： ABF 是 制造高密度互连 PCB（主要是 HDI PCB）和高性能 IC 封装基板的核心积层绝缘材料。
- 核心特点：
  - 超薄： 可以制作得非常薄（几微米到几十微米）。
  - 高平整度： 表面极其光滑平整。
  - 高分辨率： 可以进行精密的激光钻孔（微孔），形成极小直径的过孔，实现多层间的精细互连。
  - 高耐热性： 耐回流焊等高温制程。
  - 高可靠性： 绝缘性好，机械性能稳定。

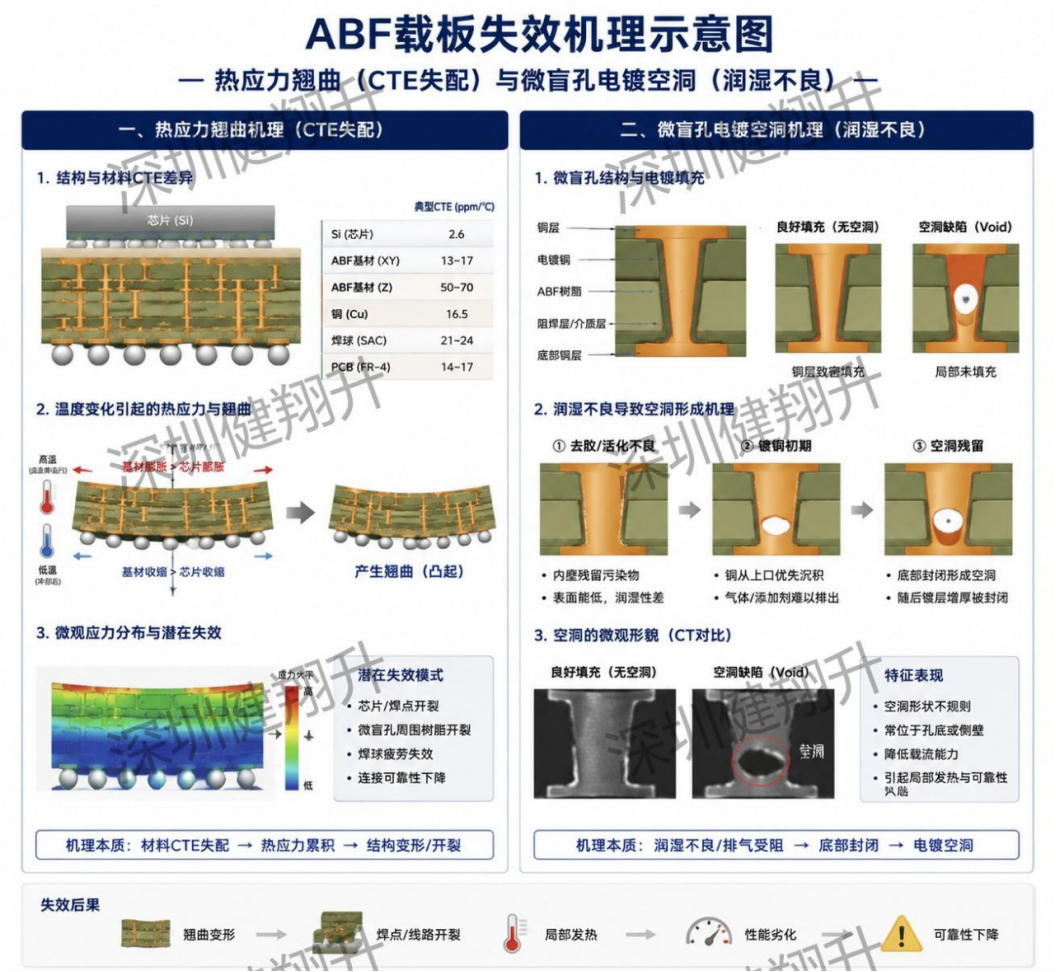

- 在 PCB/封装中的作用： 在制造过程中，ABF 薄膜覆盖在已经处理好的铜层或芯片表面，然后进行激光钻孔、电镀填充孔形成微过孔，再在上面制作出非常精细的铜导线（线路宽度和间距可以做到几微米级别）。这个过程可以重复多次（积层法），一层一层地向上堆叠，形成高密度、复杂的内部互连结构。
- 应用领域： 高级 CPU（尤其是 PC、服务器、移动处理器）、GPU、ASIC 芯片的高端封装基板（如 FC-BGA）以及 HDI PCB（特别是精细线路部分）。正是 ABF 材料的高精细度能力，支撑了现代芯片的高引脚数、高信号传输速率和微小尺寸。

它们之间的关系总结：

层级关系： PCB 是一个 总称概念，指整个连接元器件的板子结构。ABF 是一种 具体的、先进的绝缘材料，用于制造 PCB 中最高端、最精密的那一部分（核心是高密度互连层）。
材料与结构的关系： ABF 是构成某些特殊类型高性能 PCB（特别是核心的高密度布线层）的关键组成部分和基础材料。
应用关系： 没有 PCB 的基础架构需求，ABF 就没有使用的地方。而没有 ABF 这类材料的出现和持续发展，现代高性能计算芯片（CPU/GPU）、智能手机主板等高密度、高频率应用所需的 PCB/封装基板就无法实现。

简单类比:

你可以把 PCB 想象成一栋多层的建筑，里面有房间（安装元器件）、走廊和电梯（导线和过孔）连接各个房间。
而 ABF 就是一种特殊的、性能优异的 水泥和预制板材料，特别适合用来建造这栋建筑中需要极高精度、强度、平整度和稳定性的核心承重结构和核心通道（如微小的垂直通道和精细的布线管道）。尤其在建造摩天大楼（类比高端芯片封裝）时，这类核心材料至关重要。

因此，当人们谈论高端处理器（如 Intel Core, AMD Ryzen, NVIDIA GPU）或手机 SoC 所用的基板或主板上的精细线路部分时，ABF 往往是其背后不可或缺的材料。而整个载体板，就是一块（或多块）运用了 ABF 的 PCB。
