PCB应变测试是针对印刷电路板（PCB）在制造、组装或使用过程中所受机械形变（应变）的测量与分析，主要用于评估PCB的机械可靠性和抗损伤能力。以下是关键信息的详解：

一、 目的与重要性

1. 预防隐性损伤
   PCB在SMT贴装、分板、组装、跌落等过程中可能因弯曲/扭曲产生微裂纹（铜箔、焊点、基材），导致后期使用中出现间歇性故障或失效。
2. 优化工艺参数
   通过测试回流焊、波峰焊、分板、机械手操作等环节的应变值，调整设备参数（如顶针高度、分板速度、传送带张力）。
3. 验证设计可靠性
   评估BGA、大尺寸IC、连接器等应力敏感区域的抗应变能力，改进PCB布局或加强结构支撑。
4. 符合行业标准
   满足IPC/JEDEC-9704等标准对电子组装过程的应变限值要求（通常≤500-1000微应变，μϵ）。

二、 常用测试方法

1. 电阻应变片法（主流方法）

   • 操作：将微型应变片（<5mm）粘贴在PCB关键位置（如BGA四角、金手指、板边）。
   • 原理：应变导致应变片电阻变化，通过惠斯通电桥转换为电压信号。
   • 优势：精度高（±1μϵ）、响应快、成本适中。
   • 局限：需布线，一次测试覆盖点位有限。

2. 数字图像相关法（DIC）

   • 操作：在PCB表面喷涂散斑图案，用高速相机拍摄变形过程，通过图像位移计算全场应变。
   • 优势：非接触、可获取全场应变分布。
   • 局限：设备昂贵，对振动敏感，分辨率依赖相机性能。

3. 光纤光栅传感器（FBG）

   • 操作：在PCB上埋入或粘贴光纤传感器，通过光波长偏移量测量应变。
   • 优势：抗电磁干扰、适合长期监测。
   • 局限：安装复杂，成本高。

三、 关键测试位置

• 应力集中区：BGA封装四角、大芯片边缘、连接器焊点、板边螺钉孔。
• 薄弱环节：细密走线区域、高频信号线附近、薄板（<1mm）区域。
• 工艺风险点：分板刀路径附近、SMT顶针支撑点、拼板V-Cut线。

四、 行业标准与限值

? 注：应变超过限值可能导致PCB内铜箔裂纹、通孔断裂、焊点开裂（尤其是无铅焊料）。

五、 实施流程

1. 规划：识别高风险工艺步骤和待测点位。

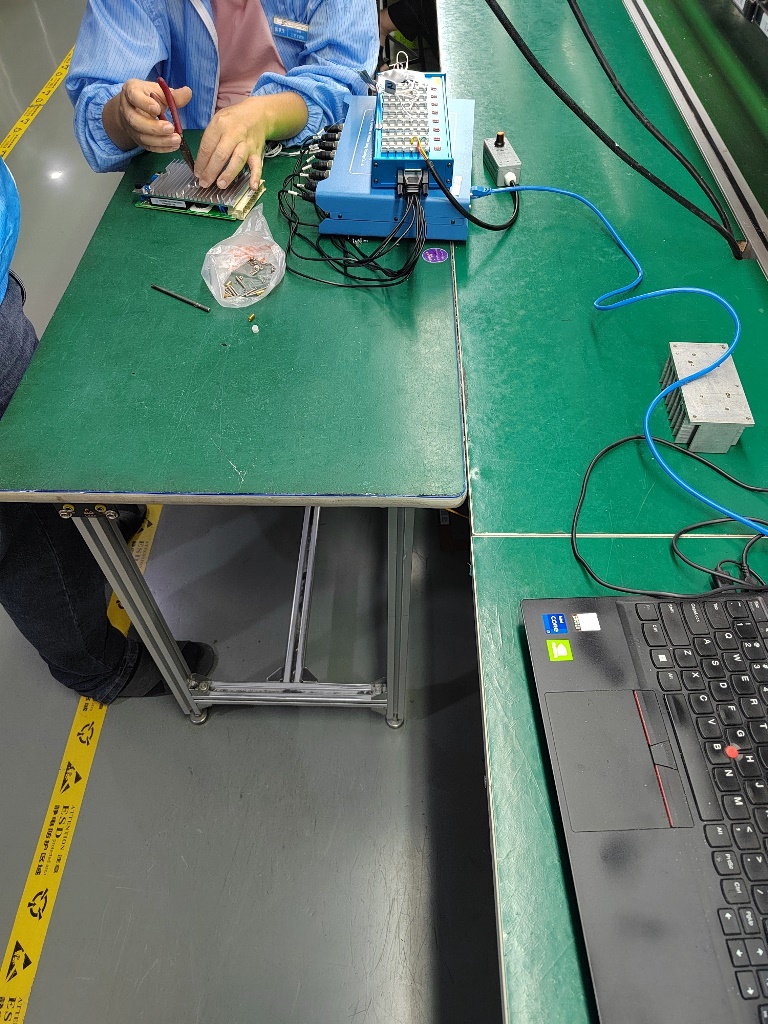

2. 贴片：使用低温固化胶粘贴应变片，确保与PCB表面完全贴合。
3. 校准：连接动态信号采集仪，进行电桥平衡与灵敏度校准。
4. 模拟工况：执行待测工艺（如分板、插件、跌落测试），实时采集应变数据。
5. 分析：
   • 提取峰值应变（Peak Strain）、应变速率（Strain Rate）。
   • 对比标准限值，生成应变分布云图（DIC）。
6. 改进：若超标，优化工艺（如降低分板速度）或设计（增加加强筋）。

六、 典型应用场景

• SMT回流焊：测试PCB受热膨胀及冷却过程中的翘曲应变。
• 分板（V-cut/铣刀）：评估分板应力对边缘元件的影响。
• 模块装配：检测螺钉锁紧、扣合结构导致的局部变形。
• 跌落测试：量化冲击载荷下PCB的动态应变响应。

七、 常见问题与对策

通过系统化的PCB应变测试，可显著提升产品良率及长期可靠性，减少因机械应力导致的现场故障。实际应用中需根据产品特性（如柔性板、刚挠结合板）灵活选择测试方案。如需具体工具选型或标准解读，可进一步探讨！
