‌STMicroelectronics ADP480120W3-L ACEPACK驱动电源模块技术解析

STMicroelectronics ADP480120W3-L ACEPACK驱动电源模块设计用于混合动力和电动汽车牵引逆变器。这款紧凑型六组模块采用基于第三代碳化硅功率MOSFET的开关，具有非常低的RDS (on) 、非常有限的开关损耗以及同步整流工作模式下的出色性能。借助这些特性，可在最终应用中实现出色的效率，从而节省电池充电周期。

数据手册：*附件：STMicroelectronics ADP480120W3-L ACEPACK驱动电源模块数据手册.pdf

STMicro ADP480120W3-L ACEPACK驱动电源模块在铜基板中提供直接流体冷却，采用引脚安装基板，最大限度地降低热阻。该器件具有专用引脚分配，优化用于实现最佳开关性能。压配引脚可实现与驱动板的最佳连接。

特性

• 符合AQG 324标准
• 1200 V 的闭塞电压
• RDS (on)：1.9mΩ（典型值）
• 最高工作结温：Tj =175°C
• 极低的开关能量
• 低电感紧凑型设计，获得更高功率密度
• Si3N4 AMB 基板，可提高散热性能
• 碳化硅功率MOSFET芯片烧结到基板上，以延长使用寿命
• 绝缘：4.2kV DC 1s
• 直接冷却铜基板，带引脚片
• 三个集成的NTC温度传感器
• 长交流母线兼容相电流检测

应用电路

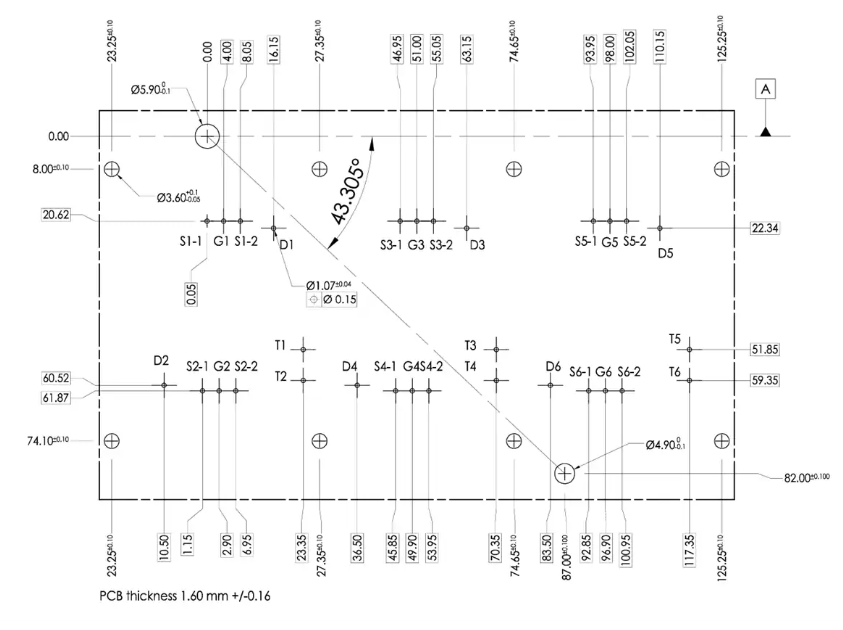

ACEPACK驱动PCB (mm)

STMicroelectronics ADP480120W3-L ACEPACK驱动电源模块技术解析‌

---

‌一、核心特性与设计亮点‌

STMicroelectronics的ADP480120W3-L是一款基于第三代SiC MOSFET的汽车级ACEPACK DRIVE功率模块，专为电动汽车牵引逆变器设计。其核心优势包括：

1. ‌高性能SiC技术‌
   • 1200V阻断电压与1.9mΩ典型导通电阻（RDS(on)），显著降低导通损耗。
   • 第三代SiC MOSFET芯片采用烧结工艺连接衬底，提升可靠性与热性能。
2. ‌热管理优化‌
   • 直接冷却铜基板设计（带针翅结构），搭配Si3N4 AMB衬底，热阻低至0.105°C/W（10LPM流量下）。
   • 集成3个NTC温度传感器，实时监控模块状态。
3. ‌紧凑与低感设计‌
   • 模块总杂散电感仅10nH，开关能量极低（Eon=42.3mJ，Eoff=41.6mJ @480A），适合高频应用。

---

‌二、关键参数解析‌

‌1. 电气极限参数‌

参数	值	条件说明
最大漏源电压 (VBRDSS)	1200V	绝对最大值
连续漏极电流 (ID)	488A	基板温度75°C，VGS=18V
峰值漏极电流 (IDM)	1000A	脉宽受结温限制
工作结温 (TJ)	-40~175°C	基板温度需≤125°C

‌2. 动态特性‌

• ‌开关性能‌：在800V/480A条件下，开启/关断能量分别为42.3mJ和41.6mJ（RG=10Ω），且随温度升高变化平缓（见图11）。
• ‌体二极管特性‌：反向恢复时间trr=34ns（TJ=25°C），适合同步整流应用。

‌3. 热阻与散热设计‌

• ‌热阻曲线‌（图15）：瞬态热阻抗ZthJ-F在1ms脉冲下约0.02°C/W，支持高频脉冲负载。
• ‌冷却要求‌：推荐10LPM流量（50%水/乙二醇混合液）以维持高效散热。

---

‌三、应用场景与设计建议‌

1. ‌主逆变器设计‌
   • 利用低RDS(on)特性可提升系统效率（如电动汽车牵引系统），延长电池续航。
   • 集成长交流母排，便于相电流检测。
2. ‌驱动电路匹配‌
   • 栅极电阻RG建议8.2~10Ω（图10），平衡开关速度与EMI。
   • 需配合主动米勒钳位电路以抑制寄生导通。
3. ‌可靠性保障‌
   • 4.2kV DC绝缘能力（1秒）满足高压隔离需求。
   • 存储温度范围-40~125°C，适应严苛环境。

---

‌四、封装与机械设计‌

• ‌封装类型‌：ACEPACK DRIVE长引脚压接式封装（Press-fit），支持高密度PCB布局。
• ‌引脚布局‌（图18）：优化拓扑（六单元结构）降低环路电感，提升开关性能。
• ‌环保合规‌：符合ECOPACK标准，满足汽车行业环保要求。
