‌STMicroelectronics ADP480120W3 ACEPACK驱动电源模块技术解析

STMicroelectronics ADP480120W3 ACEPACK驱动电源模块设计用于混合动力和电动汽车牵引逆变器。这款紧凑型六组模块采用基于第三代碳化硅功率MOSFET的开关，具有非常低的RDS (on) 、非常有限的开关损耗以及同步整流工作模式下的出色性能。借助这些特性，可在最终应用中实现出色的效率，从而缩短电池充电周期。

数据手册：*附件：STMicroelectronics ADP480120W3 ACEPACK驱动电源模块数据手册.pdf

STMicro ADP480120W3 ACEPACK驱动电源模块在铜基板中提供直接流体冷却，采用引脚安装基板，最大限度地降低热阻。该器件具有专用引脚分配，优化用于实现最佳开关性能。压配引脚可实现与驱动板的最佳连接。

特性

• 符合AQG 324标准
• 1200 V 的闭塞电压
• RDS (on)：1.9mΩ（典型值）
• 最高工作结温：Tj =175°C
• 极低的开关能量
• 低电感紧凑型设计，获得更高功率密度
• Si3N4 AMB 基板，可提高散热性能
• 碳化硅功率MOSFET芯片烧结到基板上，以延长使用寿命
• 绝缘：4.2kV DC，1秒
• 直接液体冷却基板，带针鳍
• 三个集成的NTC温度传感器

应用电路

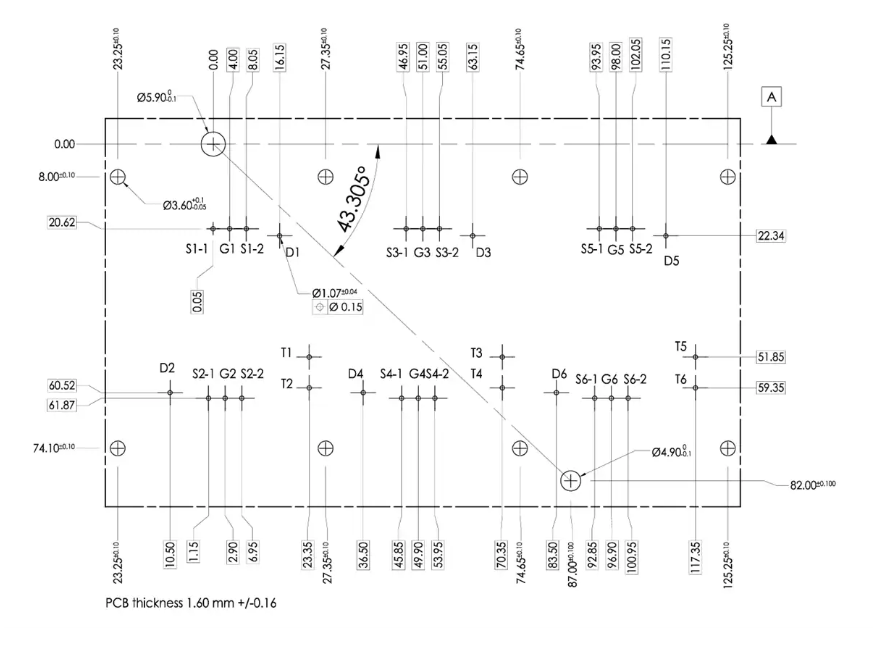

ACEPACK驱动PCB (mm)

STMicroelectronics ADP480120W3 ACEPACK驱动电源模块技术解析‌

---

‌一、产品核心特性‌

1. ‌汽车级碳化硅(SiC)功率模块‌
   • 采用第三代1200V SiC MOSFET技术，典型导通电阻仅1.9mΩ（VGS=18V时），较第二代产品（3.5mΩ）显著降低开关损耗。
   • 六桥臂紧凑拓扑设计，专为电动汽车牵引逆变器优化，支持最高175℃结温运行（基板温度需≤125℃）。
2. ‌高效散热与封装‌
   • 铜基板集成针翅结构，支持直接液冷（10LPM流量下热阻仅0.105°C/W），搭配Si3N4 AMB基板提升热性能。
   • 4.2kV电气隔离能力，符合IEC 61140 Class 1标准，模块内部杂散电感低至10nH。

---

‌二、关键参数详解‌

1. ‌ 极限参数（表1） ‌
   • 阻断电压：1200V
   • 连续漏极电流：488A（TF=75℃时）
   • 峰值电流：1000A（脉冲宽度受结温限制）
   • 总功耗：869W（TJ=175℃条件下）
2. ‌ 动态特性（表4） ‌
   • 开关能量：
     • 开通能量Eon=42.3mJ（VDD=800V, ID=480A, RG=10Ω）
     • 关断能量Eoff=41.6mJ
   • 反向恢复特性（表5）：
     • TJ=175℃时反向恢复时间trr达57ns，需注意高温下损耗增加。
3. ‌温度传感器‌
   • 集成NTC（表6）：
     • R25=5kΩ±5%，B25/50=3375K，用于实时监测模块温度。

---

‌三、设计应用指南‌

1. ‌驱动电路设计‌
   • 推荐栅极电压范围-5V至18V，需配合主动米勒钳位电路抑制dV/dt干扰（图12显示RG=8.2Ω时Eoff最优）。
   • 栅极电荷Qg=1258nC（VDD=800V时），需计算驱动电流需求。
2. ‌热管理建议‌
   • 根据瞬态热阻抗曲线（图15），脉冲负载下需控制单脉冲时间<1ms以避免过热。
   • 液冷系统流量建议≥6LPM（图16显示流量从4LPM提升至10LPM可降低热阻15%）。
3. ‌布局优化‌
   • 采用预压合引脚（press-fit）连接驱动板，减少寄生电感（模块引线电阻典型值0.5mΩ）。
   • 建议参考图19 PCB尺寸图进行散热器匹配设计。

---

‌四、性能曲线分析‌

1. ‌ 输出特性（图1-4） ‌
   • TJ=175℃时导通电阻上升至3.3mΩ（较25℃增加73%），需在高温工况下留足电流余量。
2. ‌ 开关损耗趋势（图9-12） ‌
   • 开关能量与总线电压呈线性关系（VDD从450V升至750V时Eon增加2.3倍），高压应用需重点优化散热。
