VSP5324-Q1 产品核心信息总结

VSP5324-Q1 器件是一款低功耗、12 位、80 MSPS、四通道模数转换器 （ADC）。该器件采用紧凑的封装，具有低功耗和多通道集成，非常适合 3D 飞行时间 （ToF） 系统。

串行低压差分信号 （LVDS） 输出减少了接口线的数量，并实现了高度的系统集成度。

该器件采用紧凑的 9 mm × 9 mm VQFN-64 封装。
*附件：vsp5324-q1.pdf

特性

• 符合汽车应用标准
• AEC-Q100 认证，结果如下
  • 器件温度等级 2：–40°C 至 +105°C
  • 设备 HBM ESD 分类 2 级
  • 设备 CDM ESD 分类级别 C4B
• 专为低功耗而设计：
  • 单通道接口：
    每通道 65 mW，50 MSPS
  • 双通道接口：
    每通道 82 mW，80 MSPS
• 动态性能：
  • 5MHz输入频率，80 MSPS
  • 信噪比：70 dBFS
  • SFDR：85 dBc
• 串行LVDS ADC数据输出
• 用于验证数据捕获的各种 LVDS 测试模式
• 封装：9 毫米× 9 毫米 VQFN-64
• 工作温度：–40°C 至 +105°C

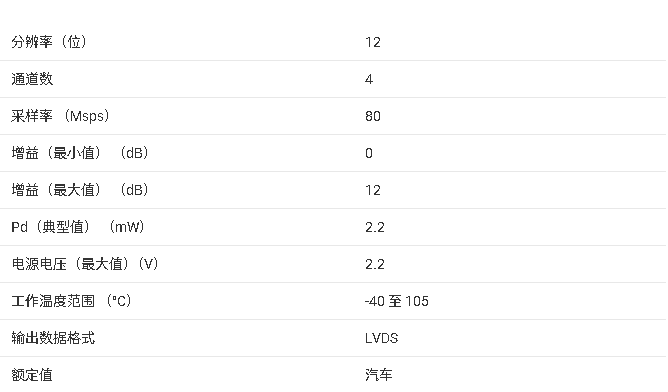

参数

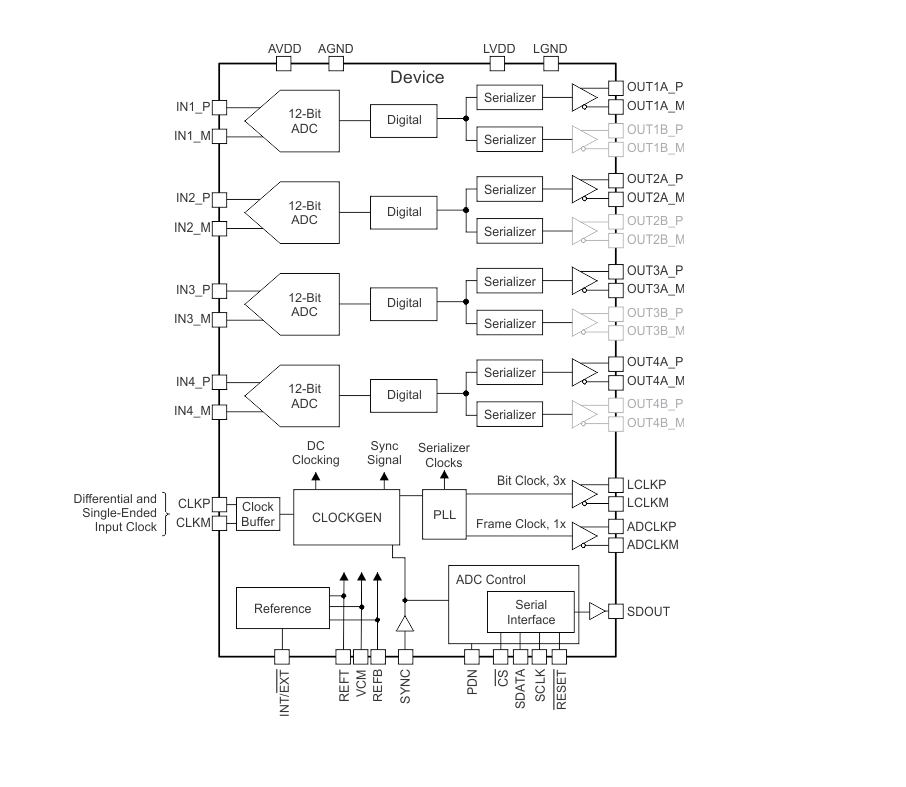

方框图

VSP5324-Q1 是德州仪器推出的 AEC-Q100 认证 12 位四通道高速模数转换器（ADC），核心优势为低功耗、80 MSPS 高采样率与串行 LVDS 接口，专为汽车及工业领域的 3D 飞行时间（ToF）系统设计，适配深度传感、机器视觉等场景。

核心参数与特性

• 硬件规格 ：四通道差分 / 单端输入，最高采样率 80 MSPS（两通道模式）、50 MSPS（单通道模式）；模拟输入带宽 550 MHz，差分满量程输入 2 VPP；串行 LVDS 输出接口，支持 1 线（12 倍序列化）和 2 线（6 倍序列化）模式。
• 精度性能 ：5 MHz 输入时 SNR 典型值 70 dBFS，SFDR 最高达 85 dBc；积分非线性（INL）±0.3~±1 LSB，微分非线性（DNL）±0.2~±0.8 LSB；通道串扰 95 dB，孔径抖动 320 fs rms。
• 功耗与封装 ：1.8V 单电源供电，单通道功耗 65 mW（50 MSPS）、82 mW（80 MSPS）；支持全局掉电（40 mW）和待机（135 mW）低功耗模式；采用 64 引脚 VQFN 封装（9mm×9mm），工作温度 -40°C~+105°C，HBM ESD 等级 ±2000V。
• 认证与兼容性 ：符合 AEC-Q100 2 级标准，适配汽车电子场景；支持内部 / 外部参考电压切换，兼容 1.8V/3.3V CMOS 逻辑电平。

功能与工作模式

• 核心功能 ：内置可编程数字增益（0~12 dB 步进），可权衡 SFDR 与 SNR 性能；支持偏移二进制 / 二进制补码输出格式，适配不同后端处理需求；提供 PRBS、斜坡、自定义等多种 LVDS 测试模式，便于数据采集验证。
• 性能优化 ：集成低频率噪声抑制（LFNS）功能，降低低频干扰；支持通道输入极性反转，灵活适配不同信号源；LVDS 位时钟相位可编程，优化信号时序匹配。
• 电源管理 ：支持通道独立掉电、全局掉电和待机三种低功耗模式，全局掉电唤醒时间最长 500 µs，待机唤醒时间最长 50 µs；模拟电源（AVDD）与数字电源（LVDD）分离设计，减少串扰。
• 灵活配置 ：通过 4 线 SPI 接口配置寄存器，可调整序列化模式、增益、滤波器参数等；支持外部参考电压模式，可通过 REFT/REFB 引脚或 VCM 引脚接入外部参考，适配多芯片同步场景。

应用场景

适用于汽车及工业领域的深度传感、位置与接近检测、3D 扫描、3D 机器视觉、安防监控、手势控制等场景，尤其适配对低功耗、多通道同步和高动态范围要求严苛的 ToF 系统。

关键设计要点

• 电源要求 ：AVDD 与 LVDD 均为 1.7V~1.9V，无严格上电顺序；每个电源引脚需就近配置 100 nF 去耦电容，电源源头并联 1 µF 电容增强滤波，推荐使用低噪声 LDO 供电。
• 布局建议 ：模拟输入与数字信号路径分开布线，差分信号采用等长布线；LVDS 输出对需匹配 100Ω 差分阻抗，长度匹配误差控制在采样频率对应的时序容差内；暴露热焊盘需焊接至地平面，提升散热与电气性能。
• 配置方式 ：上电后需通过 RESET 引脚硬件复位初始化寄存器；SPI 接口支持寄存器读写，可配置序列化模式、增益、参考电压来源等关键参数；单端输入时需在 INx_M 引脚就近配置电容稳定参考电平。
