基于NVMFWS4D0N04XM MOSFET数据手册的技术解析与应用指南

安森美 (onsemi) NVMFWS4D0N04XM MOSFET具有低RDS(on) 和低电容，采用符合AEC-Q101标准的封装。该MOSFET具有40V漏极-源极电压、80A连续漏极电流以及3.9mΩ漏极-源极电阻（10V时）。安森美NVMFWS4D0N04XM MOSFET采用SO-8FL 5mmx6mm小尺寸封装，非常适用于电机驱动、电池保护和同步整流应用。

数据手册：*附件：onsemi NVMFWS4D0N04XM MOSFET数据手册.pdf

特性

• 低R DS(on) ，可最大限度地降低导通损耗
• 低电容，可最大限度地降低驱动器损耗
• 占位面积小（5mmx6mm），设计紧凑
• 符合AEC-Q101标准并具有PPAP功能
• 无铅、无卤/无BFR，符合RoHS指令

瞬态热响应

封装样式

‌基于NVMFWS4D0N04XM MOSFET数据手册的技术解析与应用指南‌

---

‌一、器件概述‌

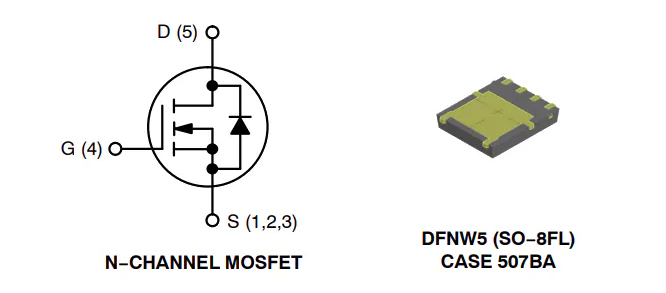

NVMFWS4D0N04XM是安森美(onsemi)推出的‌N沟道功率MOSFET‌，采用紧凑型‌ DFNW5 (SO-8FL) ‌ 封装，具有‌低导通电阻‌、‌低电容‌和‌高电流能力‌等特性，适用于高效功率转换场景。

‌关键亮点‌：

• ‌电压/电流额定值‌：40 V耐压，连续漏极电流80 A（25°C）
• ‌导通电阻‌：典型值3.4 mΩ（VGS=10V, ID=6A），最大值3.9 mΩ
• ‌封装尺寸‌：5 mm × 6 mm，兼容空间受限设计

---

‌二、核心电气特性深度分析‌

‌1. 静态参数‌

‌参数‌	‌条件‌	‌值‌
漏源击穿电压	VGS=0V, ID=1mA	40 V（最小值）
栅极阈值电压	VGS=VDS, ID=30mA	2.5–3.5 V
零栅压漏电流	VDS=40V, TJ=125°C	≤20 μA

‌2. 动态性能‌

• ‌开关速度‌（阻性负载，VGS=10V, VDD=32V）：
  • 开启延迟时间：7 ns
  • 上升时间：8 ns
  • 关断延迟时间：10 ns
  • 下降时间：9 ns
• ‌栅极电荷‌：总电荷12 nC（VGS=10V, VDD=32V），利于降低驱动损耗

‌3. 热管理特性‌

• ‌结到壳热阻‌：3.5 °C/W（直接散热路径）
• ‌结到环境热阻‌：42 °C/W（基于650 mm² FR4板测试）

---

‌三、关键性能曲线解读‌

1. ‌ 输出特性（图1） ‌
   • 在VGS=10V时，器件可实现超低导通压降（VDS<0.5V @ID=80A）
2. ‌ 跨导特性（图2） ‌
   • 高跨导（32 S）确保在低压驱动下仍能提供大电流输出
3. ‌ 导通电阻温漂（图5） ‌
   • RDS(on) 随温度升高而增加，175°C时约为25°C值的1.7倍

---

‌四、典型应用场景设计指南‌

‌1. 电机驱动‌

• ‌优势‌：低RDS(on)减少导通损耗，高开关速度支持PWM高频控制
• ‌布局建议‌：栅极路径需最短化，并联10 nF陶瓷电容以抑制电压振铃

‌2. 电池保护电路‌

• ‌应用原理‌：利用体二极管（VSD=0.78V @6A）实现反向截止，59 A源极电流能力满足大电流保护需求

‌3. 同步整流‌

• ‌设计要点‌：
  • 利用低QGD（2 nC）减少米勒效应
  • 建议栅极驱动电压≥8V以充分发挥低RDS(on)优势

---

‌五、设计注意事项‌

1. ‌栅极驱动‌
   • 绝对最大VGS=±20V，推荐工作范围5–12V
   • 驱动电阻需权衡开关速度与EMI（参考图9曲线）
2. ‌散热设计‌
   • 持续功率耗散需结合瞬态热阻（图13）计算结温
   • 示例：TC=85°C时，最大允许功耗 ≈ (175–85)/3.5 = 25.7 W
3. ‌雪崩能量管理‌
   • 单脉冲雪崩能量138 mJ（IPK=3.6A），需避免重复雪崩操作

---

‌六、选型与替代参考‌

• ‌适用替换场景‌：需兼容40V/80A规格的现有设计
• ‌竞争特性‌：较同规格D²PAK器件节省70%布局面积
