‌ADC14DC080 双通道14位80MSPS模数转换器技术文档总结

描述

该ADC14DC080是一款高性能CMOS模数转换器,具备以下功能 将两个模拟输入信号转换为14位数字字,速率最高可达每小时80兆采样 第二(MSPS)。这些转换器采用差分流水线架构,并带有数字误差 校正和片上采样保持电路以最小化功耗和外部 组件数量,同时提供出色的动态性能。独特的采样与保持阶段 可实现1 GHz的全功率带宽。ADC14DC080可由单个+3.0V电源供电 供应。断电功能将功耗降至极低水平,同时仍允许 快速唤醒以实现全面运作。差动输入端提供2V全量程差动 输入挥杆。提供稳定的1.2V内部电压参考,或者ADC14DC080 使用外部1.2V参考线。输出数据格式(偏移二进制与2补数) 而工作比稳定器则可通过针脚选择。工作周期稳定器保持性能 广泛的时钟占空比。

该ADC14DC080提供60引线WQFN封装,适用于工业电台 温度范围为−40°C至+85°C。
*附件:adc14dc080.pdf

特性

  • 内部采样保持电路与精密参考
  • 低功耗
  • 时钟工作周期稳定器
  • 单+3.0V供电作
  • 关机模式
  • 偏移二进制或2补码输出数据格式
  • 60针WQFN封装,(9x9x0.8mm,0.5mm针距)

关键规范

  • 分辨率 14位
  • 转换率:80 MSPS
  • 信噪比(f = 170 MHz) 71 dBFS(类型)
  • SFDR(f) = 170 MHz) 83 dBFS(类型)
  • 全功率带宽 1 GHz(类型)
  • 功耗:600 mW(典型)

参数

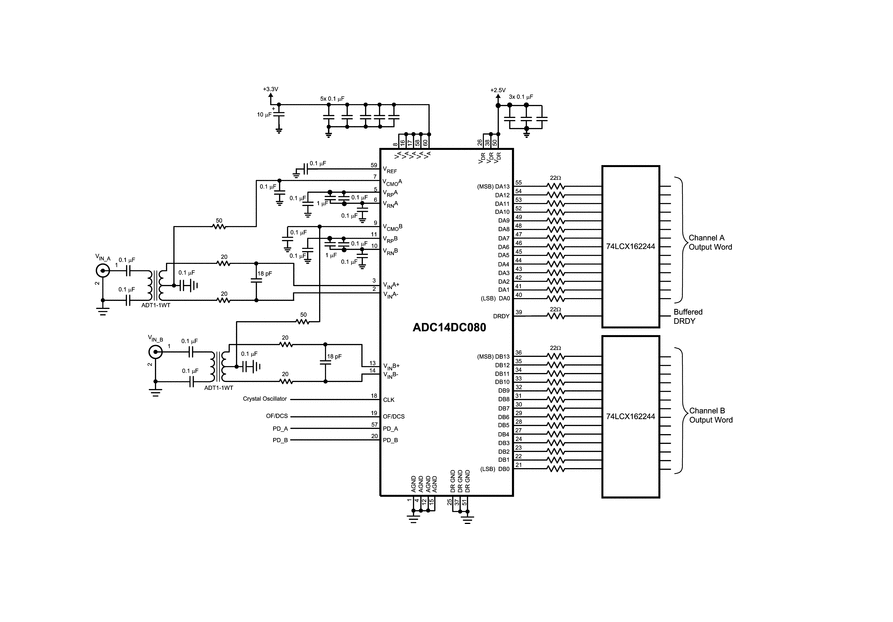

输入信号

方框图

输入信号
一、产品概述

  • 产品型号‌:ADC14DC080
  • 制造商‌:德州仪器(Texas Instruments)
  • 产品类型‌:双通道14位流水线型模数转换器
  • 采样速率‌:最高80 MSPS
  • 封装形式‌:60引脚WQFN封装(9mm×9mm×0.8mm,0.5mm引脚间距)

二、核心特性

1. 主要技术参数

  • 分辨率:14位(无失码)
  • 转换速率:80 MSPS
  • 信噪比(SNR):71 dBFS(fIN = 170 MHz,典型值)
  • 无杂散动态范围(SFDR):83 dBFS(fIN = 170 MHz,典型值)
  • 全功率带宽:1 GHz(典型值)
  • 功耗:600 mW(典型值)

2. 功能特性

  • 内部采样保持电路和精密参考
  • 时钟占空比稳定器
  • 单+3.0V电源供电
  • 电源关断模式
  • 偏移二进制或2的补码输出数据格式

三、应用领域

  • 高IF采样接收器
  • 无线基站接收器
  • 测试和测量设备
  • 通信仪器
  • 便携式仪器

四、电气特性

1. 电源要求

  • 模拟供电电压(VA):+3.0V
  • 输出驱动器供电(VDR):+2.5V
  • 功耗:正常模式600 mW,关断模式33 mW

2. 静态特性

  • 积分非线性(INL):±1.5 LSB(最大值)
  • 微分非线性(DNL):±0.4 LSB(最大值)
  • 增益误差:±1%FS(最大值)
  • 偏移误差:±0.55%FS(最大值)

五、动态性能

1. 关键动态参数

  • SNR(fIN = 170 MHz):71 dBFS
  • SFDR(fIN = 170 MHz):83 dBFS
  • ENOB(fIN = 170 MHz):11.4位
  • THD(fIN = 170 MHz):-82 dBFS

六、引脚配置与功能

1. 模拟输入引脚

  • VINA+, VINA-:通道A差分模拟输入
  • VINB+, VINB-:通道B差分模拟输入
  • 差分输入范围:2V全摆幅

2. 参考电压引脚

  • VREF:参考电压(内部1.2V或外部输入)
  • VRP, VRN:参考正负引脚
  • VCMO:共模输出电压(1.5V)

3. 数字输入/输出

  • CLK:时钟输入
  • PD_A, PD_B:通道A/B电源关断控制
  • DA0-DA13:通道A数据输出
  • DB0-DB13:通道B数据输出
  • DRDY:数据准备就绪信号

七、参考电压系统

  • 内部精密1.2V参考电压
  • 支持外部1.2V参考电压
  • 参考引脚需用0.1µF和1µF电容去耦

八、时钟与定时特性

  • 时钟频率范围:20 MHz至80 MHz
  • 转换延迟:7个时钟周期
  • 输出延迟:4.7 ns至8.9 ns

九、封装与工作条件

  • 工作温度范围:-40°C至+85°C
  • 封装:60引脚WQFN
  • 暴露焊盘必须焊接至地平面

十、应用建议

  • 推荐使用变压器驱动电路
  • 保持严格的接地和布局规范
  • 时钟信号需低抖动且快速切换
  • 电源引脚需用0.1µF电容去耦

十一、技术优势
ADC14DC080通过其双通道架构、高分辨率、80MSPS采样速率和低功耗特性,为无线通信、测试测量等应用提供了高性能的模数转换解决方案。其优异的动态性能和宽输入带宽使其特别适合高IF采样和宽带信号处理应用。
