探索ADS5440-EP：高性能13位210-MSPS模数转换器

lhl545545 2025-11-28 1420

电子说

1.4w人已加入

描述

在当今的电子设计领域，高性能模数转换器（ADC）是众多应用的核心组件。今天，我们将深入探讨德州仪器（TI）推出的ADS5440-EP，一款具有卓越性能和广泛适用性的13位210-MSPS ADC。

关键特性与优势

温度性能与可靠性

ADS5440-EP具备-55°C至125°C的扩展温度范围，适用于军事和恶劣工业环境。它通过了JEDEC和行业标准的组件鉴定，包括高加速应力测试（HAST）、温度循环、高压蒸煮等，确保在极端温度下可靠运行。这种可靠性对于关键应用至关重要，你是否在设计中遇到过因温度变化导致的性能不稳定问题呢？

性能指标出色

分辨率与采样率：13位分辨率和210-MSPS的采样率，能够满足大多数高速数据采集应用的需求。
信噪比（SNR）和无杂散动态范围（SFDR）：在不同输入频率下，SNR和SFDR表现优异。例如，在100-MHz中频和210 MSPS采样率下，SNR可达69 dBc，SFDR可达76 dBc，为信号处理提供了高质量的基础。
低功耗：总功耗仅为2 W，有助于降低系统能耗，延长设备续航时间。

封装与兼容性

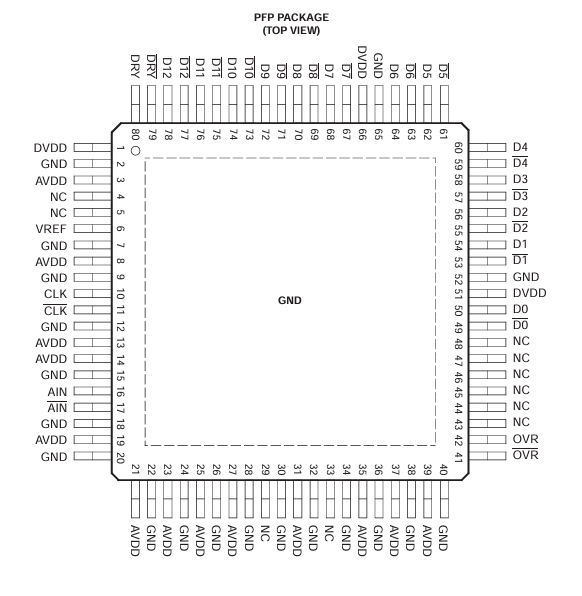

采用80引脚的TQFP PowerPAD™封装，与ADS5444引脚兼容，方便进行升级和替换。PowerPAD封装具有良好的散热性能，能够有效降低芯片温度，提高系统稳定性。

电气特性详解

电源与输入要求

电源电压：模拟电源电压（AVDD）推荐为5 V，输出驱动电源电压（DRVDD）为3.3 V。
模拟输入：差分输入范围为2.2 Vpp，输入共模电压（VcM）为2.4 V。
时钟输入：ADCLK输入采样率范围为10至210 MSPS，差分正弦波时钟幅度为3 Vpp，时钟占空比为50%。

动态特性

在不同输入频率下，ADS5440-EP的动态特性表现出色。例如，在10 MHz输入频率下，SNR可达69.8 dBc，SFDR可达84 dBc。随着输入频率的增加，性能依然保持稳定，为高速信号处理提供了可靠保障。

应用信息与设计要点

工作原理

ADS5440是一款单芯片流水线ADC，其双极模拟核心由5 V电源供电，输出采用3.3 V电源提供LVDS兼容输出。转换过程由外部输入时钟的上升沿触发，输入信号通过输入跟踪保持（T&H）电路捕获，并通过一系列小分辨率级进行顺序转换，最终在数字校正逻辑块中组合输出。

输入配置

模拟输入：由模拟差分缓冲器和双极T&H组成，模拟缓冲器可隔离输入源与内部开关的干扰。输入共模电压通过内部连接的500-Ω电阻设置为2.4 V，差分输入阻抗为1 kΩ。
驱动方式：为获得最佳性能，建议采用差分驱动方式。可以使用RF变压器将单端输入转换为差分输入，也可以结合单端放大器和变压器实现电压增益。

时钟输入

时钟输入可以采用差分时钟信号或单端时钟输入。在低输入频率应用中，单端时钟可以节省成本和电路板空间；而在对抖动敏感的应用中，差分时钟具有更好的抗共模噪声能力和更高的时钟幅度容忍度。建议使用交流耦合，并提供50%占空比的时钟信号。

数字输出

ADC提供13位数据输出、数据就绪信号（DRY）和过范围指示（OVR）。输出格式为偏移二进制，建议使用DRY信号捕获输出数据。数字输出为LVDS兼容，方便与其他数字电路接口。

电源与布局

电源：建议使用低噪声电源和适当的去耦措施，线性电源优于开关电源，以减少噪声对ADC的影响。
布局：采用多层电路板、单一接地平面和局部去耦陶瓷芯片电容。输入和时钟走线应与其他信号隔离，以减少干扰。同时，要注意散热设计，将热沉焊接到电路板上以提高散热效率。

PowerPAD™封装优势与组装过程

封装优势

PowerPAD封装是一种热增强型标准尺寸IC封装，可消除传统散热片和散热块的使用。它通过底部暴露的引线框架芯片焊盘（热焊盘）与电路板直接焊接，提供极低的热阻路径，有效降低芯片温度。

组装过程

准备PCB顶层蚀刻图案，包括引脚和热焊盘的蚀刻。
在热焊盘区域放置6x6阵列的热过孔，直径为13 mil。
在封装下方但热焊盘区域外放置少量25 mil直径的孔，提供额外的散热路径。
将所有过孔连接到内部铜平面（如接地平面）。
避免使用典型的网状或辐条过孔连接模式，以降低热阻。
顶层阻焊层应暴露封装引脚和热焊盘区域。
覆盖PowerPAD过孔的整个底部，防止焊料渗透。
在暴露的热焊盘区域和所有封装引脚上涂抹焊膏。
